新規設計は非推奨
RoHS準拠
鉛フリー

IRS2003S

For new design, we recommend IRS2007S
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2003S
IRS2003S
EA.
データシート

Product details

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    150 ns
  • 伝搬遅延オン
    680 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Source)
    0.29 A
  • 出力電流 (Sink)
    0.6 A
  • 認定
    Industrial
  • 電圧クラス
    200 V
OPN
IRS2003STRPBF
製品ステータス not for new design
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
200 V Half-bridge driver IC with typical 0.29 A source and 0.6 A sink currents in 8-Lead SOIC package for MOSFETs . Also available in 8-Lead PDIP package.

機能

  • Floating channel for bootstrap op.
  • Fully operational to +200 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervoltage lockout
  • 3.3, 5, & 15 V logic input compati.
  • Cross-conduction prevention logic
  • Matched prop. delay for both chan.
  • Internal set deadtime
  • Highside output in phase with input
  • Lowside out. out of phase with in.

図

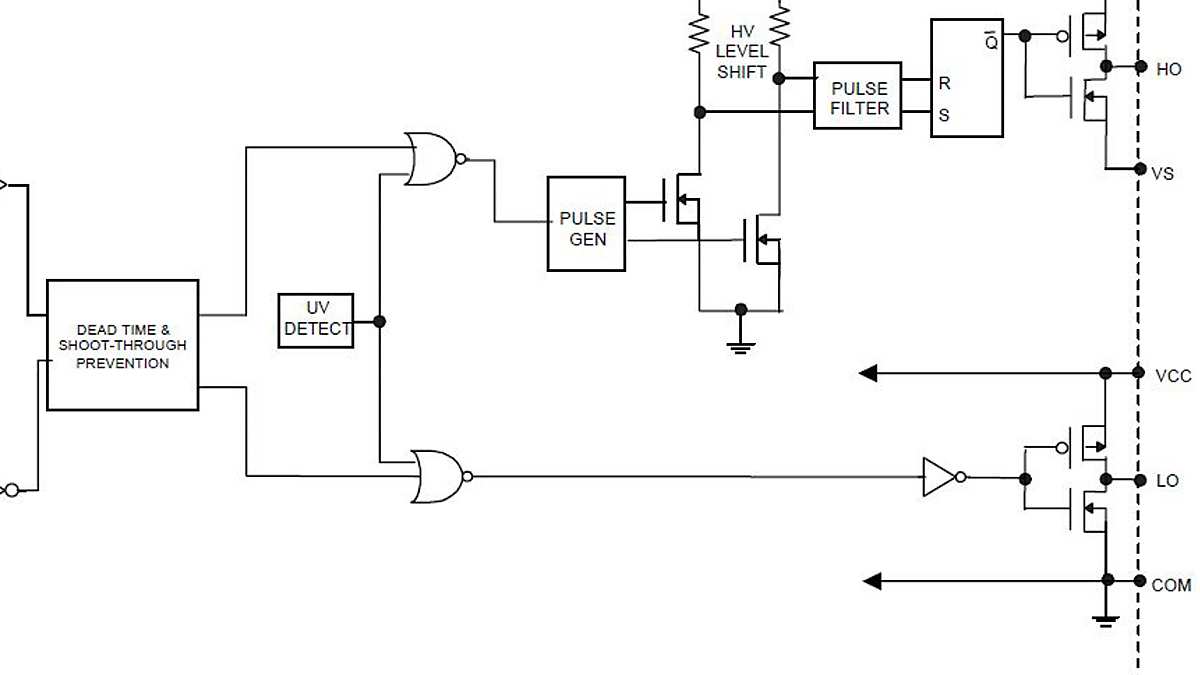

Circuit_Diagramm_IRS2003
Circuit_Diagramm_IRS2003
Circuit_Diagramm_IRS2003 Circuit_Diagramm_IRS2003 Circuit_Diagramm_IRS2003
×
modalImg
