IRLH6224

終息
20V Single N-Channel StrongIRFET™ Power MOSFET in a PQFN 5x6 package
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRLH6224
IRLH6224
データシート

Product details

  • ID (@25°C) max
    105 A
  • Ptot (@ TA=25°C) max
    3.6 W
  • Ptot max
    52 W
  • Qgd
    8.5 nC
  • QG (typ @4.5V)
    44 nC
  • RDS (on) (@4.5V) max
    3 mΩ
  • RthJC max
    2.4 K/W
  • Tj max
    150 °C
  • VDS max
    20 V
  • VGS(th)
    0.8 V
  • VGS max
    12 V
  • Package
    SuperSO8 5x6
  • Moisture Sensitivity Level
    1
  • Budgetary Price €/1k
    0.38
  • Operating Temperature
    -55 °C to 150 °C
  • Mounting
    SMD
  • Polarity
    N
  • Special Features
    Super Logic Level
OPN
IRLH6224TRPBF
製品ステータス discontinued

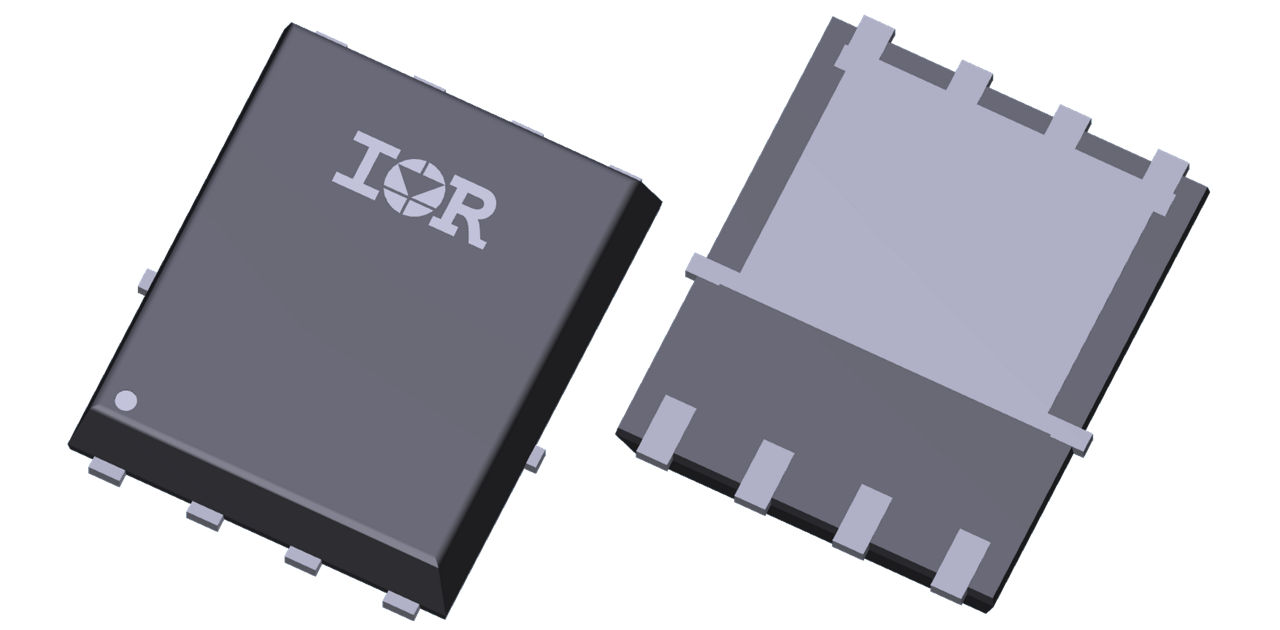

インフィニオンパッケージ
PG-TDSON-8
パッケージ名 SuperSO8 5x6
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PG-TDSON-8
パッケージ名 SuperSO8 5x6
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The StrongIRFET™ power MOSFET family is optimized for low RDS(on) and high current capability. The devices are ideal for low frequency applications requiring performance and ruggedness. The comprehensive portfolio addresses a broad range of applications including DC motors, battery management systems, inverters, and DC-DC converters.

機能

  • Standard surface-mount power package
  • Qualification according JEDEC standard
  • Applications switching below <100 kHz
  • Softer body-diode
  • Wide portfolio available

利点

  • Drop-in replacement with standard pinout
  • Industry standard qualification level
  • High performance, low-frequency
  • Increased power density
  • Flexibility for optimal device selection
