IRL40SC228
アクティブ
RoHS対応

IRL40SC228

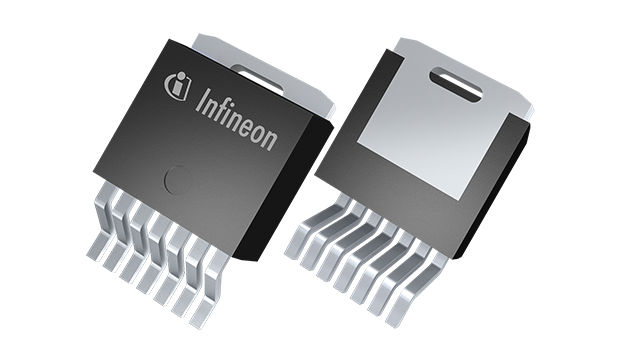

40 V Logic Level StrongIRFET™ power MOSFET in D2PAK 7pin
データシート
パッケージ
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRL40SC228
IRL40SC228
個.
データシート

製品仕様情報

  • ID (@25°C) (最大)
    360 A
  • IDpuls (最大)
    1440 A
  • Ptot (最大)
    416 W
  • Qgd
    104 nC
  • QG (typ @4.5V)
    205 nC
  • RDS (on) (@10V) (最大)
    0.65 mΩ
  • RDS (on) (@4.5V) (最大)
    0.9 mΩ
  • RthJA (最大)
    62 K/W
  • RthJC (最大)
    0.36 K/W
  • Rth
    0.36 K/W
  • VDS (最大)
    40 V
  • VGS(th) 範囲
    1 V～2.4 V
  • VGS(th)
    1.7 V
  • パッケージ
    D2PAK 7pin (TO-263 7pin)
  • ピン数
    7 Pins
  • 予算価格€/ 1k
    1.48
  • 動作温度 範囲
    -55 °C～175 °C
  • 実装
    SMD
  • 極性
    N
  • 特別な機能
    Logic Level
推奨
OPN
IRL40SC228
製品ステータス active
インフィニオン パッケージ
D2PAK7P
パッケージ名 D2PAK 7-pin
梱包サイズ 800
梱包形態 TAPE & REEL LEFT
MSL (湿度感受性レベル) 1
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
D2PAK7P
パッケージ名 D2PAK 7-pin
梱包サイズ 800
梱包形態 TAPE & REEL LEFT
MSL (湿度感受性レベル) 1
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
The StrongIRFET™ power MOSFET family is optimized for low RDS(on) and high current capability. The devices are ideal for low frequency applications requiring performance and ruggedness. The comprehensive portfolio addresses a broad range of applications including DC motors, battery management systems, inverters, and DC-DC converters.

特長

  • Optimized for broadest availability
  • Product qualification according to JEDEC
  • Industry standard surface mount power
  • Higher current-rating (by 23%)

利点

  • Wide distribution availability
  • Industry standard qualification level
  • Drop-in replacement with standard pinout
  • High power density
