IR3889MTRPBF

OptiMOS™ IPOL 30 A single – voltage synchronous buck regulator
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR3889MTRPBF
IR3889MTRPBF
データシート

Product details

  • Iout max
    30 A
  • Online Simulation
    https://design.infineon.com/tinaui/designer.php?path=EXAMPLESROOT%7CINFINEON%7CApplications%7CPower%20supplies%7CComputing%20POL%7C&file=IR3889_analog_17Vin_0.6-5Vo_2000KHz_30A_singleOut_intLDO_integrated_POL_TR_EF_V1.tsc
  • Switching Frequency
    600 kHz to 2000 kHz

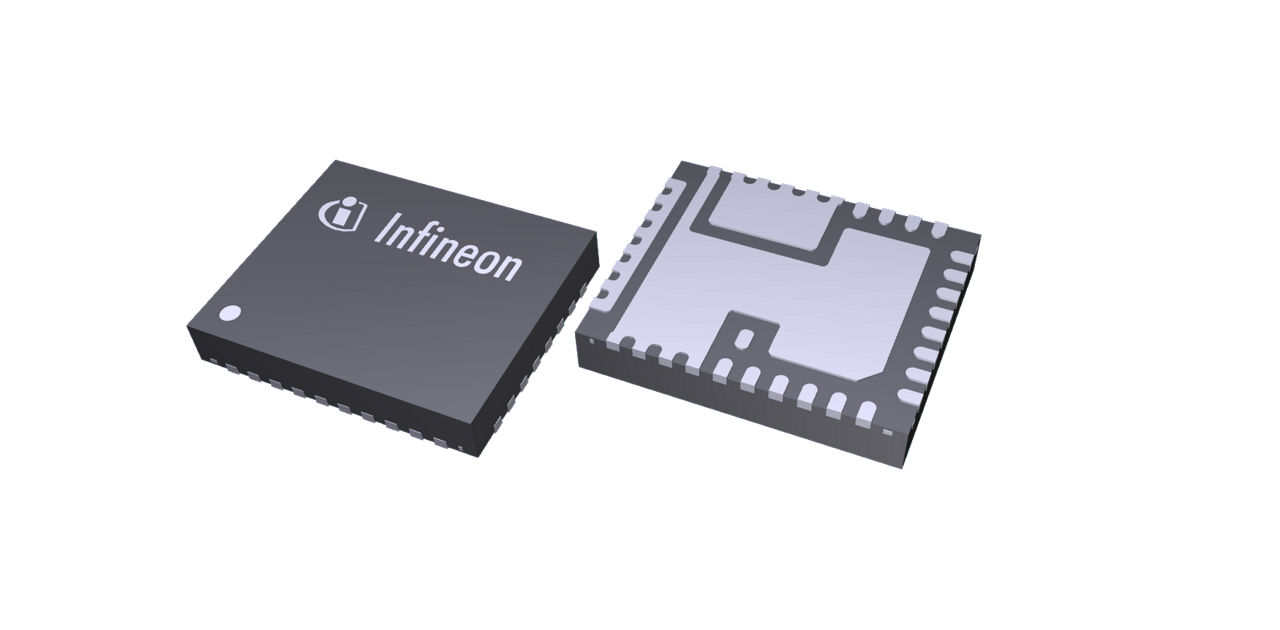

  • Package
    PG-IQFN-36-2
  • Family
    OptiMOS™ IPOL
  • Moisture Sensitivity Level
    2
  • Input Voltage
    2 V to 17 V
  • Number of Outputs
    1
  • Output Voltage
    0.8 V to 6 V
  • Technology
    Fast Constant On-Time
  • Type
    Single-phase
  • Product Category
    Analog
  • Qualification
    Industrial
推奨
OPN
IR3889MTRPBFAUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-IQFN-36
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-IQFN-36
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The IR3889 OptiMOS™ IPOL is an easy-to-use, fully integrated DC-DC buck regulator. The onboard PWM controller and OptiMOS™ MOSFETs with integrated bootstrap diode make the IR3889 a small footprint solution, providing high-efficient power delivery. Furthermore, it uses a fast Constant-On-Time (COT) control scheme, which simplifies the design efforts and achieves fast control response.

機能

  • Single 4.3-17V operation
  • Precision reference 0.8V +/
  • 0.5%
  • Enhanced fast COT engine
  • forced continuous or diode emulation
  • Switching frequency 0.6-2MHz
  • 4 selectable soft-start times
  • 4 setting OCP
  • Enable input with voltage monitoring
  • Thermal shut down
  • Operating temp: -40°C to 125°C
  • Small size: 5 mm x 6 mm PQFN

図

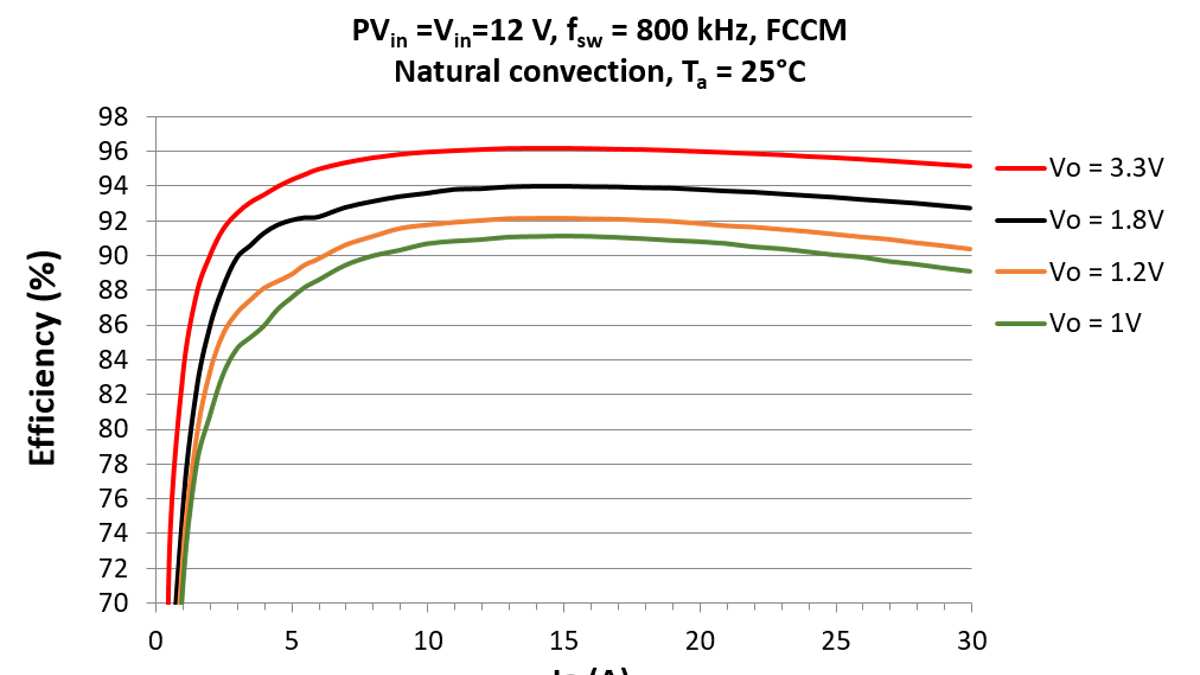

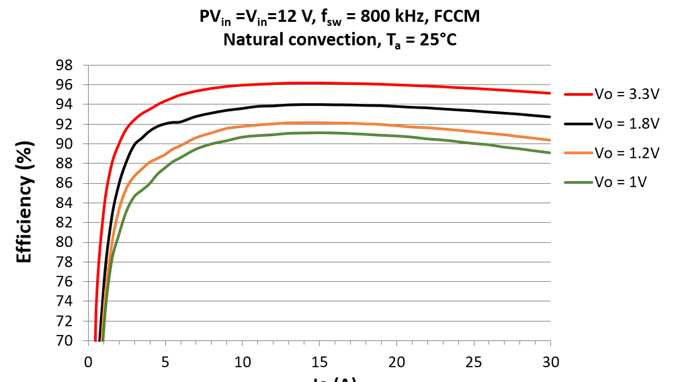

IR3889_Performance_Curve
IR3889_Performance_Curve
IR3889_Performance_Curve IR3889_Performance_Curve IR3889_Performance_Curve

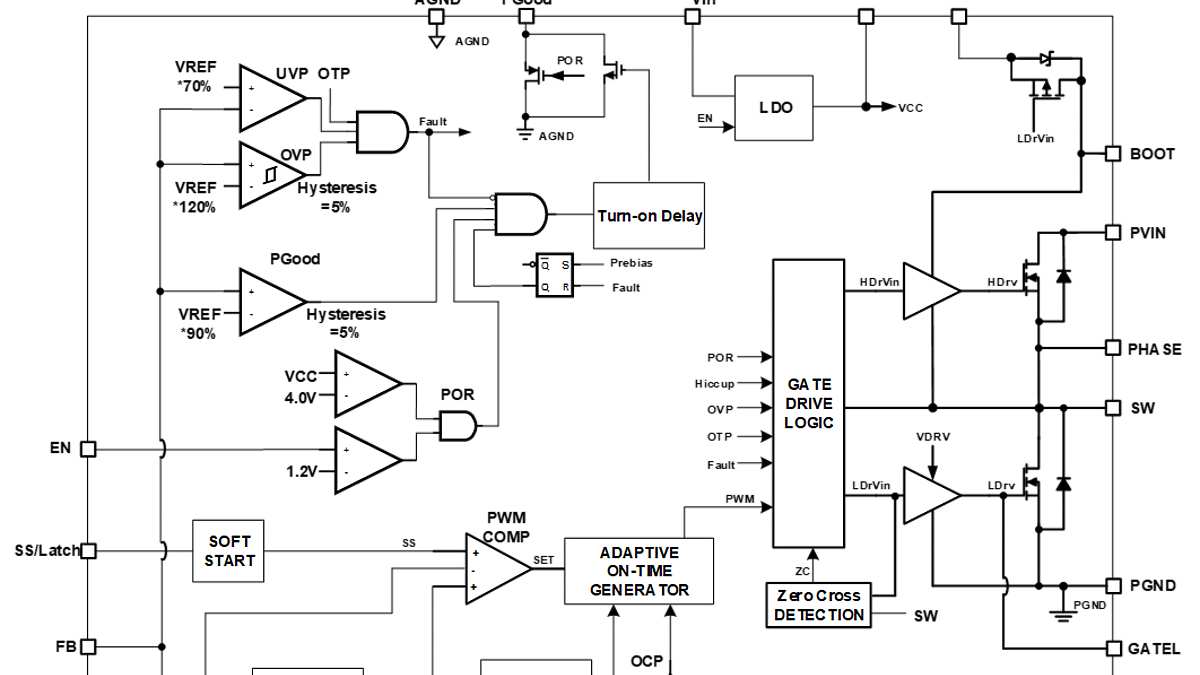

IR3889_Block_Diagram IR3889_Block_Diagram IR3889_Block_Diagram

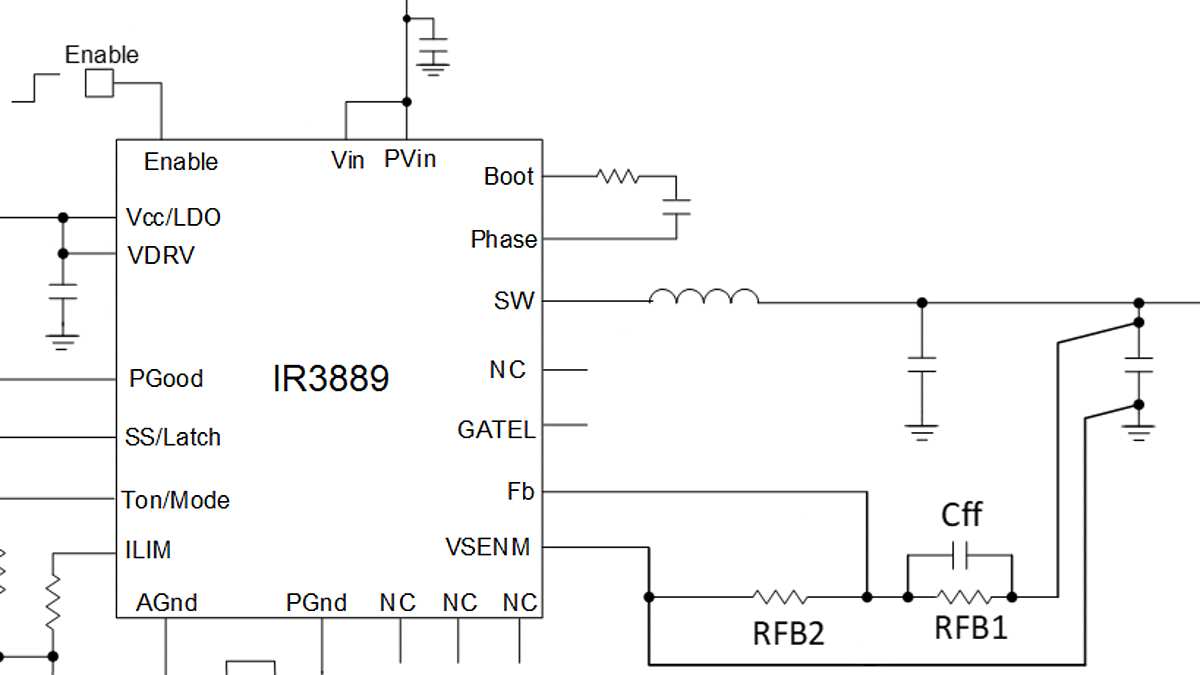

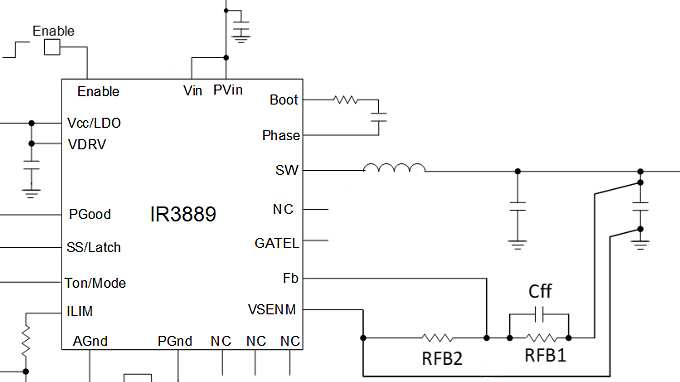

IR3889_Basic_Apps_Circuit IR3889_Basic_Apps_Circuit IR3889_Basic_Apps_Circuit
×
