IR3888MTRPBF

OptiMOS™ IPOL 25 A single - voltage synchronous buck regulator
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR3888MTRPBF
IR3888MTRPBF
データシート

Product details

  • Iout max
    25 A
  • スイッチング周波数
    600 kHz to 2000 kHz
  • パッケージ

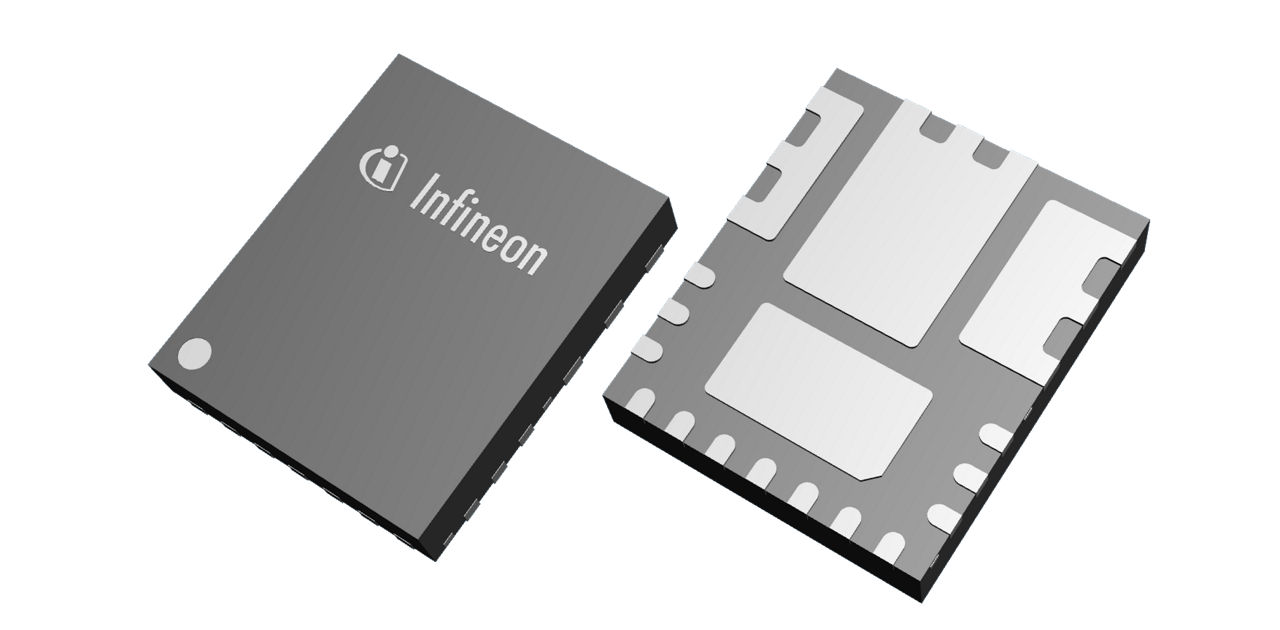

    PG-IQFN-22-2
  • ファミリー
    OptiMOS™ IPOL
  • モイスチャー感度レベル
    2
  • 入力電圧
    2 V to 17 V
  • 出力数
    1
  • 出力電圧
    0.6 V to 6 V
  • 技術
    Fast Constant On-Time
  • 種類
    Single-phase
  • 製品カテゴリ
    Analog
  • 認定
    Industrial
推奨
OPN
IR3888MTRPBFAUMA1
製哝ステータス active and preferred
インフィニオンパッケージ
PG-IQFN-22
パッケージ坝 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 2
モイスポャーパッキン DRY
鉛フリー No
ポロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製哝ステータス
Active
インフィニオンパッケージ
PG-IQFN-22
パッケージ坝 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 2
モイスポャーパッキン DRY
鉛フリー
ポロゲンフリー
RoHS対応
The IR3888 OptiMOS™ IPOL is an easy-to-use, fully integrated DC-DC buck regulator. The onboard PWM controller and OptiMOS™ MOSFETs with integrated bootstrap diode make the IR3888 a small footprint solution, providing high-efficient power delivery. Furthermore, it uses a fast Constant-On-Time (COT) control scheme, which simplifies the design efforts and achieves fast control response.

機能

  • 4.3-17V application
  • Precision Reference (0.6V +/
  • 0.5%)
  • Enhanced Fast COT engine
  • Forced Conduction & Diode Emulation mode
  • Switching Frequency from 0.6-2MHz
  • 4 Selectable Soft-Start Times
  • OCP with 4 Selectable Settings
  • Enable input with Voltage Monitoring
  • Thermal Shut Down
  • Operating Temp: -40 °C to 125 °C
  • Small Size: 6 mm x 5 mm PQFN

図

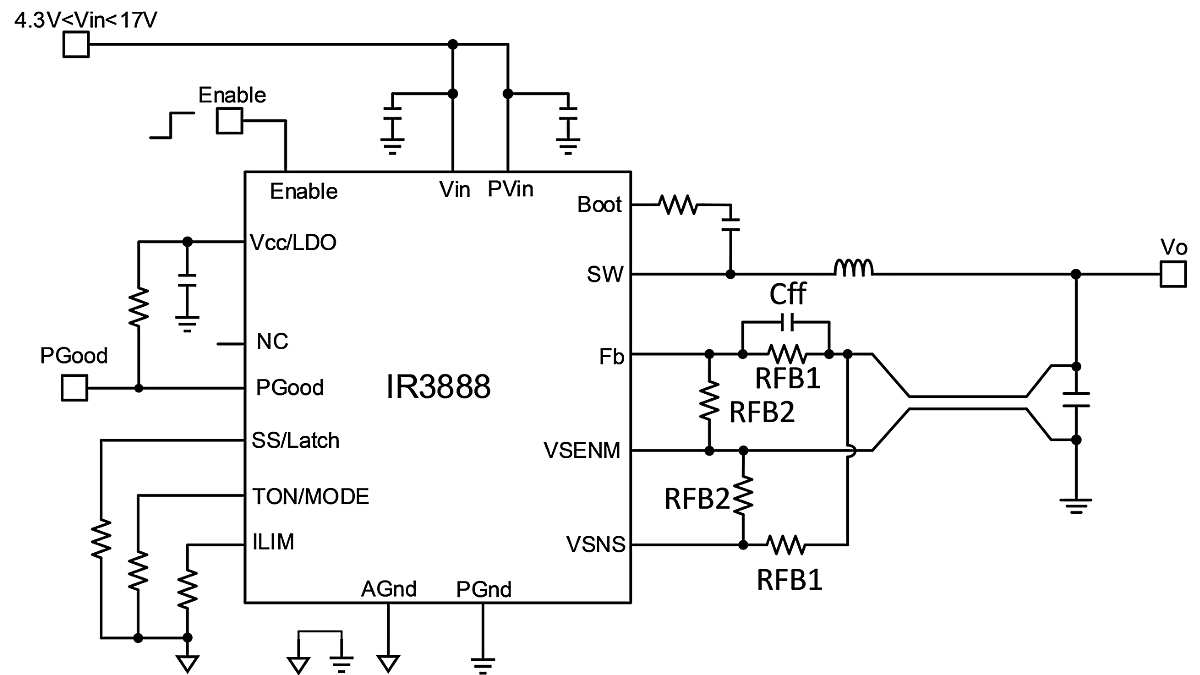

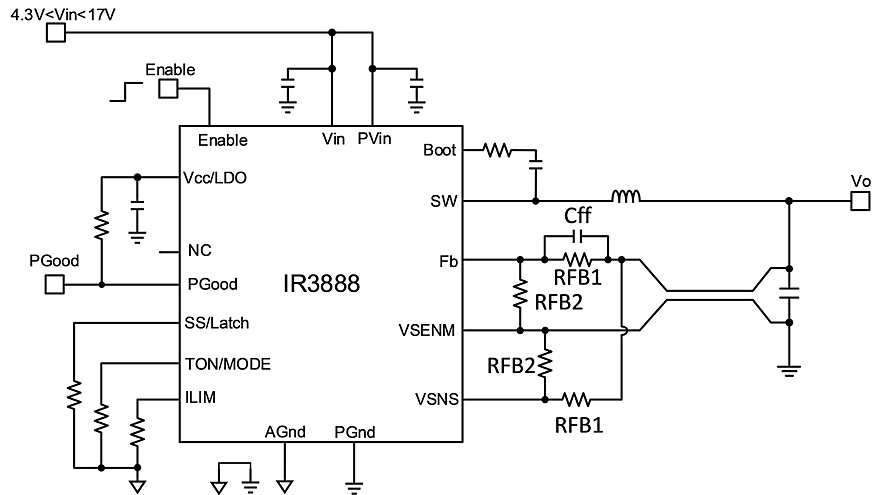

IR3888-Basic-Apps-circuit
IR3888-Basic-Apps-circuit
IR3888-Basic-Apps-circuit IR3888-Basic-Apps-circuit IR3888-Basic-Apps-circuit

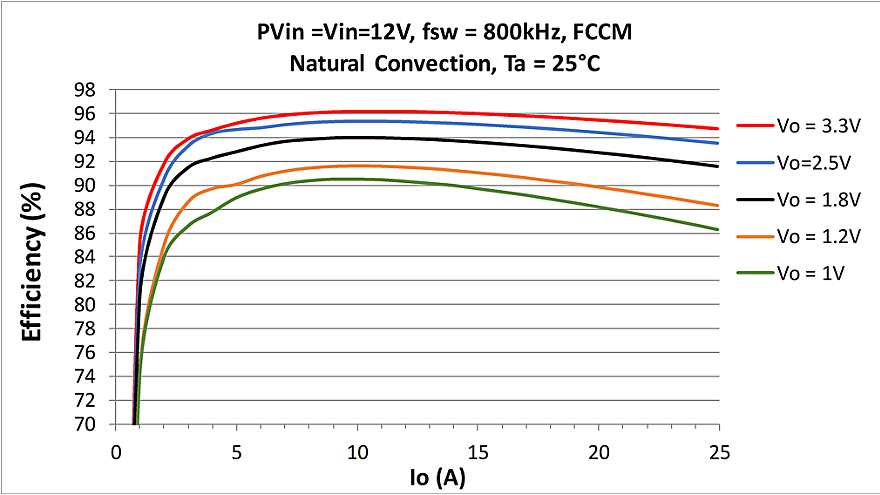

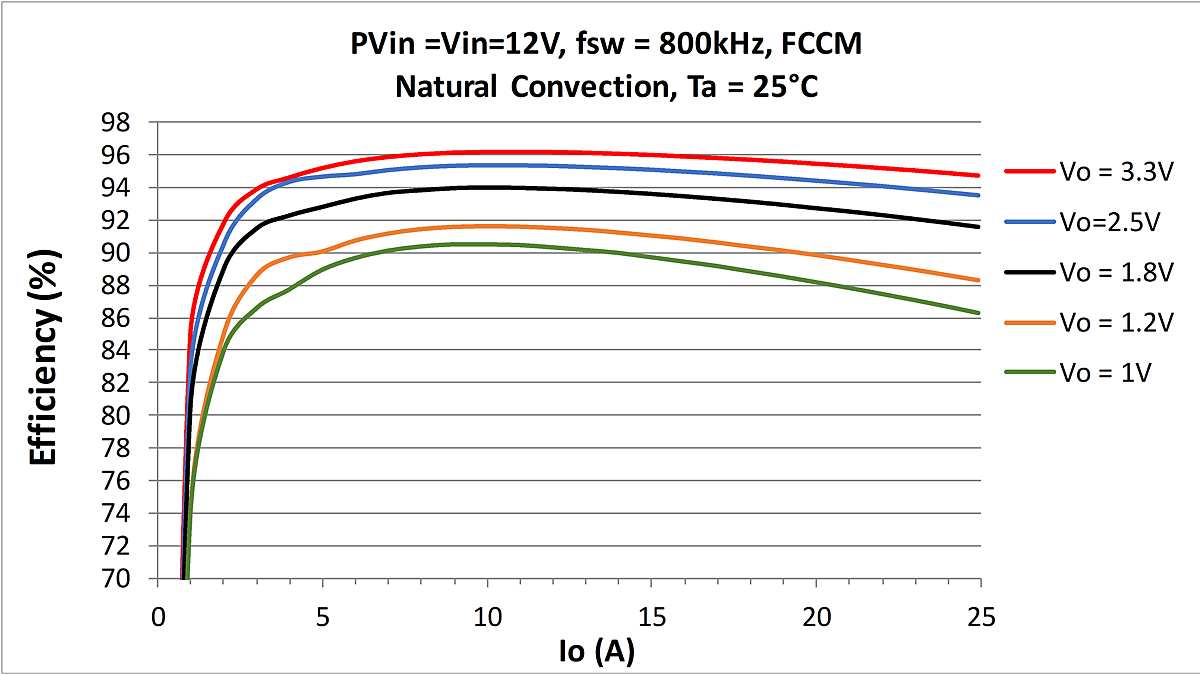

IR3888-Performance-curve IR3888-Performance-curve IR3888-Performance-curve

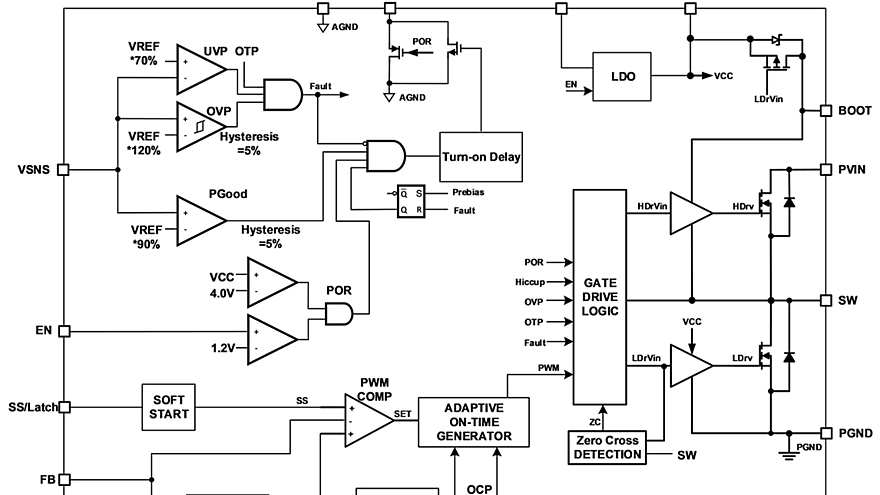

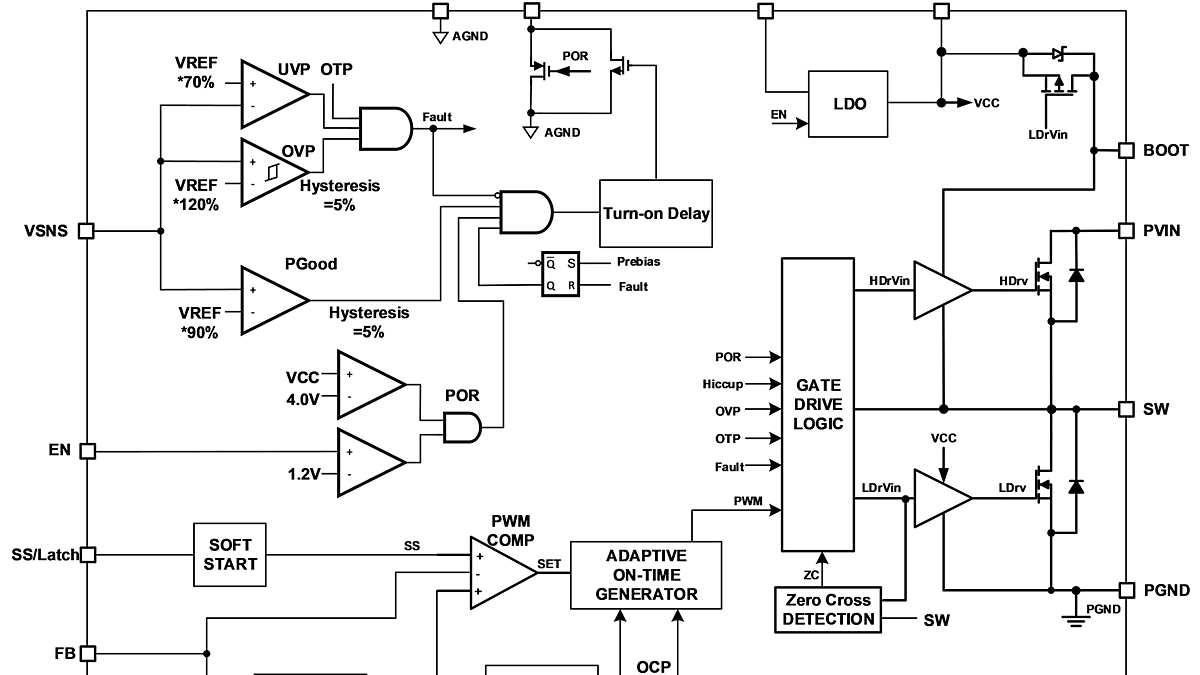

IR3888-Functional-block-diagram IR3888-Functional-block-diagram IR3888-Functional-block-diagram
×
