IR25607S
アクティブ
RoHS対応
鉛フリー

IR25607S

600 V high-side and low-side gate driver IC with shutdown
データシート
パッケージ
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR25607S
IR25607S
個.
データシート


製品仕様情報

  • VBS UVLO (Off)
    8.2 V
  • VBS UVLO (On)
    8.6 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.5 V
  • コンフィギュレーション
    High-side and low-side
  • チャネル
    2
  • 伝搬遅延オフ
    94 ns
  • 伝搬遅延オン
    120 ns
  • 入力 Vcc 範囲
    10 V～20 V
  • 出力電流 (Source)
    2.5 A
  • 出力電流 (Sink)
    2.5 A
  • 絶縁方式
    Functional levelshift JI (Junction Isolated)
  • 認定
    Industrial
  • 電圧クラス
    600 V

推奨
OPN
IR25607STRPBF
製品ステータス active
インフィニオン パッケージ
SOIC 16W
パッケージ名 N/A
梱包サイズ 1000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
組立国
MY
ウェハ製造国
TW
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
SOIC 16W
パッケージ名 -
梱包サイズ 1000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
組立国
MY
ウェハ製造国
TW
個.
在庫あり
600 V High and Low Side Driver IC with typical 2.5 A source and 2.5 A sink currents in 16 Lead SOICWB package for IGBTs and MOSFETs.

特長

  • Floating channel for bootstrap op.
  • Integ. 600 V half-bridge driver
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervolt. lockout for both channel
  • 3.3 V logic compatible
  • Sep. logic supply: 3.3 to 20 V
  • Logic & power ground +/- 5 V offset
  • CMOS Schmitt-triggered inputs
  • C-by-c edge-trigg. shutdown logic
  • Matched prop. delay for both chan.

利点

  • Independent output channels give flexible high- and low-side control
  • High- and low-side driver in one IC means smaller PCB area and lower BOM

図

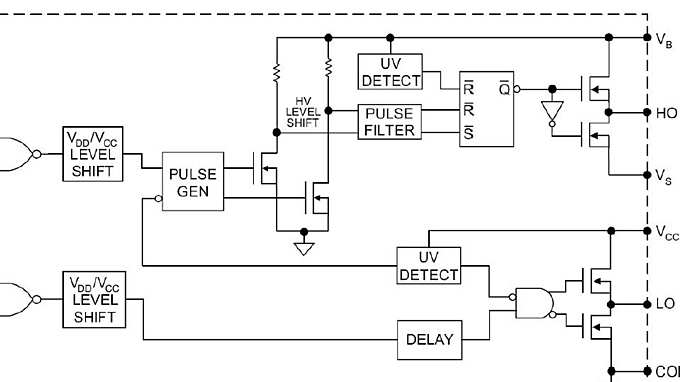

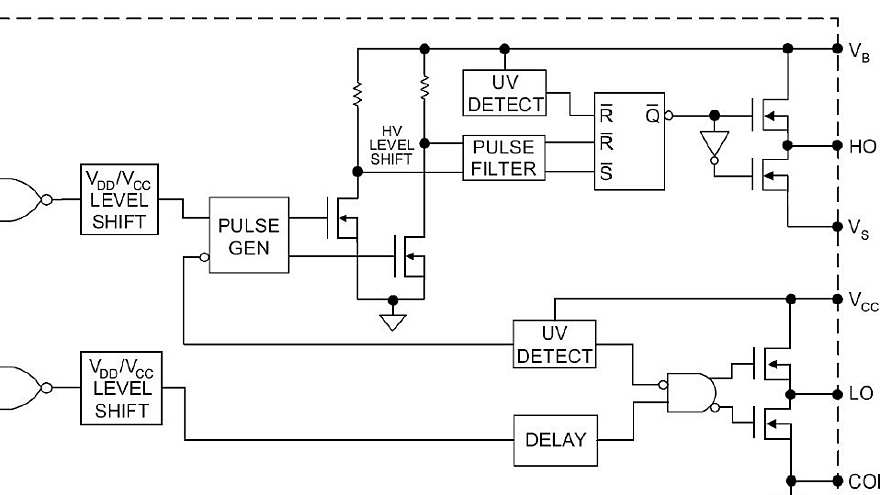

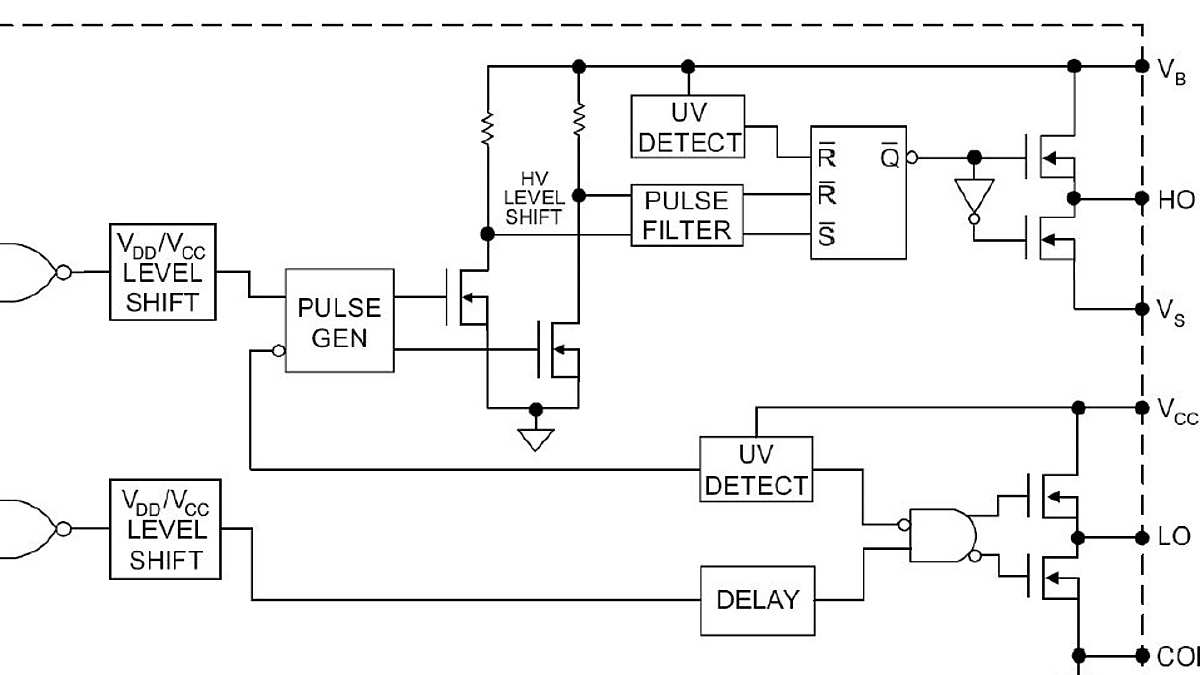

Circuit_Diagramm_IR25607S
Circuit_Diagramm_IR25607S
Circuit_Diagramm_IR25607S Circuit_Diagramm_IR25607S Circuit_Diagramm_IR25607S
×
