IR25603S
アクティブ
RoHS対応
鉛フリー

IR25603S

600 V half-bridge gate driver IC with oscillator, programmable shutdown and programmable frequency
データシート
パッケージ
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR25603S
IR25603S
個.
データシート


製品仕様情報

  • VBS UVLO (On)
    9 V
  • VBS UVLO (Off)
    8 V
  • VCC UVLO (On)
    9 V
  • VCC UVLO (Off)
    8 V
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • 入力 Vcc 範囲
    10 V～15.6 V
  • 出力電流 (Sink)
    0.26 A
  • 出力電流 (Source)
    0.18 A
  • 絶縁方式
    Functional levelshift JI (Junction Isolated)
  • 認定
    Industrial
  • 電圧クラス
    600 V

推奨
OPN
IR25603STRPBF
製品ステータス active
インフィニオン パッケージ
SOIC 8N
パッケージ名 N/A
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
SOIC 8N
パッケージ名 -
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
Self-Oscillating 600 V Half Bridge Driver IC with typical 0.18 A source and 0.26 A sink currents in 8 Lead SOIC package for IGBTs and MOSFETs. Also available in 8 Lead PDIP.

特長

  • Floating channel for bootstrap op.
  • Integ. 600 V half-bridge driver
  • 15.6 V zener clamp on Vcc
  • True micropower start up
  • Tighter initial dead time control
  • Low temp. coefficient dead time
  • Shutdown feature on CT pin
  • Increased undervoltage lockout
  • Lower power level-shifting circuit
  • Constant pulse widths at startup
  • Lower di/dt gate driver
  • Low side output in phase with RT

図

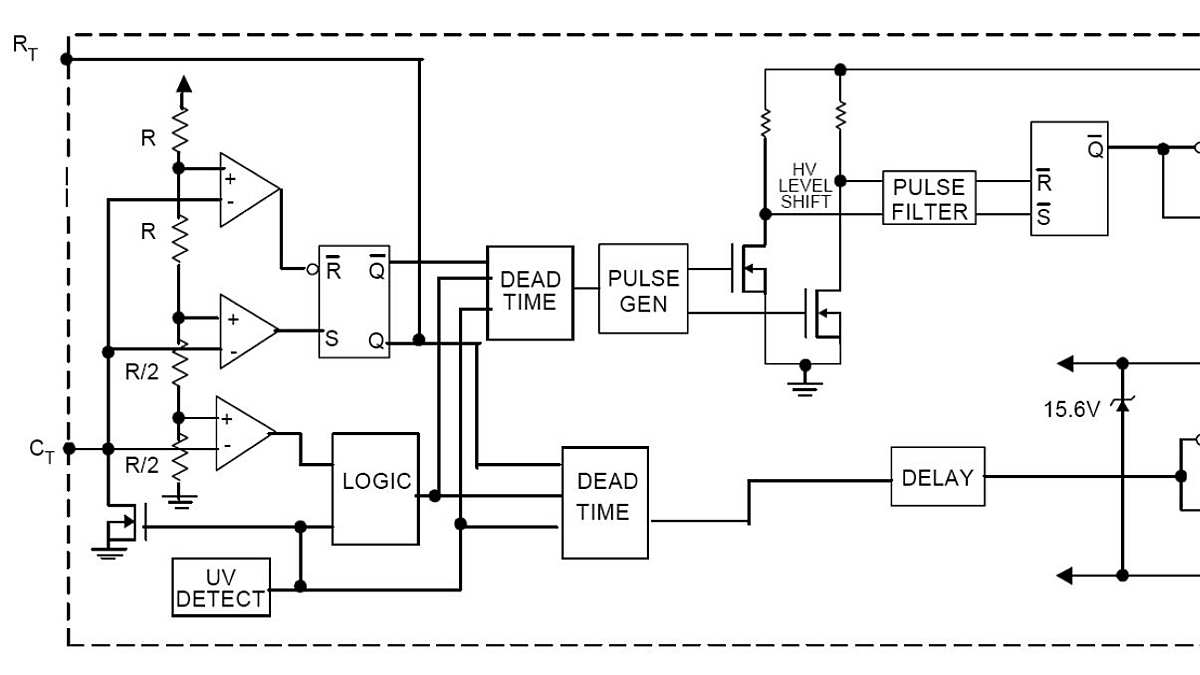

Circuit_Diagramm_IR25603
Circuit_Diagramm_IR25603
Circuit_Diagramm_IR25603 Circuit_Diagramm_IR25603 Circuit_Diagramm_IR25603
×
