IR2135J

600 V three-phase gate driver IC with shutdown, fault reporting, OPAMP and over current protection
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2135J
IR2135J
EA.
データシート

Product details

  • VBS UVLO (On)
    10.4 V
  • VBS UVLO (Off)
    9.4 V
  • VCC UVLO (On)
    10.4 V
  • VCC UVLO (Off)
    9.4 V
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
  • Configuration
    Three Phase
  • Channels
    6
  • Turn Off Propagation Delay
    700 ns
  • Turn On Propagation Delay
    750 ns
  • Input Vcc
    12 V to 20 V
  • Output Current (Source)
    0.25 A
  • Output Current (Sink)
    0.5 A
  • Qualification
    Industrial
  • Voltage Class
    600 V
推奨
OPN
IR2135JTRPBF
製品ステータス active
インフィニオンパッケージ
PLCC44
パッケージ名 N/A
包装サイズ 500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PLCC44
パッケージ名 -
包装サイズ 500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 600 V three-phase gate driver IC with typical 0.25 A source and 0.5 A sink currents in 44 Lead PLCC package for IGBTs and MOSFETs . Also available in 28 Lead SOICWB.

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Fully operatio. to +1200 V (IR2235
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V DC
  • Up to 25 V for transient
  • Undervoltage lockout
  • Over-current shutdown
  • Independent 3 half-bridge drivers
  • Matched prop. delay for all chan.
  • 2.5 V logic compatible
  • Outputs out of phase with inputs

図

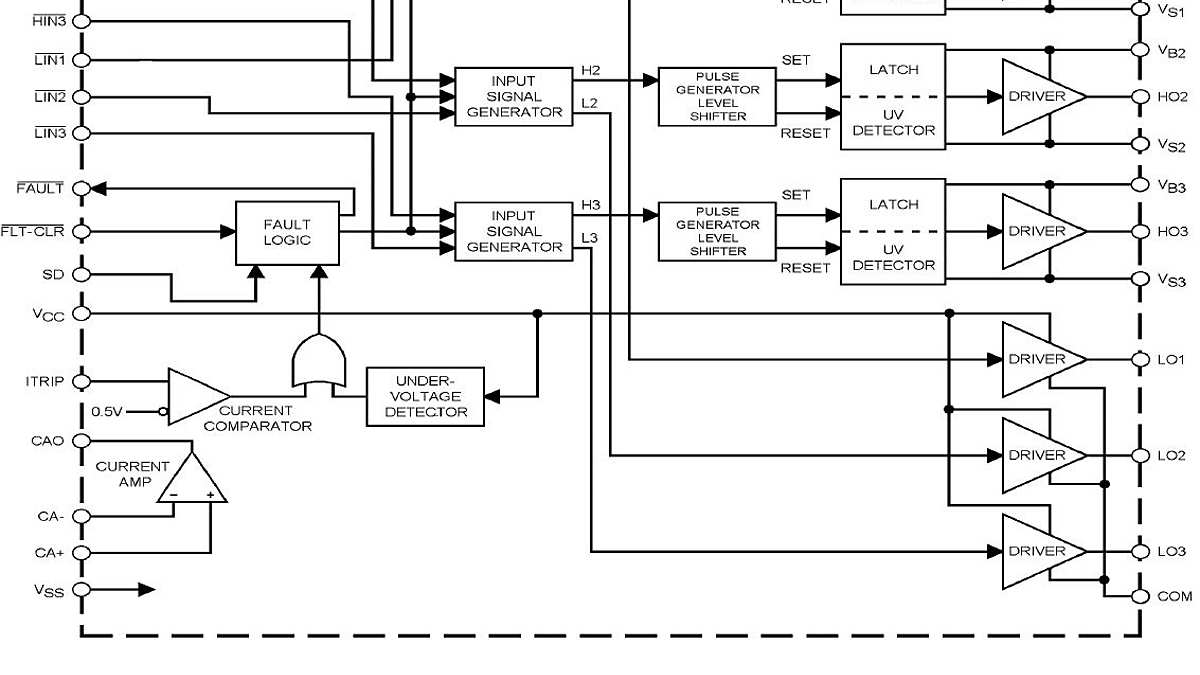

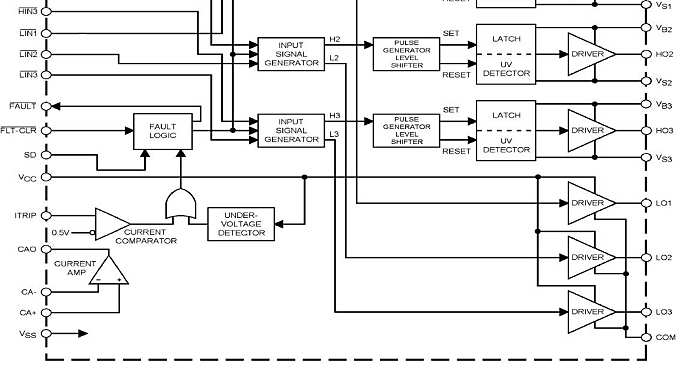

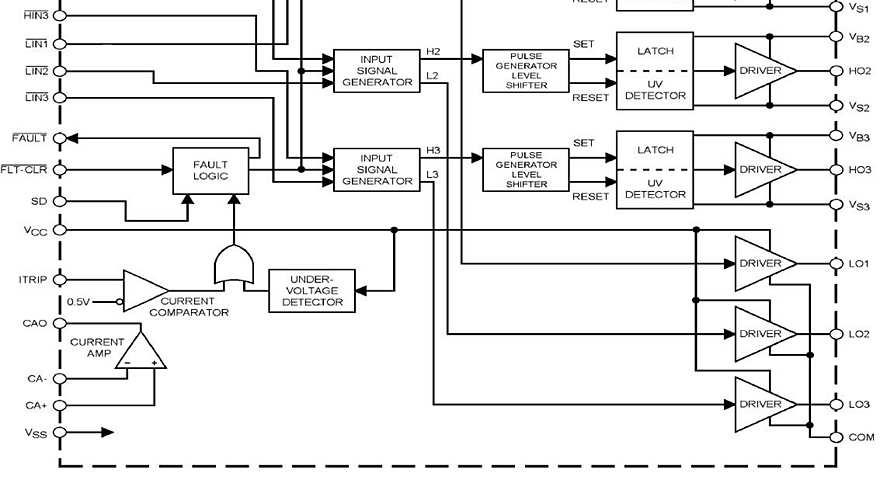

Circuit_Diagramm_IR2135
Circuit_Diagramm_IR2135
Circuit_Diagramm_IR2135 Circuit_Diagramm_IR2135 Circuit_Diagramm_IR2135
×
