IR2128

600 V single high-side gate driver IC with over current protection and fault reporting
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2128
IR2128
データシート

製品仕様情報

  • VBS UVLO (On)
    10.3 V
  • VBS UVLO (Off)
    9 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • 伝搬遅延オフ
    150 ns
  • 伝搬遅延オン
    200 ns
  • 入力 Vcc 範囲
    10 V～20 V
  • 出力電流 (Sink)
    0.5 A
  • 出力電流 (Source)
    0.25 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IR2128PBF
製品ステータス active
インフィニオン パッケージ
PDIP8
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ
PDIP8
パッケージ名 -
梱包サイズ 3000
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
600 V High Side Driver IC with typical 0.25 A source and 0.5 A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs. Also available in 8 Lead SOIC.

特長

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply range: 12 to 20 V

アプリケーション

図

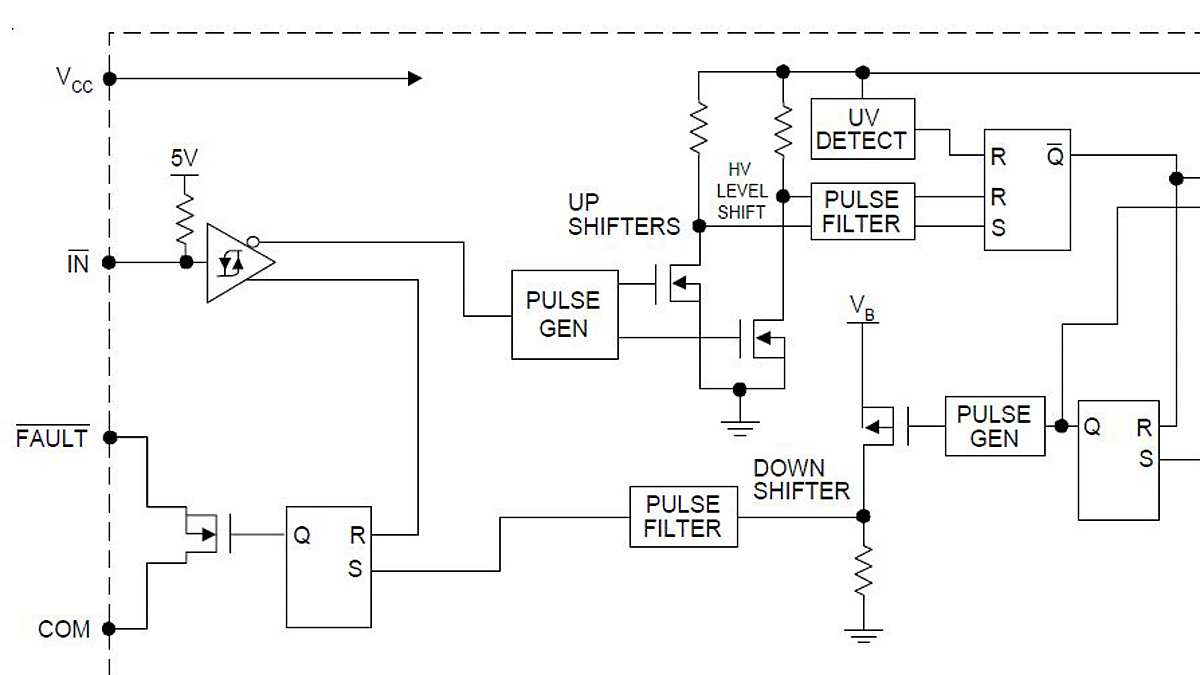

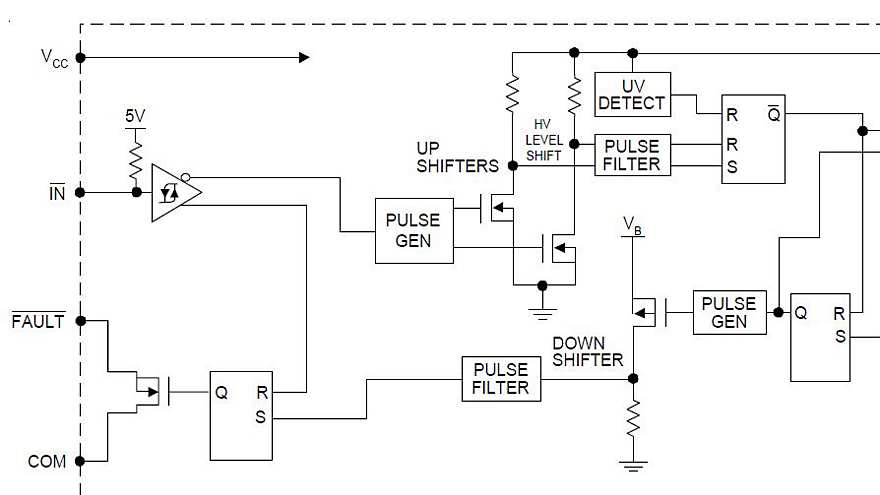

Circuit_Diagramm_IR2128
Circuit_Diagramm_IR2128
Circuit_Diagramm_IR2128 Circuit_Diagramm_IR2128 Circuit_Diagramm_IR2128
×
