IR2121

5 V single low-side gate driver IC with over current protection and fault reporting
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2121
IR2121
EA.
データシート

Product details

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8 V
  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    Low-side
  • チャネル
    1
  • 伝搬遅延オフ
    200 ns
  • 伝搬遅延オン
    150 ns
  • 入力 Vcc
    12 V to 18 V
  • 出力電流 (Source)
    1.6 A
  • 出力電流 (Sink)
    3.3 A
  • 認定
    Industrial
  • 電圧クラス
    5 V
推奨
OPN
IR2121PBF
製品ステータス active and preferred
インフィニオンパッケージ
PDIP8
パッケージ名 N/A
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PDIP8
パッケージ名 -
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 5 V low side gate driver IC with typical 1.6 A source and 3.3 A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs .

機能

  • Gate drive supply range: 12 to 18 V
  • Undervoltage lockout
  • Current detection
  • Current limiting loop
  • Limit driven power transis. current
  • Error lead indicates fault conditi.
  • Error lead programs shutdown time
  • Output in phase with input
  • 2.5, 5 & 15 V input logic compatib.

図

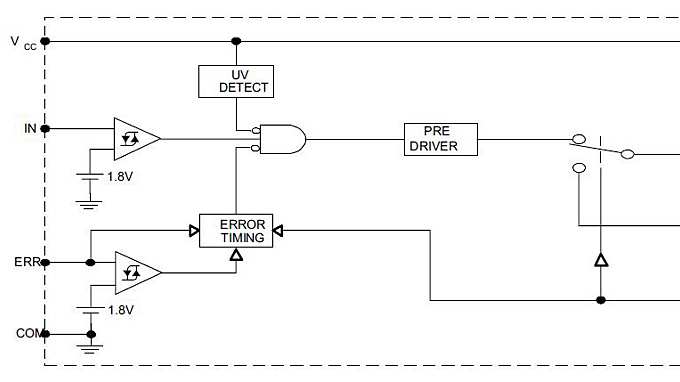

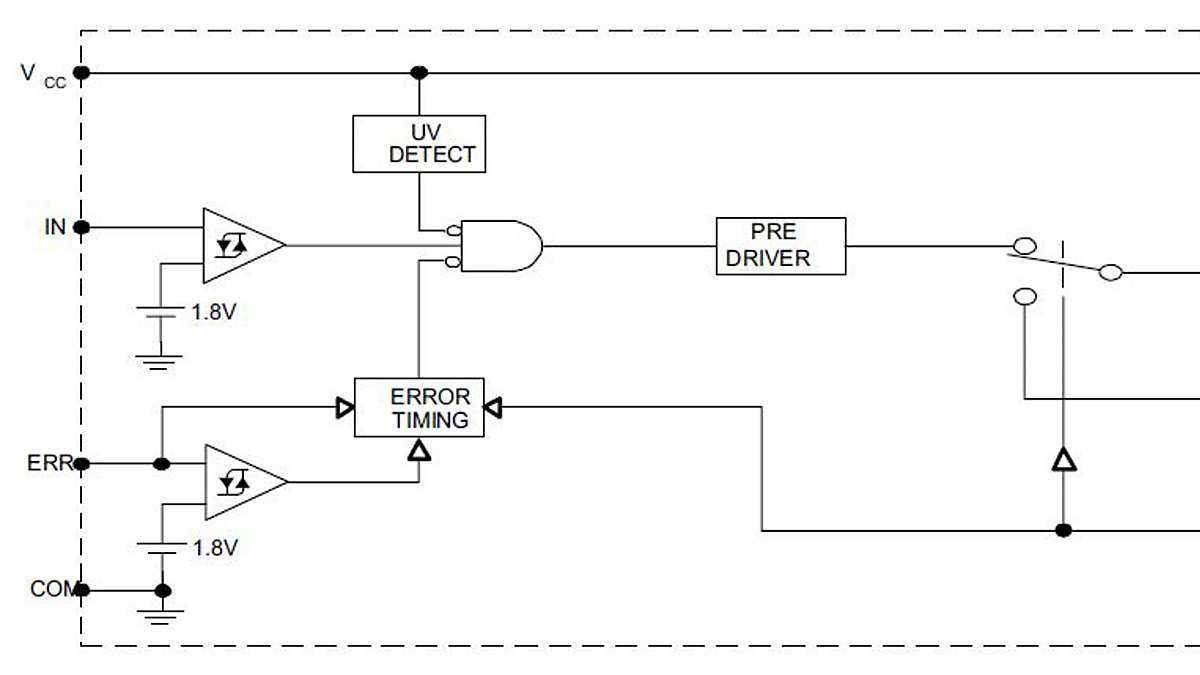

Circuit_Diagramm_IR2121
Circuit_Diagramm_IR2121
Circuit_Diagramm_IR2121 Circuit_Diagramm_IR2121 Circuit_Diagramm_IR2121
×
