IR21094S
アクティブ
RoHS対応
鉛フリー

IR21094S

600 V half-bridge gate driver IC with shutdown and programmable deadtime
データシート
パッケージ
複数のOPNを利用可能
個.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR21094S
IR21094S
個.
データシート

製品仕様情報

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    200 ns
  • 伝搬遅延オン
    750 ns
  • 入力 Vcc 範囲
    10 V～20 V
  • 出力電流 (Sink)
    0.35 A
  • 出力電流 (Source)
    0.2 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IR21094STRPBF IR21094SPBF
製品ステータス active discontinued
インフィニオン パッケージ
SOIC 14N
SOIC 14N
パッケージ名 N/A N/A
梱包サイズ 2500 1980
梱包形態 TAPE & REEL TUBE
MSL (湿度感受性レベル) 3 N/A
防湿梱包 DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS対応 Yes Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
SOIC 14N
パッケージ名 -
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

製品ステータス discontinued
インフィニオン パッケージ
SOIC 14N
パッケージ名 -
梱包サイズ 1980
梱包形態 TUBE
MSL (湿度感受性レベル) -
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
600 V Half Bridge Driver IC with typical 0.2 A source and 0.35 A sink currents in 14 Lead SOIC package for IGBTs and MOSFETs. Also available in 14 Lead PDIP, 8 Lead SOIC, and 8 Lead PDIP.For the new version with our SOI technology we recommend 2ED21094S06J , providing integrated bootstrap diode, better robustness and higher switching frequency

特長

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervolt. lockout for both channel
  • 3.3, 5, & 15 V logic input compati.
  • Cross-conduction prevention logic
  • Matched prop. delay for both chan.
  • High side out. in phase with IN in.
  • Logic & power ground +/- 5 V offset
  • Internal 540ns dead-time

アプリケーション

図

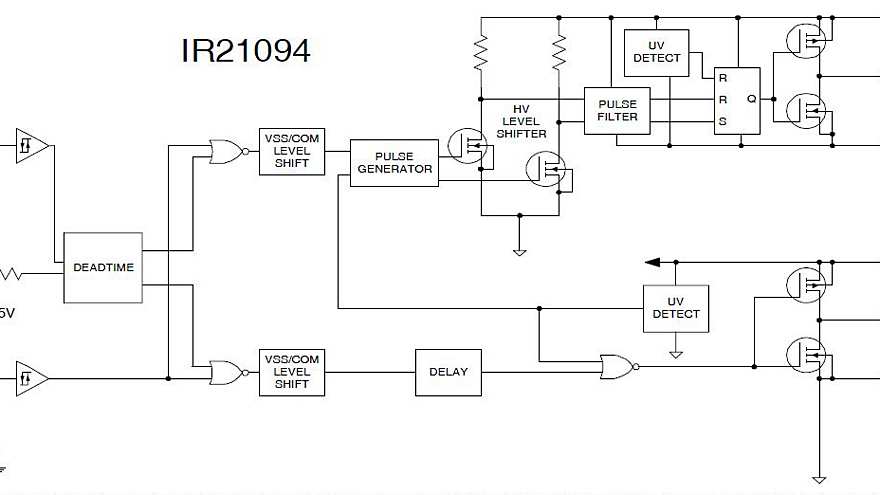

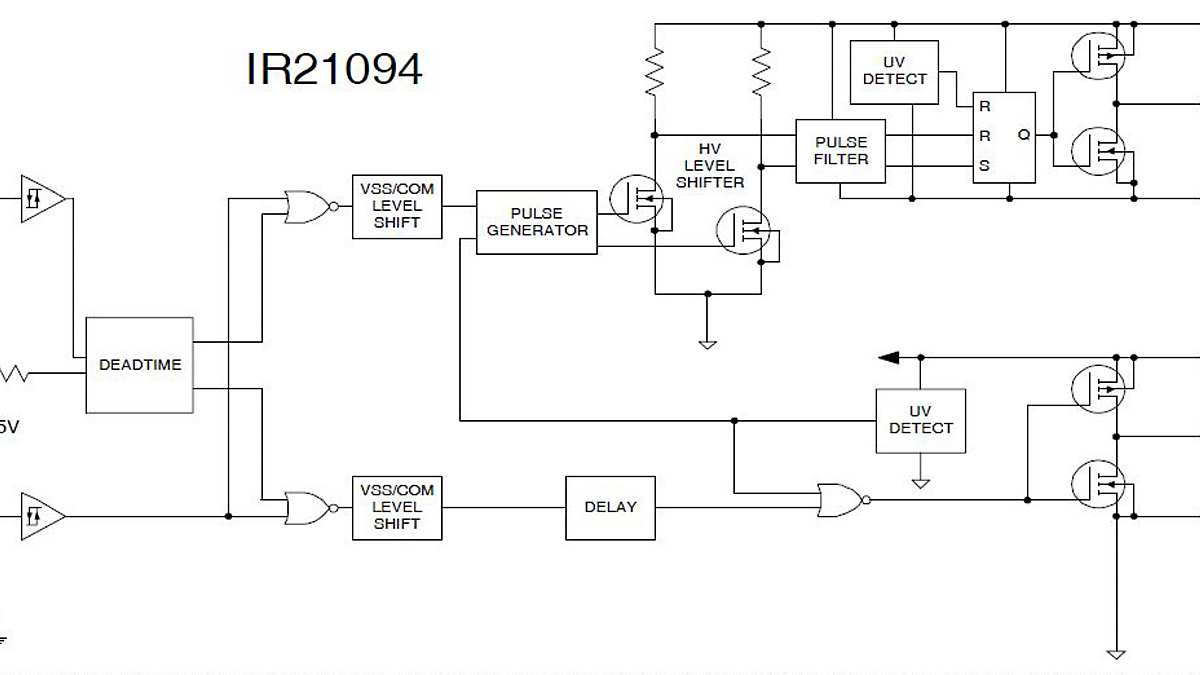

Circuit_Diagramm_IR21094
Circuit_Diagramm_IR21094
Circuit_Diagramm_IR21094 Circuit_Diagramm_IR21094 Circuit_Diagramm_IR21094
×
