IQD009N06NM5CGSC

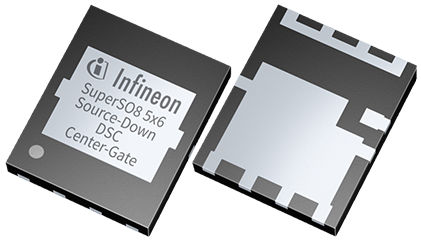

OptiMOS™ power MOSFETs 60 V normal-level in PQFN 5x6 Source-Down Center-Gate DSC package with industry-leading RDS(on)
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IQD009N06NM5CGSC
IQD009N06NM5CGSC
データシート

Product details

  • ID (@25°C) max
    445 A
  • QG (typ @10V)
    120 nC
  • RDS (on) (@10V) max
    0.9 mΩ
  • VDS max
    60 V
  • VGS(th)
    2.8 V
  • Package
    PQFN 5x6 Source-Down
  • Operating Temperature
    -55 °C to 175 °C
  • Polarity
    N
推奨
OPN
IQD009N06NM5CGSCATMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-WHTFN-9
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-WHTFN-9
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The power MOSFET IQD009N06NM5CGSC comes with a low RDS(on) of 0,9 mOhm combined with outstanding thermal performance for easy power loss management. The Center-Gate footprint is optimized for parallelization. Moreover, with the dual-side cooling package five times more power can be dissipated compared to the overmolded package. This enables higher system efficiency and power density for a large variety of end applications.

機能

  • Cutting edge 60 V silicon technology
  • Outstanding FOMs
  • Improved thermal performance
  • Ultra-low parasitics
  • Maximized chip/package ratio
  • Center-Gate footprint
  • Industry-standard package

利点

  • Best switching performance
  • Minimized conduction losses
  • Fast switching
  • Reduced voltage overshoot
  • Increased maximum current capability
  • Less device paralleling required
  • Lowest RDS(on) on a 5x6 footprint
  • Easy thermal management
