IMC301A-F064

PMSM/BLDC motor controller with additional 32-bit microcontroller
データシート

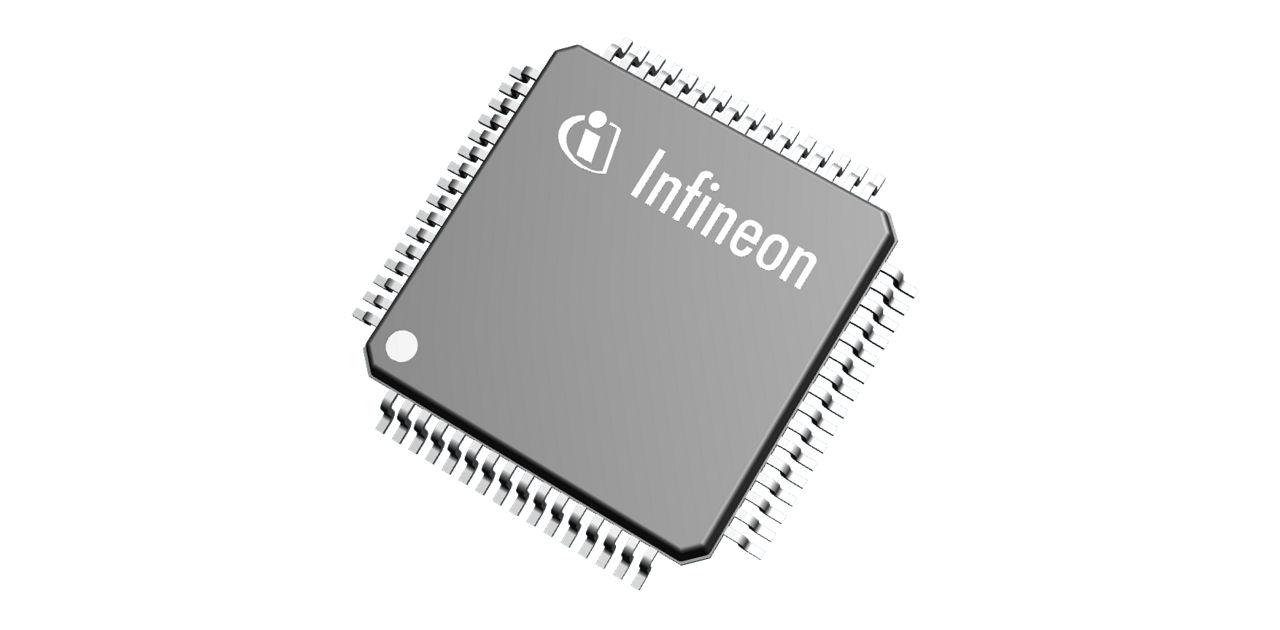

パッケージ
ボード
ソフトウェア
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IMC301A-F064
IMC301A-F064
EA.
データシート

Product details

  • Control Option
    1 motor
  • Package
    PG-LQFP-64
  • Processor Type
    MCE 2.0 + Arm® Cortex®-M0
  • Type of Memory
    Flash
  • Moisture Sensitivity Level
    3
  • Integration Level
    MCE + MCU
  • Description
    MCE 2.0 with scripting and additional MCU
推奨
OPN
IMC301AF064XUMA1
製品ステータス active
インフィニオンパッケージ
PG-LQFP-64
パッケージ名 PG-LQFP-64
包装サイズ 1900
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-LQFP-64
パッケージ名 PG-LQFP-64
包装サイズ 1900
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
iMOTION™ IMC300 motor controller with Motion Control Engine (MCE 2.0), scripting and Arm® Cortex®-M0 MCU in QFP-64 package. The IMC301A-F064 is a highly flexible control solution for variable speed drives based on a dual core device. It performs sensor less field oriented control (FOC) for a variable speed drive based on a permanent magnet synchronous motor (PMSM). The integrated MCU is based on an 32-bit Arm® Cortex®-M0 core.

機能

  • Dual core motor control IC
  • 3.3 V or 5 V supply
  • Motion Control Engine (MCE 2.0)
  • Highly efficient FOC
  • Single or leg shunt current sense
  • Sensorless or hall based operation
  • Multiple motor support
  • Configurable protection feature set
  • Functional safety UL/IEC 60730
  • Additional Arm® Cortex® M0
  • High speed MCE-MCU interface
  • Flexible peripherals and interfaces

利点

  • Fastest time to market
  • No programming required
  • Easy motor parametrization & tuning
  • Lowest BOM cost
  • Single shunt sensorless FOC
  • Highly efficiencent speed control
  • No comparators required
  • MCU for user application code
  • Full flexibitlity on system BOM
