IM323-L6G

生産終了
CIPOS™ Tiny 600 V 15 A three-phase Intelligent Power Module
データシート
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IM323-L6G
IM323-L6G
代替品
データシート

Product details

  • IC (@ 25°)
    15 A
  • Pmot (10kHz)
    1200 W
  • コンフィギュレーション
    3 Phase Open Emitter
  • シミュレーター
    Yes
  • スイッチ タイプ
    IGBT
  • 内蔵NTC
    Yes
  • 定格電流
    15 A
  • 暗号化
    no
  • 製品カテゴリ
    Intelligent Power Modules (IPM)
  • 製品グループ
    CIPOS™ Tiny
  • 製品名
    IM323-L6G
  • 言語
    PLECS
  • 認定
    Industrial
  • 追加の情報
    Electrical
  • 電圧クラス
    600 V
OPN
IM323L6GXKMA1
製品ステータス discontinued
インフィニオンパッケージ N/A
パッケージ名 DIP 33x19
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ N/A
パッケージ名 DIP 33x19
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
代替品
CIPOS™ Tiny 600 V, 15 A three-phase IGBT based Intelligent Power Module in DIP 33x19 package with normal lead length (7.2mm). The Tiny IM323 product group offers the chance for integrating various power and control components to increase reliability, optimize PCB size and system costs. It is designed to control three phase AC motors and permanent magnet motors in variable speed drives for application like an air conditioning and washing machine. The package concept is specially adapted to power application, which need good thermal conduction and electrical isolation, also EMI-save control and overload protection. The reverse conducting IGBTs are combined with an optimized SOI gate driver for excellent electrical performance.

機能

  • TRENCHSTOP™ RCD2
  • C5SOI 3-phase single gate driver
  • Operating range of 1 to 20 kHz
  • Max. junct. temp. 175°C for RCD2
  • Short circuit capability min. 3µs
  • Full pack DIP 32.8x18.8 mm
  • Pin compatible solution
  • For target applications in MHA
  • Especially for RAC comp. < 1.5 hp

図

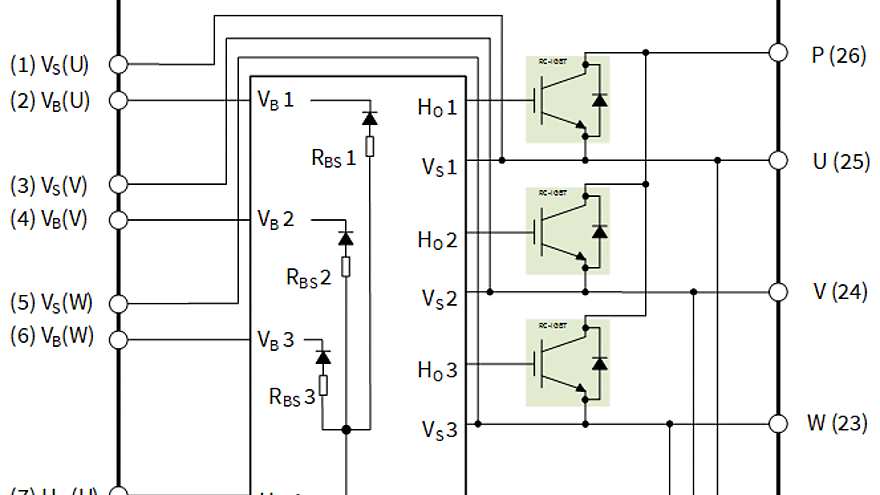

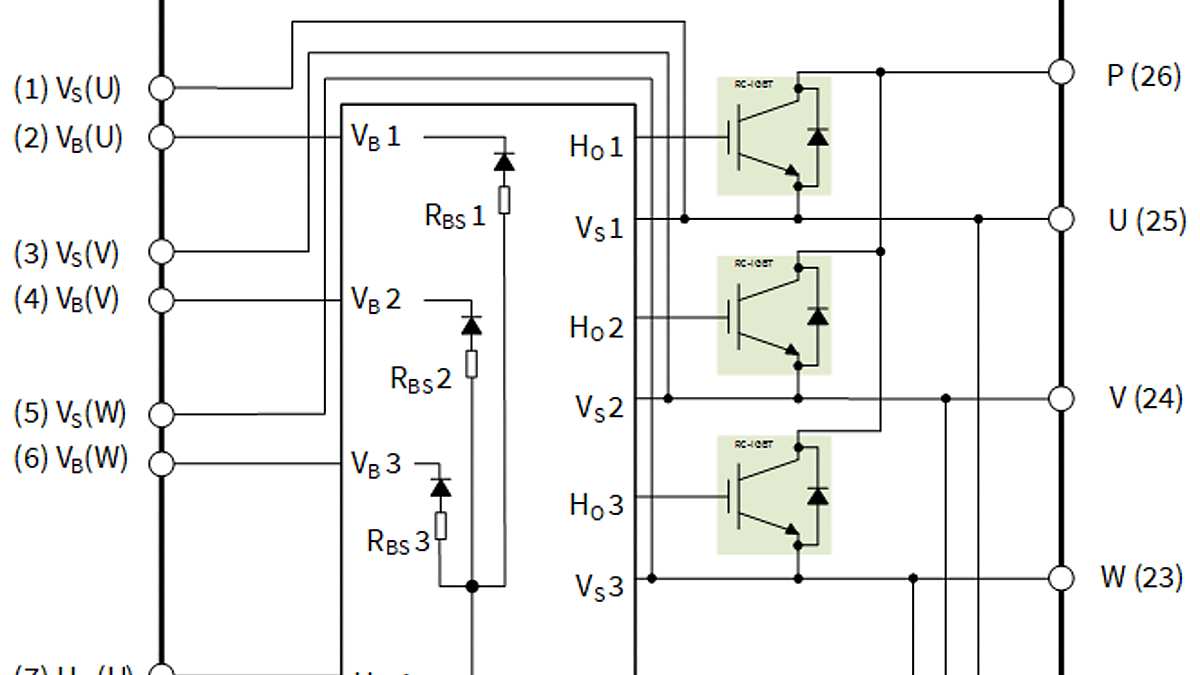

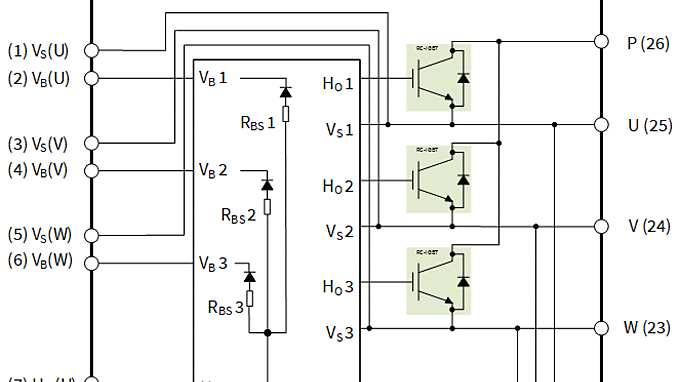

Blockdiagram_IM323-L6G
Blockdiagram_IM323-L6G
Blockdiagram_IM323-L6G Blockdiagram_IM323-L6G Blockdiagram_IM323-L6G
×
