IKZA50N120CH7

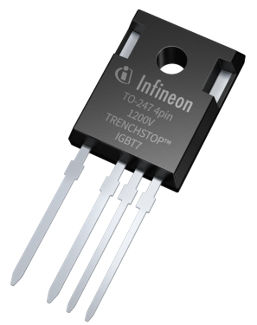

1200 V, 50 A IGBT with anti-parallel diode in TO-247 4pin package
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKZA50N120CH7
IKZA50N120CH7
EA.
データシート

Product details

  • Eoff (Hard Switching)
    2.96 mJ
  • Eon
    1.62 mJ
  • IC (@ 25°) max
    100 A
  • IC (@ 100°) max
    82 A
  • ICpuls max
    200 A
  • IF max
    81 A
  • IFpuls max
    200 A
  • Irrm
    95 A
  • Ptot (@ TA=25°C) max
    398 W
  • QGate
    372 nC
  • Qrr
    4630 nC
  • RGint
    0 Ω
  • RG
    8 Ω
  • td(off)
    411 ns
  • td(on)
    36 ns
  • tf
    143 ns
  • tr
    15 ns
  • VCE(sat)
    2 V
  • VCE max
    1200 V
  • VF
    2.5 V
  • VGE(th)
    5.5 V
  • Switching Frequency
    16 kHz to 100 kHz
  • Package
    TO247-4-STD-NT3.7, TO247-4
  • Technology
    TRENCHSTOP™ IGBT7
推奨
OPN
IKZA50N120CH7XKSA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TO247-4
パッケージ名 N/A
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TO247-4
パッケージ名 -
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Hard-switching 1200 V, 50 A TRENCHSTOP™ IGBT7 H7 discrete in TO-247 4pin package technology has been developed to fulfill the demand in applications focusing on decarbonization such as solar photovoltaic, uninterruptible power supplies and battery chargers.

機能

  • Excellent VCEsat behav.
  • Fast switching behavior
  • Low EMI emissions
  • Optimized diode for target applica.
  • Low Qrr
  • Low gate resistor select. possible
  • Excellent switch.behavior (@>5 Ω)
  • Offering Tj(max)of 175 °C
