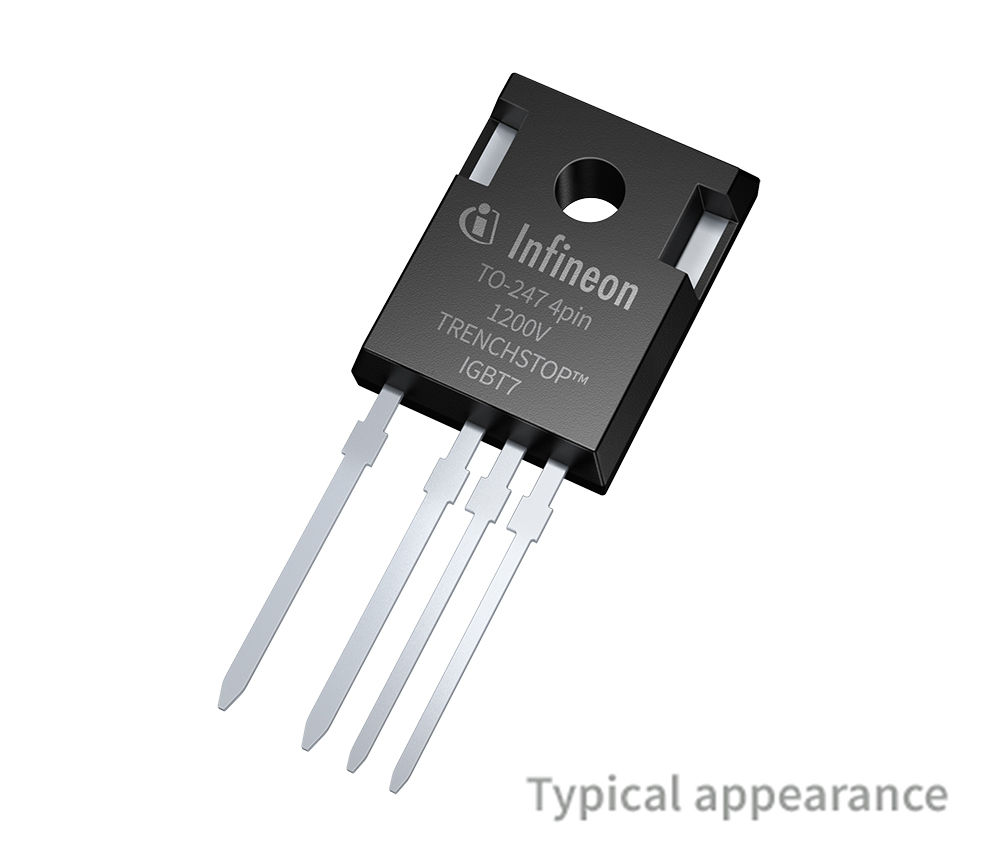

IKZA40N120CH7

1200 V, 40 A IGBT with anti-parallel diode in TO-247 4pin package
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKZA40N120CH7
IKZA40N120CH7
EA.
データシート

製品仕様情報

  • Eoff (Hard Switching)
    2.1 mJ
  • Eon
    1.57 mJ
  • IC (@ 25° ) max
    95 A
  • IC (@ 100°) max
    70 A
  • ICpuls max
    160 A
  • IF max
    66 A
  • IFpuls max
    160 A
  • Irrm
    84 A
  • Ptot (@ TA=25°C) max
    330 W
  • QGate
    290 nC
  • Qrr
    4390 nC
  • RGint
    0 Ω
  • RG
    10 Ω
  • td(off)
    435 ns
  • td(on)
    31 ns
  • tf
    117 ns
  • tr
    15 ns
  • VCE(sat)
    2 V
  • VCE max
    1200 V
  • VF
    2.5 V
  • VGE(th)
    5.5 V
  • スイッチング周波数
    16 kHz to 100 kHz
  • パッケージ
    TO-247-4
  • 技術
    TRENCHSTOP™ IGBT7
推奨
OPN
IKZA40N120CH7XKSA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TO247-4
パッケージ名 N/A
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TO247-4
パッケージ名 -
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Hard-switching 1200 V, 40 A TRENCHSTOP™ IGBT7 H7 discrete in TO-247 4pin package technology has been developed to fulfill the demand in applications focusing on decarbonization such as solar photovoltaic, uninterruptible power supplies and battery chargers.

機能

  • Excellent VCEsat behav.
  • Fast switching behavior
  • Low EMI emissions
  • Optimized diode for target applica.
  • Low Qrr
  • Low gate resistor select. possible
  • Excellent switch.behavior (@>5 Ω)
  • Offering Tj(max) of 175 °C
