IGQ120N120S7

1200 V, 120 A IGBT7 S7 in TO247PLUS-3pin package
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IGQ120N120S7
IGQ120N120S7
EA.
データシート

Product details

  • Eoff
    9.5 mJ
  • Eon
    12.6 mJ
  • IC (@ 100°) max
    144 A
  • IC (@ 25°) max
    216 A
  • ICpuls max
    360 A
  • Ptot max
    1004 W
  • QGate
    710 nC
  • Qrr
    13700 nC
  • td(off)
    256 ns
  • td(on)
    42 ns
  • tf
    200 ns
  • tr
    35 ns
  • tSC
    8 µs
  • VCE(sat)
    2 V
  • VCE max
    1200 V
  • VGE(th)
    5.7 V
  • スイッチング周波数
    2 kHz to 20 kHz
  • パッケージ
    TO-247-3-PLUS
  • 技術
    TRENCHSTOP™ IGBT7
推奨
OPN
IGQ120N120S7XKSA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TO247-3
パッケージ名 N/A
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TO247-3
パッケージ名 -
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Hard-switching 1200 V, 120 A single TRENCHSTOP™ IGBT7 S7 discrete in TO-247 package which offers low VCEsat to achieve very low conduction losses in target applications.

機能

  • Very Low VCEsat
  • Good controllability
  • Full rated free wheeling diode
  • Diode with improved softness
  • Robustness against harsh condition
  • Robustness against HV-H3TRB
  • 8 us short circuit time
  • Very tight parameter distribution
  • Maximum operating Tj of 175 °C

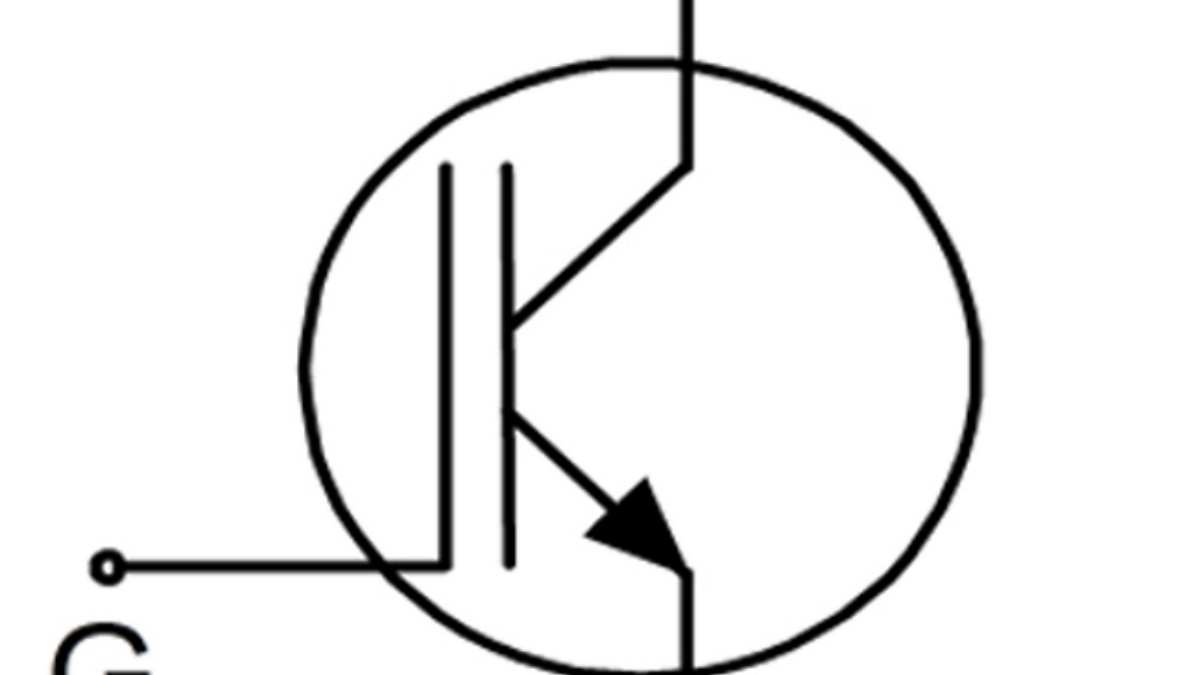

図

Diagram_IGQ
Diagram_IGQ
Diagram_IGQ Diagram_IGQ Diagram_IGQ
×
