IGCM04F60GA
生産終了
生産終了
RoHS対応
鉛フリー

IGCM04F60GA

生産終了

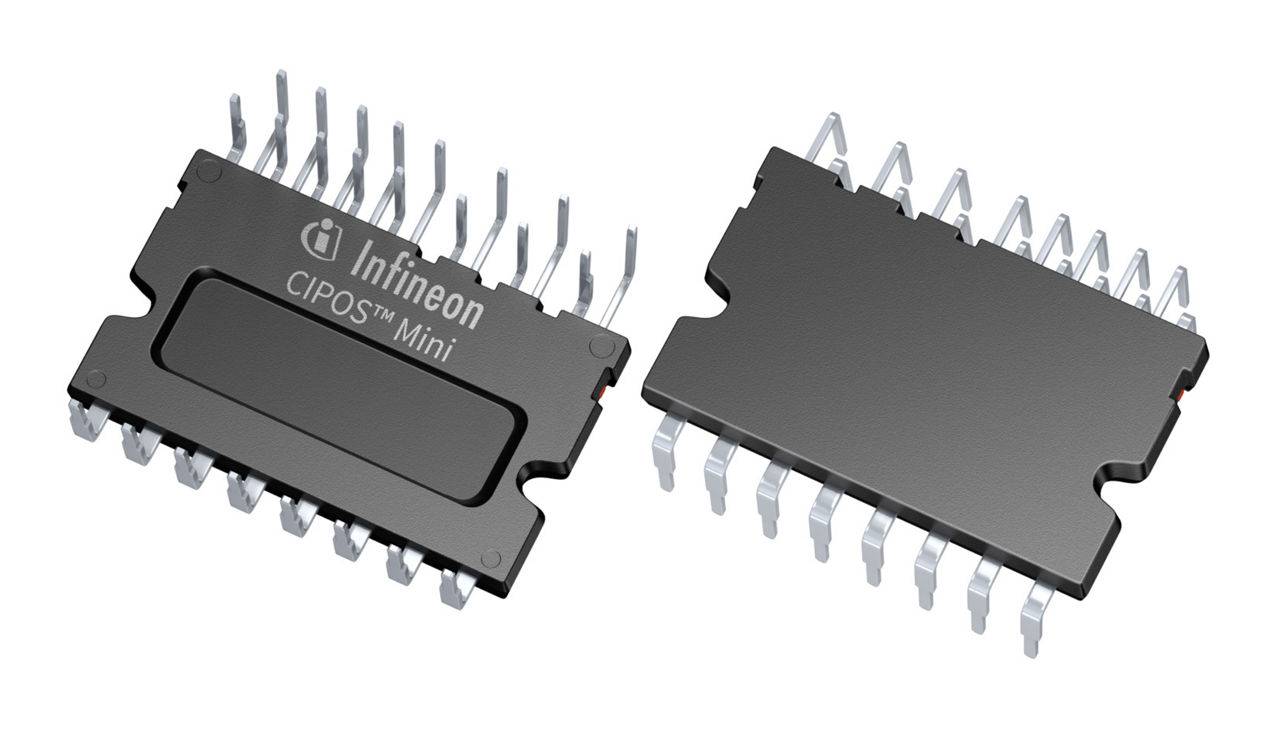

CIPOS™ Mini 600 V, 4 A three-phase intelligent power module
データシート
代替品を表示

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IGCM04F60GA
IGCM04F60GA
代替品を表示
データシート

製品仕様情報

  • Pmot (10kHz)
    600 W
  • コンフィギュレーション
    3 Phase Open Emitter
  • スイッチ タイプ
    IGBT
  • 内蔵NTC
    Yes
  • 定格電流
    4 A
  • 暗号化
    No
  • 製品カテゴリ
    Intelligent Power Modules (IPM)
  • 製品グループ
    CIPOS™ Mini
  • 製品名
    IGCM04F60GA
  • 言語
    PLECS
  • 認定
    Industrial
  • 追加の情報
    Electrical
  • 電圧クラス
    600 V
OPN
IGCM04F60GAXKMA1
製品ステータス discontinued
インフィニオン パッケージ N/A
パッケージ名 DIP 36x21
梱包サイズ 280
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
代替品を表示

製品ステータス discontinued
インフィニオン パッケージ N/A
パッケージ名 DIP 36x21
梱包サイズ 280
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
CIPOS™ Mini 600 V, 4 A three-phase intelligent power module with open emitter in DIP 36x21 package. It provides cost and performance optimized efficiency incorporating Reverse Conducting (RC) IGBT along with excellent thermal condution and electrical isolation for low power motor drives.

特長

  • Based on RC IGBT technology
  • 4 A of inverter current rating
  • Rugged SOI gate driver technology
  • Integrated bootstrap function
  • Over current shutdown
  • All 6 switches turn off
  • Under-voltage lockout @all channels
  • Cross-conduction prevention
  • Built-in temperature monitoring
  • Power rating up to 600 W at 10 kHz
  • UL certified

図

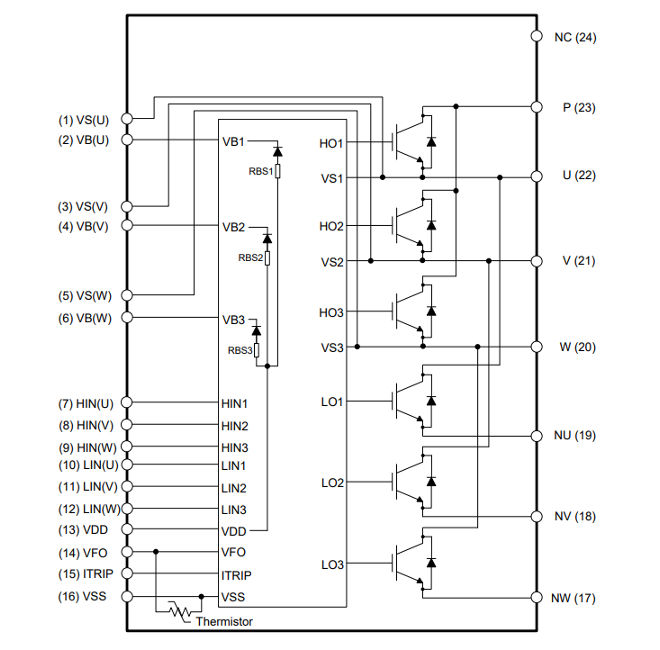

3phase_open_emitter
3phase_open_emitter
3phase_open_emitter 3phase_open_emitter 3phase_open_emitter
×
modalImg
