ICE5QR0680BG

5th generation quasi-resonant CoolSET™ with integrated 800V CoolMOS™ SJ MOSFET in SMD package
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ICE5QR0680BG
ICE5QR0680BG
EA.
データシート

Product details

  • ESD Protection max
    2 kV
  • ICC
    0.9 mA
  • Pout max
    42 W
  • RDS (on) max
    0.8 Ω
  • tf
    30 ns
  • tr
    30 ns
  • VCC
    10.5 V to 24 V
  • VDS max
    800 V
  • Green Product
    Yes
  • Sub Application
    Offline SMPS
  • Switching Frequency
    Variable
  • Topology
    Flyback

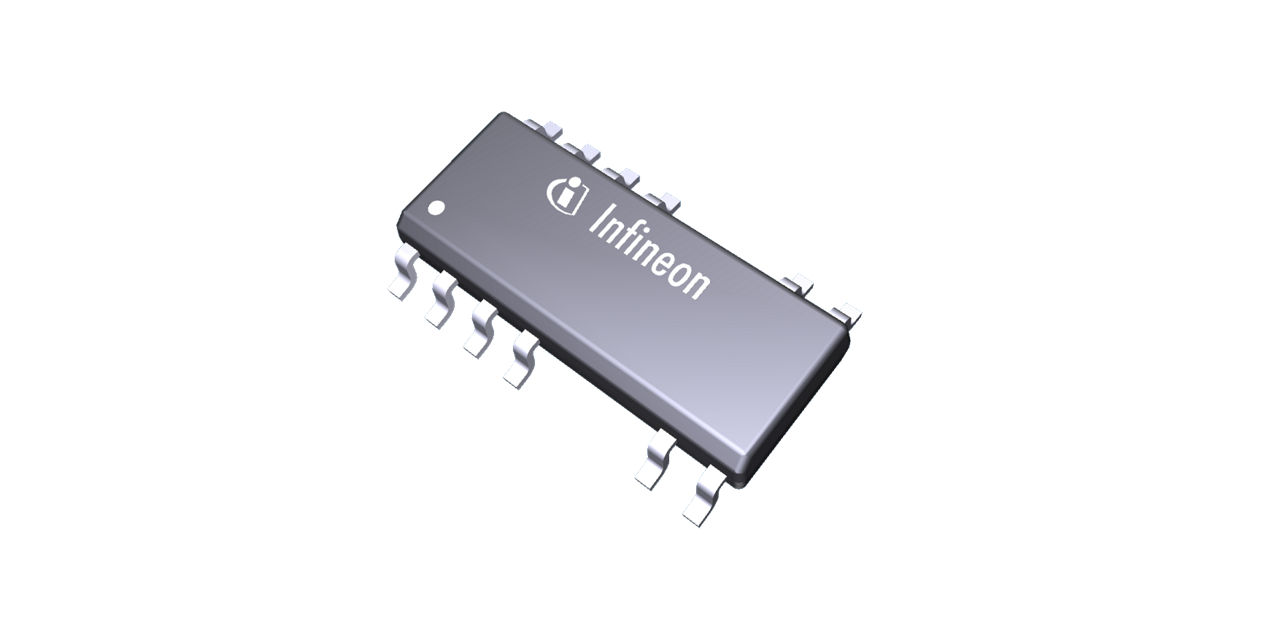

  • Package
    PG-DSO-12
  • Family
    CoolSET™
  • Operating Temperature
    -40 °C to 129 °C
  • Frequency Range
    Variable
  • Mounting
    SMD
  • Target Application
    Power Supplies, Industrial, SMPS
  • Technology
    Gen5
  • Type
    PWM controller with integrated MOSFET
推奨
OPN
ICE5QR0680BGXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-12
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-12
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Infineon’s 5th generation of quasi-resonant CoolSET™ devices offers high performance and a comprehensive suite of protection. It integrates a flyback controller with a valley-switching scheme and an 800V CoolMOS™ P7 superjunction MOSFET in single DSO-12 package.

機能

  • Novel quasi-resonant switching scheme
  • Rapid and adjustable start-up with configuration
  • 2-level selectable active burst-mode level
  • Built-in digital soft-start
  • Cycle-by-cycle peak current limitation
  • Digital frequency reduction with decreasing load for higher efficiency
  • Adjustable line input over-voltage and brown IN/OUT protection
  • VCC pin short to ground protection
  • OLP, output short, output over-voltage, OTP with hysteresis and VCC over/under voltage protection
  • Auto-restart for all protection features

利点

  • High efficiency thanks to the CoolMOS™ P7 SJ MOSFET family and the quasi-resonant switching scheme
  • Auto-restart recovery scheme to minimize interruption to system operation
  • Extensive protection coverage to increase system robustness
  • Rapid start-up performance with cascode configuration
