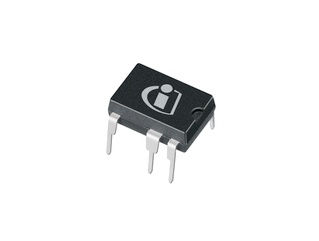

ICE3BR2280JZ

データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ICE3BR2280JZ
ICE3BR2280JZ
EA.
データシート

Product details

  • ESD Protection max
    2 kV
  • ICC
    3.1 mA
  • Pout max
    21 W
  • RDS (on) max
    2.62 Ω
  • tf
    30 ns
  • tr
    30 ns
  • VCC
    10.5 V to 25 V
  • VDS max
    800 V
  • Green Product
    Yes
  • Sub Application
    Offline SMPS
  • Switching Frequency
    65 kHz
  • Topology
    Flyback
  • Package
    PG-DIP-7
  • Budgetary Price €/1k
    0.91
  • Operating Temperature
    -25 °C to 130 °C
  • Frequency Range
    65kHz fixed
  • Mounting
    THD
  • Target Application
    Power Supplies
  • Technology
    Gen3R
  • Type
    PWM controller with integrated MOSFET
OPN
ICE3BR2280JZXKLA1
製品ステータス not for new design
インフィニオンパッケージ
PG-DIP-7
パッケージ名 N/A
包装サイズ 2000
包装形態 TUBE
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-DIP-7
パッケージ名 -
包装サイズ 2000
包装形態 TUBE
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Integrated power management IC integrated with 800V avalanche rugged CoolMOS™, startup cell and fixed frequency current mode flyback PWM controller. Capable for 13W SMPS design. The additional features include input CCM mode, latch enable, fast latch reset, brownout feature, active burst mode operation to achieve extremly low standby power consumption, frequency jittering to obtain low EMI, and more.

機能

  • Peak current control (current mode)
  • 65kHz fixed switching frequency with frequency jitter (low EMI)
  • adjustable blanking window
  • enhanced active burst mode (low standby power <100mW)
  • enhanced integrated protection functions (auto-restart)
  • accurate peak power limitation
  • modulated gate drive
  • brownout
  • auto-restart enable pin, etc.

利点

  • Extremely low standby power
  • very accruate max power control
  •  low EMI noise,
  • brownout, etc.
