GS-065-008-6-L-TR

生産終了
CoolGaN™ Transistor 700 V G4 for ultimate efficiency and reliability
データシート
パッケージ
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

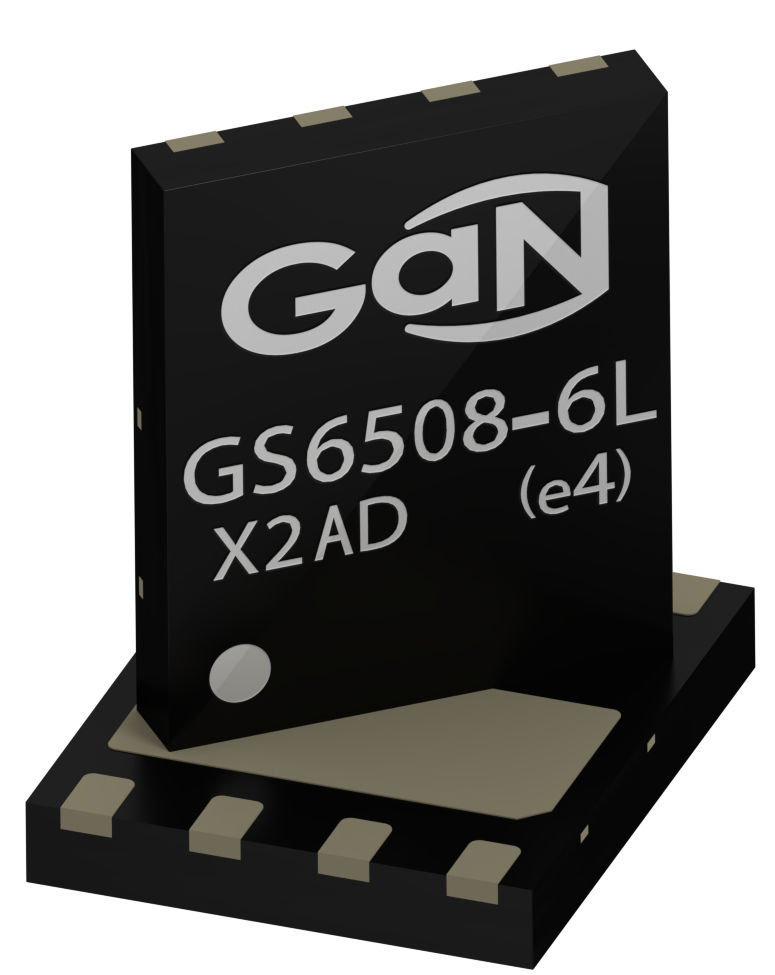

GS-065-008-6-L-TR
GS-065-008-6-L-TR
代替品
データシート

Product details

  • ID (@25°C) max
    8.8 A
  • IDpuls (@25°C) max
    14.8 A
  • QG
    1.6 nC
  • RDS (on) (typ)
    165 mΩ
  • RDS (on) max
    235 mΩ
  • VDS max
    700 V
  • パッケージ
    PDFN
  • 環境規制対応
    RoHS compliant, Halogen free
  • 認定
    Industrial
OPN
GS0650086LTRXUMA1
製品ステータス discontinued
インフィニオンパッケージ
PG-VSON-8
パッケージ名 PDFN 5x6
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-VSON-8
パッケージ名 PDFN 5x6
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
代替品
The GS-065-008-6-L is an enhancement-mode GaN-on-Si power transistor with properties that allow for high current, high voltage breakdown, and high switching frequency.Housed in the bottom-side cooled PDFN package, it offers very low junction-to-case thermal resistance, making it ideal for demanding high-power applications. These features combined ensure very high efficiency in power switching.

機能

  • 700 V e-mode power transistor
  • 850 V transient drain-to-source voltage
  • Bottom-cooled, small 5x6 mm PDFN package
  • RDS(on) = 165 mΩ
  • IDSmax,DC = 8.8 A /IDSmax,Pulse = 14.8 A
  • Ultralow FOM
  • Gate drive requirements (0 V to 6 V)
  • High switching frequency (> 1 MHz)
  • Fast, controllable fall and rise times
  • Reverse conduction capability
  • Zero reverse recovery loss

利点

  • Supports high operating frequency
  • Enables highest system efficiency
  • Enables ultra power density designs
  • Supports BOM cost savings
