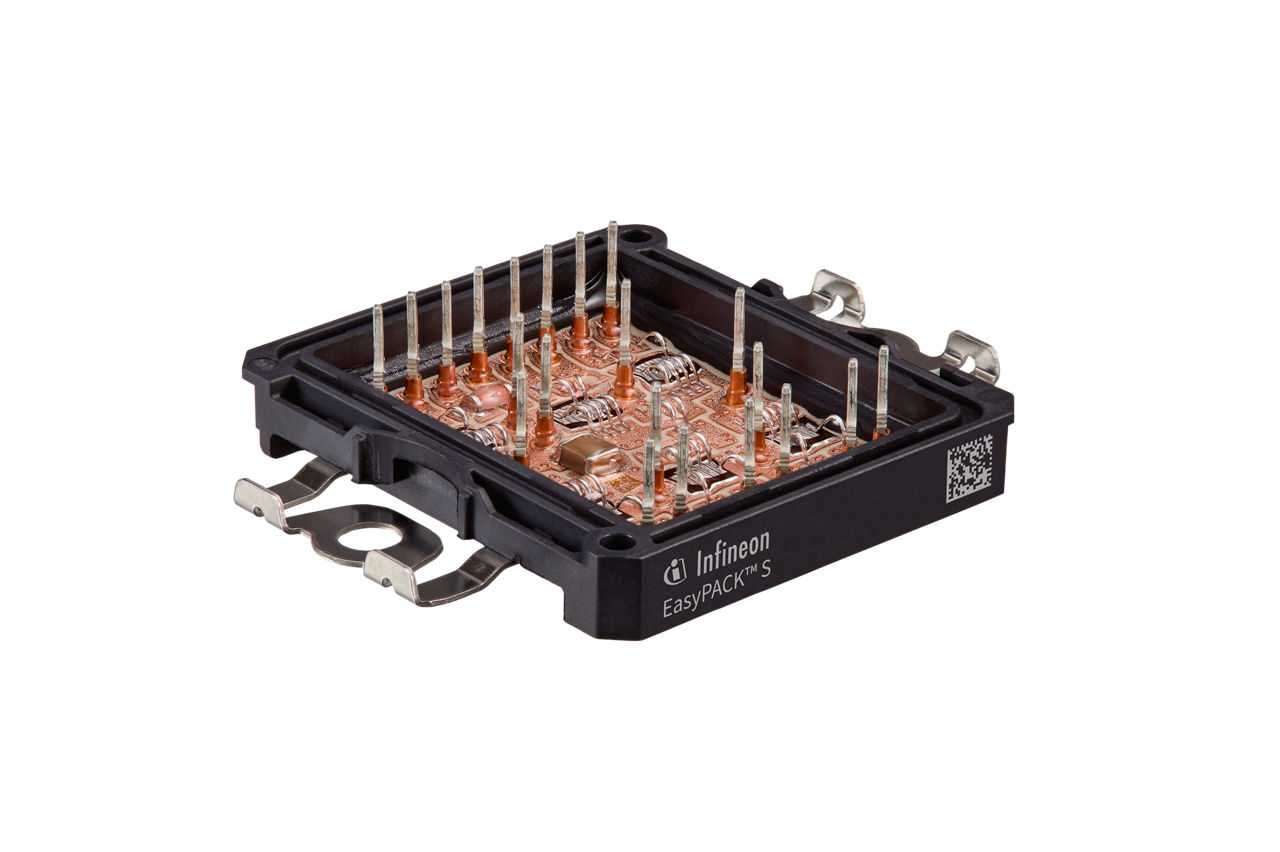

FZ35R12ST4_H18_A

新規
1200 V, 35 A single switch IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FZ35R12ST4_H18_A
FZ35R12ST4_H18_A
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    35 A
  • IC (最大)
    35 A
  • VCE(sat) (Tvj=25°C typ)
    1.5 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    1.72 V
  • VF
    1.72 V
  • コンフィギュレーション
    Single switch
  • パッケージ
    Easy S
  • 寸法 (width)
    36.5 mm
  • 寸法 (length)
    47.3 mm
  • 技術
    IGBT4 - T4
  • 特長
    PressFIT
  • 認定
    Automotive
  • 電圧クラス (最大)
    1200 V
推奨
OPN
FZ35R12ST4H18ABPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASYS
パッケージ名 N/A
包装サイズ 20
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-EASYS
パッケージ名 -
包装サイズ 20
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EasyPACK™S 1200 V, 35 A single switch IGBT module with TRENCHSTOP™ IGBT7/4 and an emitter-controlled 7 diode, with NTC temperature sensor and high current PressFIT contact technology.

特長

  • High current press-fit pins
  • Continuous operating temperature of 175°C
  • Compact design
  • Low thermal resistance

利点

  • Very good pin-PCB connection
  • Better thermal performance
  • Reduced assembly efforts
  • high design flexibility
