FZ1000R33HE3
新規設計非推奨
RoHS対応

FZ1000R33HE3

3300 V, 1000 A single switch IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FZ1000R33HE3
FZ1000R33HE3
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    1000 A
  • IC (最大)
    1000 A
  • VCE(sat) (Tvj=25°C typ)
    2.55 V
  • VCES / VRRM
    3300 V
  • VF (Tvj=25°C typ)
    3.1 V
  • コンフィギュレーション
    Single switch
  • パッケージ
    IHV B
  • 寸法 (length)
    130 mm
  • 寸法 (width)
    140 mm
  • 技術
    IGBT3 - E3
  • 認定
    Industrial, Traction
  • 電圧クラス (最大)
    3300 V
OPN
FZ1000R33HE3BPSA1
製品ステータス not for new design
インフィニオン パッケージ AG-IHVB130
パッケージ名 N/A
梱包サイズ 2
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス not for new design
インフィニオン パッケージ AG-IHVB130
パッケージ名 -
梱包サイズ 2
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
IHV B 3300 V , 1000 A 130 mm single-switch IGBT Module with TRENCHSTOP™ IGBT 3 and Emitter Controlled diode - The experienced solution for traction and industry applications.Also available as soft switching, low loss device: FZ1000R33HL3

特長

  • High DC stability
  • Decades of field experience
  • Low switching losses
  • Low VCEsat
  • Tvj op=150°C
  • AlSiC base plate with AlN substrate
  • for increased Thermal cycling
  • Fire & smoke EN45545 R22, R23 : HL3
  • Package with CTI > 600

利点

  • Standardized housing: 130x140x38 mm
  • decades of field experience
  • Long service life
  • Tough against overloads & faults
  • Low FIT Rate
  • UL recognized
  • Remark:
  • Not recommended for new Design
  • Alternative is FZ825R33HE4D

図

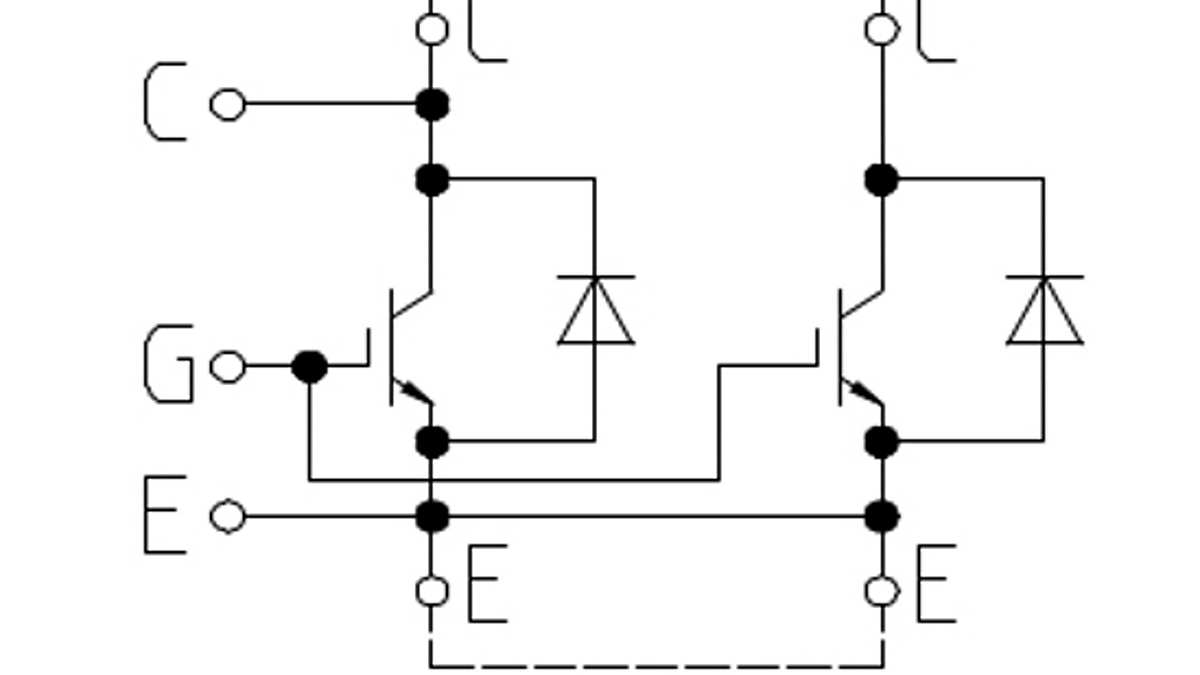

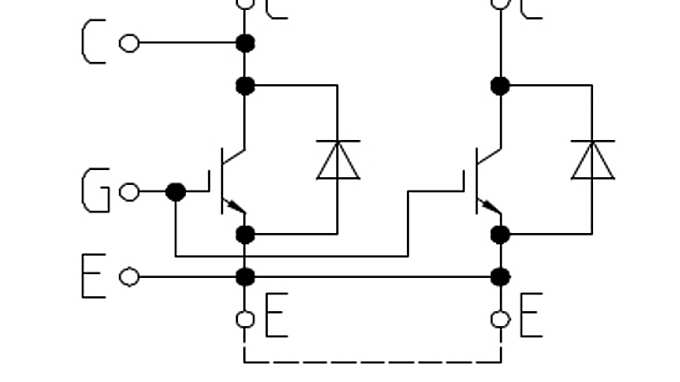

IHV_A_FZ
IHV_A_FZ
IHV_A_FZ IHV_A_FZ IHV_A_FZ
×
