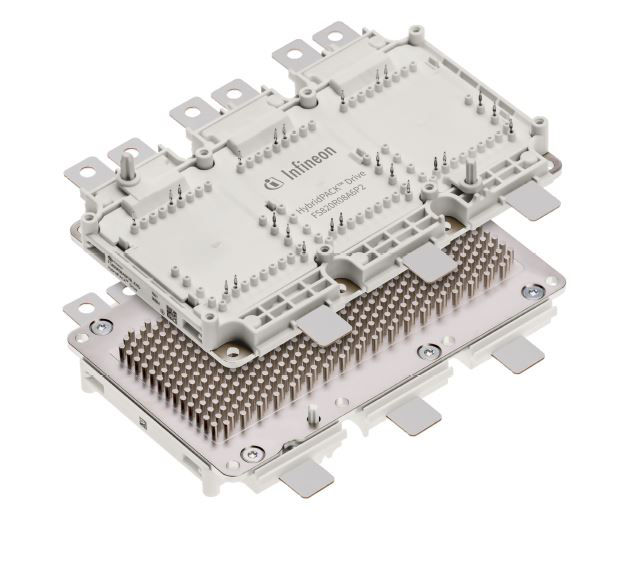

FS820R08A6P2

生産終了
750 V、820 A 6パック車載認定 IGBT モジュール
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS820R08A6P2
FS820R08A6P2
データシート

Product details

  • IC(nom) / IF(nom)
    820 A
  • IC max
    1640 A
  • VCE(sat) (Tvj=25°C typ)
    1.1 V
  • VCES (Tvj=25°C typ)
    750 V
  • VF (Tvj=25°C typ)
    1.45 V
  • アプリケーション
    CAV, eMobility, Hybrid Electric Vehicles, Drives
  • コンフィギュレーション
    Sixpack
  • パッケージ
    HybridPACK™ Drive
  • 冷却コンセプト
    PinFin baseplate
  • 寸法 (length)
    152 mm
  • 寸法 (width)
    92 mm
  • 技術
    IGBT EDT2
  • 特長
    PinFin Baseplate, Short Tabs
  • 認定
    Automotive
  • 電圧クラス max
    750 V
OPN
FS820R08A6P2BPSA1
製品ステータス discontinued
インフィニオンパッケージ AG-HDG1-7511
パッケージ名 N/A
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ AG-HDG1-7511
パッケージ名 -
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EDT2 IGBTおよびダイオードを搭載したHybridPACK™ドライブモジュールは、ハイブリッド車および電気自動車のアプリケーション向けに設計された車載用認定パワーモジュールです。FS820R08A6P2製品のPinFin構造の直接冷却ベースプレートは、実装されたチップセットを最大限に活用し、優れた熱特性を示します。

機能

  • ブロッキング電圧 750V
  • Low VCEsat
  • 低スイッチング損失
  • Low Qg and Cres
  • Low Inductive Design
  • Tvj op = 150°C
  • 短時間 ext Op Tvj op = 175°C

利点

  • コンパクトデザイン
  • 一体型NTC温度センサー
  • PressFITコンタクトテクノロジー
  • RoHS対応
  • メカニカルガイドエレメント
