FS400R07A3E3

生産終了
電気自動車アプリケーション向けに設計されたHybridPACK™ DC6 705 V、400 A 3相6パックTRENCHSTOP™ IGBT3
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS400R07A3E3
FS400R07A3E3
データシート

Product details

  • IC(nom) / IF(nom)
    400 A
  • IC max
    400 A
  • VCE(sat) (Tvj=25°C typ)
    1.45 V
  • VCES (Tvj=25°C typ)
    705 V
  • VF (Tvj=25°C typ)
    1.55 V
  • アプリケーション
    eMobility, Hybrid Electric Vehicles, Drives, CAV, Aircon
  • コンフィギュレーション
    Sixpack
  • パッケージ
    HybridPACK™ DC6
  • 冷却コンセプト
    Flat baseplate
  • 寸法 (length)
    128 mm
  • 寸法 (width)
    98 mm
  • 技術
    IGBT3 - E3
  • 特長
    Flat Baseplate
  • 認定
    Automotive
  • 電圧クラス max
    705 V
OPN
FS400R07A3E3BOMA1
製品ステータス discontinued
インフィニオンパッケージ AG-HP1-311
パッケージ名 N/A
包装サイズ 16
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ AG-HP1-311
パッケージ名 -
包装サイズ 16
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
インフィニオンのHybridPACKTMパワーモジュールは、IGBTの広範な開発経験と研究により、マイルドハイブリッドインバータや発電機に優れた熱性能と信頼性を提供します。空冷または液冷に適しており、銅製ベースプレート、高性能セラミック基板、および強化されたワイヤボンディングを特長としています。ドライバーステージのPCBを上部にはんだ付けすることでコンパクトな設計を実現し、電源接続はネジ端子で行われます。

機能

  • ブロッキングV能力を705V
  • VCEsat温度係数
  • 低VCEsat
  • 低スイッチング損失
  • 低誘導設計
  • Tvj op = 150°C
  • 2.5 kV AC 1min 絶縁
  • Al2O3抵抗
  • 銅ベースプレート
  • 統合NTC温度センサー
  • 高い機械的堅牢性

用途

図

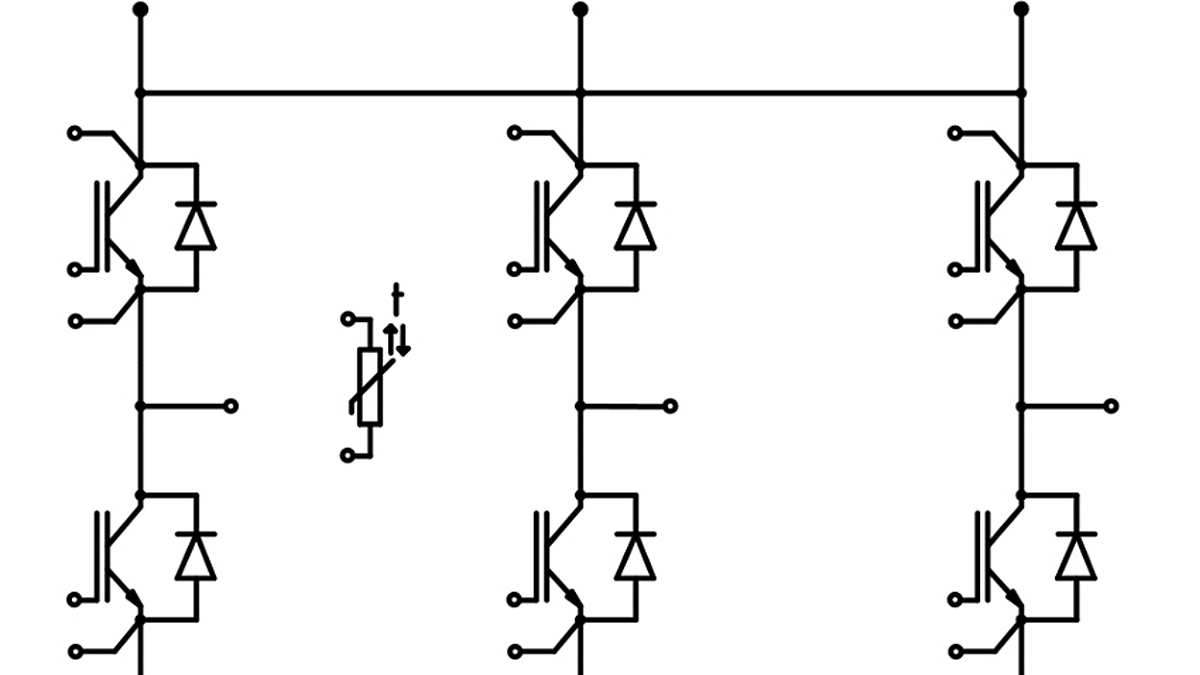

HybridPACK_1_Module
