Active and preferred
RoHS準拠

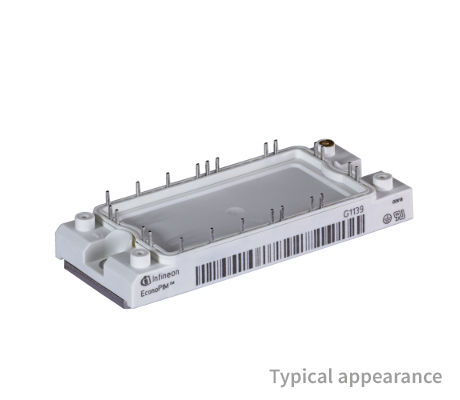

FP50R12N2T7_B11

1200 V, 50 A PIM IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP50R12N2T7_B11
FP50R12N2T7_B11
データシート

Product details

  • IC(nom) / IF(nom)
    50 A
  • IC max
    50 A
  • VCE(sat) (Tvj=25°C typ)
    1.5 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    1.72 V
  • コンフィギュレーション
    PIM
  • パッケージ
    EconoPIM™ 2
  • 寸法 (length)
    107.5 mm
  • 寸法 (width)
    45 mm
  • 技術
    IGBT7 - T7
  • 特長
    PressFIT
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
FP50R12N2T7B11BPSA2
製品ステータス active and preferred
インフィニオンパッケージ AG-ECONO2B
パッケージ名 N/A
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-ECONO2B
パッケージ名 -
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EconoPIM™ 2 1200 V, 50 A three phase PIM IGBT module with TRENCHSTOP™ IGBT7 , Emitter Controlled 7 diode, NTC and PressFIT contact technology . The PIM (Power Integrated Modules) with integration of rectifier and brake chopper enables system cost savings.

機能

  • TRENCHSTOP™ IGBT7
  • Low VCEsat and Low switching losses
  • Overload operation up to 175°C
  • 2.5 kV AC 1min insulation
  • High reliability and power density
  • Copper base plate
  • Optimized heat spread
  • High power density
  • PressFIT contact technology
  • RoHS compliant
