Active and preferred
RoHS準拠

FP15R12W2T4

1200 V, 15 A PIM IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP15R12W2T4
FP15R12W2T4
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    15 A
  • IC max
    15 A
  • VCE(sat) (Tvj=25°C typ)
    1.85 V
  • VF (Tvj=25°C typ)
    1.75 V
  • コンフィギュレーション
    PIM
  • パッケージ
    EasyPIM™ 2B
  • 寸法 (length)
    56.7 mm
  • 寸法 (width)
    48 mm
  • 技術
    IGBT4 - T4
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
FP15R12W2T4BOMA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY2B
パッケージ名 N/A
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-EASY2B
パッケージ名 -
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

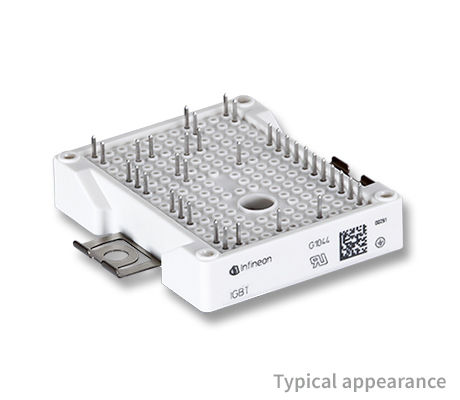

EasyPIM™ 2B 1200 V, 15 A PIM IGBT module with fast Trench/Fieldstop IGBT4, Emitter Controlled 4 diode and NTC

機能

  • Low switching losses
  • Trench IGBT4
  • VCEsatwith positive temp. coeffici.
  • Low VCEsat
  • Al2O3 substrate
  • Compact design
  • RoHS compliant
  • Rugged mounting
  • Integrated mounting clamps

図

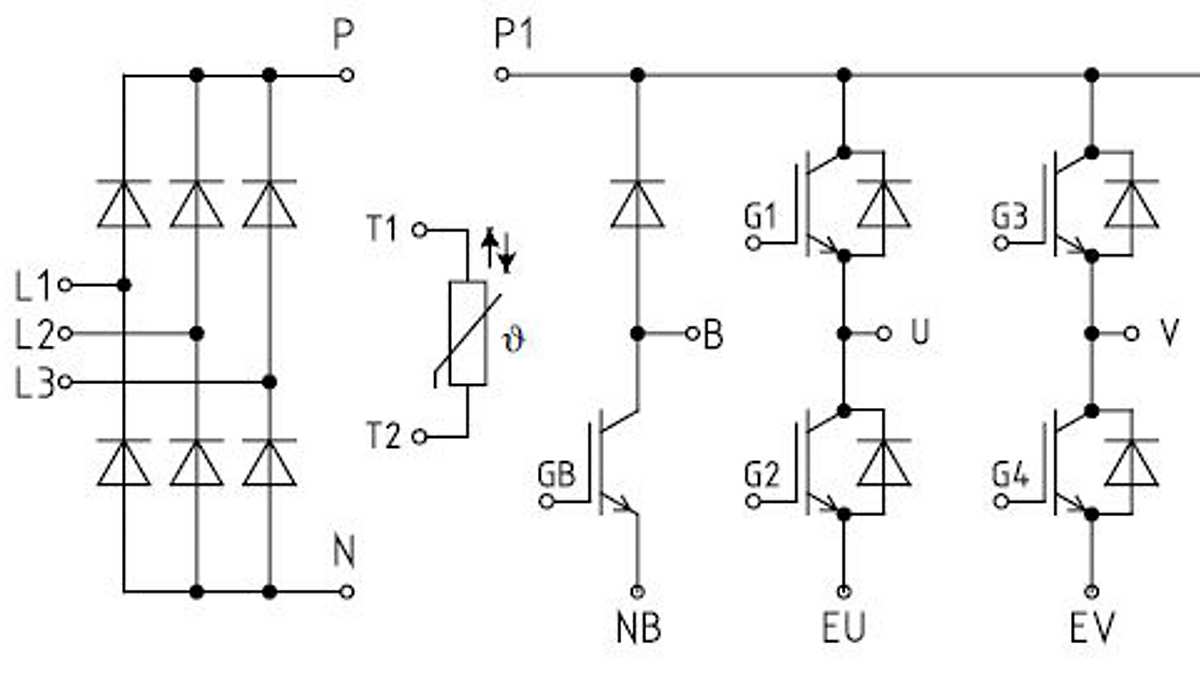

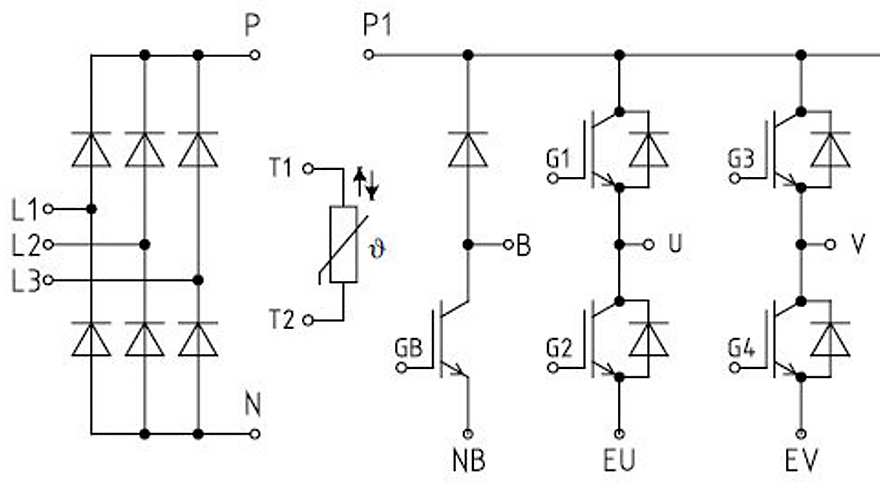

Circuit_diagram_EasyPIM_2B_a
Circuit_diagram_EasyPIM_2B_a
Circuit_diagram_EasyPIM_2B_a Circuit_diagram_EasyPIM_2B_a Circuit_diagram_EasyPIM_2B_a
×
