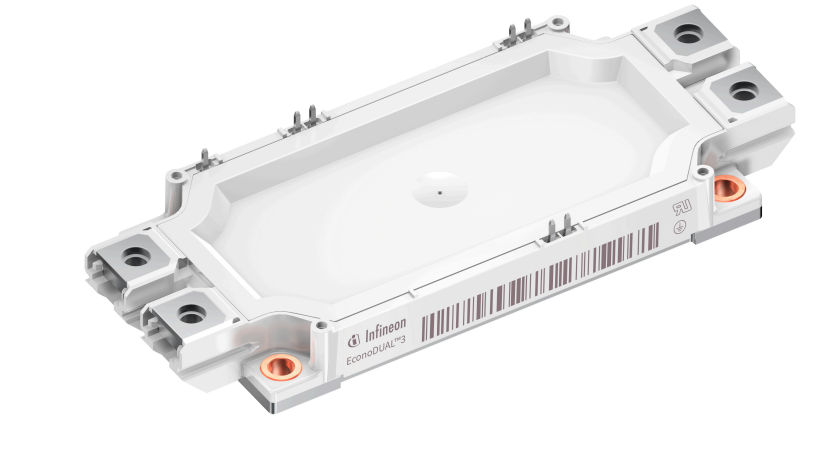

FF900R17ME7C

1700 V, 900 A halfbridge IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF900R17ME7C
FF900R17ME7C
データシート

Product details

  • IC(nom) / IF(nom)
    900 A
  • IC max
    900 A
  • VCE(sat) (Tvj=25°C typ)
    1.7 V
  • VCES / VRRM
    1700 V
  • VF (Tvj=25°C typ)
    2.55 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    EconoDUAL™ 3
  • 寸法 (length)
    152 mm
  • 寸法 (width)
    62 mm
  • 技術
    IGBT7 - E7
  • 特長
    Solder pin
  • 認定
    Industrial
  • 電圧クラス max
    1700 V
推奨
OPN
FF900R17ME7CBPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-ECONOD
パッケージ名 N/A
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-ECONOD
パッケージ名 -
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EconoDUAL™ 3 1700 V, 900 A halfbridge TRENCHSTOP™ IGBT7 module with emitter controlled 8 diode for best-in-class wind turbines.

機能

  • Latest emitter controlled diode
  • 3.4 kV isolation
  • Highest power density
  • Best-in-class VCEsat
  • Optimized switching losses
  • Enhanced controllability of dv/dt
  • Enhanced cosmic ray robustness
  • Improved terminals
  • Solder control pins
  • Integrated NTC temperature sensor
  • Isolated baseplate

利点

  • Highest output current in ED3 footprint
  • Less parallelization of the modules
  • Reduction of total system cost
