Active and preferred
RoHS準拠

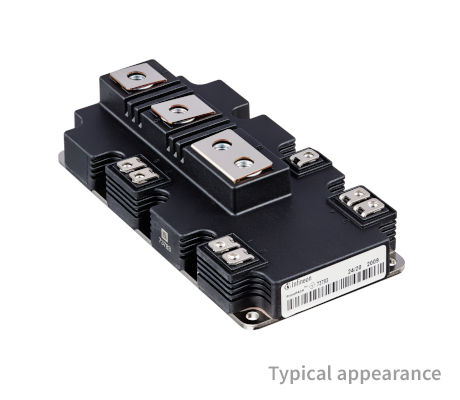

FF650R17IE4P

1700 V、650 AハーフブリッジIGBTモジュール
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF650R17IE4P
FF650R17IE4P
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    650 A
  • IC (最大)
    650 A
  • VCE(sat) (Tvj=25°C typ)
    2 V
  • VCES / VRRM
    1700 V
  • VF (Tvj=25°C typ)
    1.85 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    PrimePACK™ 2
  • 寸法 (length)
    172 mm
  • 寸法 (width)
    89 mm
  • 技術
    IGBT4 - E4
  • 特長
    TIM
  • 認定
    Industrial
  • 電圧クラス (最大)
    1700 V
推奨
OPN
FF650R17IE4PBOSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-PRIME2
パッケージ名 N/A
包装サイズ 3
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-PRIME2
パッケージ名 -
包装サイズ 3
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
PrimePACK™ 2 1700 V、650 AハーフブリッジデュアルIGBTモジュール、TRENCHSTOP™ IGBT4、NTC、高速スイッチングチップ、および熱伝導材料付き。

特長

  • 拡張動作温度Tvj op
  • 高いDC安定性
  • 高い電流密度
  • 低スイッチング損失
  • Tvj op= 150 ℃
  • 低VCEsat
  • CTI > 400のパッケージ
  • 高い沿面距離および空間距離 (クリアランス)
  • 高い電力および熱サイクル耐性
  • 銅ベースプレート
  • UL認証
