FF450R12KE7
Active and preferred
RoHS対応
鉛フリー

FF450R12KE7

1200 V, 450 A dual IGBT module
データシート
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF450R12KE7
FF450R12KE7
個.
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    450 A
  • IC (最大)
    450 A
  • VCE(sat) (Tvj=25°C typ)
    1.5 V
  • VF (Tvj=25°C typ)
    1.8 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    62 mm
  • 寸法 (width)
    61.4 mm
  • 寸法 (length)
    106.4 mm
  • 技術
    IGBT7 - E7
  • 認定
    Industrial
  • 電圧クラス (最大)
    1200 V
推奨
OPN
FF450R12KE7HPSA1
製品ステータス active and preferred
インフィニオン パッケージ AG-62MMHB
パッケージ名 N/A
梱包サイズ 10
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ AG-62MMHB
パッケージ名 -
梱包サイズ 10
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
62 mm 1200 V, 450 A dual low sat & fast trench IGBT module with TRENCHSTOP™ IGBT7 and emitter controlled diode.

特長

  • Highest power density
  • Best-in-class VCEsat
  • Tvj op = 175°C overload
  • High creepage & clearance distances
  • Isolated base plate
  • Standard housing
  • RoHS compliant
  • 4 kV AC 1 min insulation
  • Package with CTI > 400
  • UL/CSA certif. with UL1557 E83336

図

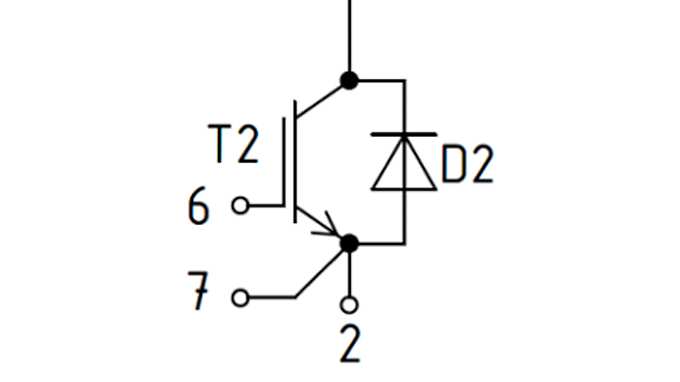

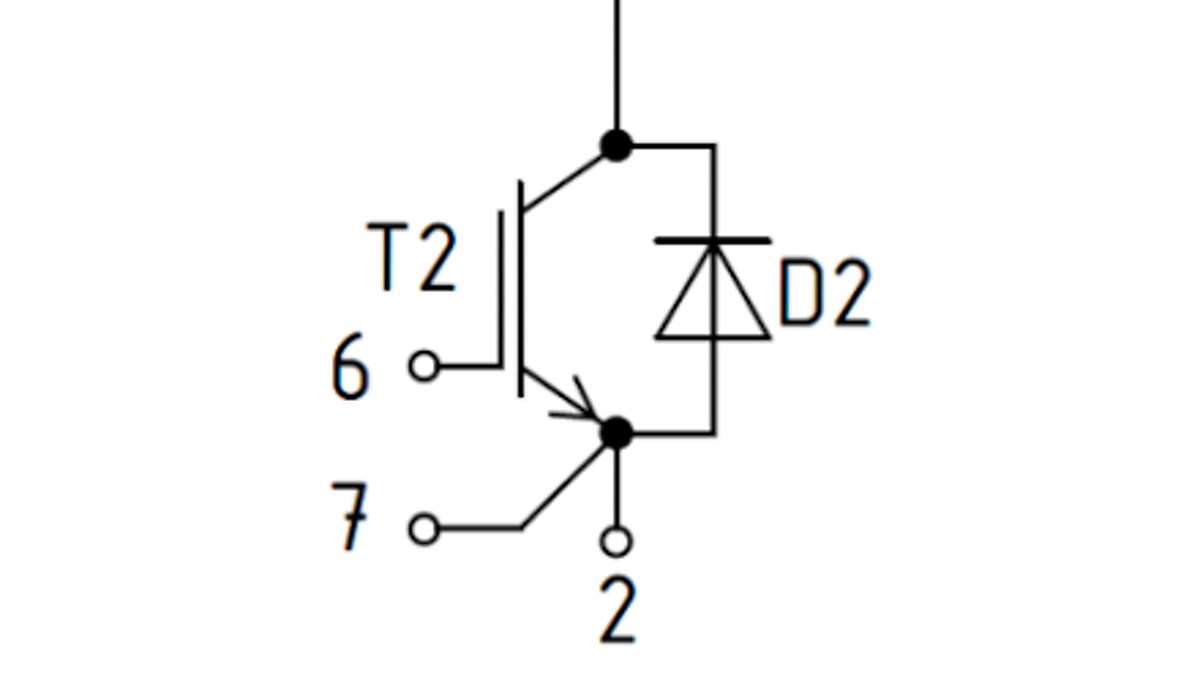

Dual_62mm_IGBT7
