Active and preferred
RoHS準拠

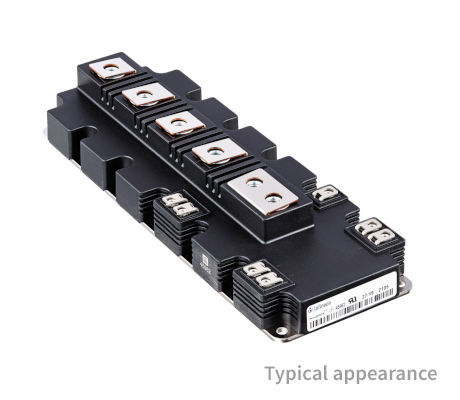

FF1500R17IP5R

1700 V, 1500 A dual IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF1500R17IP5R
FF1500R17IP5R
データシート

Product details

  • IC(nom) / IF(nom)
    1500 A
  • IC max
    1500 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VCES / VRRM
    1700 V
  • VF (Tvj=25°C typ)
    1.75 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    PrimePACK™ 3
  • 寸法 (width)
    89 mm
  • 寸法 (length)
    250 mm
  • 技術
    IGBT5 - P5
  • 特長
    .XT Technology
  • 認定
    Industrial
  • 電圧クラス max
    1700 V
推奨
OPN
FF1500R17IP5RBPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-PRIME3
パッケージ名 N/A
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-PRIME3
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
PrimePACK™ 3 1700 V, 1500 A dual IGBT module with TRENCHSTOP™ IGBT 5, .XT interconnection technology, Emitter Controlled 5 diode, NTC and one AC Terminal. The version with two AC Terminals is also available: FF1500R17IP5

機能

  • Extended Tvjop= 175°C
  • High current density
  • Low switching losses
  • Low VCEsat
  • High creepage & clearance distances
  • High power & thermal cycling capab.
