Active and preferred

FD500R65KE3-K

6500 V, 500 A chopper IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FD500R65KE3-K
FD500R65KE3-K
データシート

Product details

  • IC(nom) / IF(nom)
    500 A
  • IC max
    500 A
  • VCE(sat) (Tvj=25°C typ)
    3 V
  • VCES / VRRM
    6500 V
  • VF (Tvj=25°C typ)
    3 V
  • コンフィギュレーション
    Chopper
  • パッケージ
    IHV
  • 寸法 (width)
    140 mm
  • 寸法 (length)
    190 mm
  • 技術
    IGBT3 - E3
  • 特長
    10.4kV isolation
  • 認定
    Industrial, Traction
  • 電圧クラス max
    6500 V
推奨
OPN
FD500R65KE3KNOSA1
製品ステータス active and preferred
インフィニオンパッケージ A-IHV190
パッケージ名 N/A
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ A-IHV190
パッケージ名 -
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
6500 V IHV , 500 A 190 mm chopper IGBT Module with IGBT3 - The best solution for your medium voltage and drives applications.

機能

  • High DC stability
  • Low VCEsat
  • Extended storage temperature
  • * down to T(stg) = -55°C
  • Package with CTI > 600
  • Package insulation 10.4 kV AC 1min
  • High creepage & clearance distances
  • Increased TC capability
  • Fire & smoke EN45545 R22, R23 : HL3
  • Chopper Topology
  • Chopper Topology

利点

  • Standardized housing: 190x140x48 mm
  • decades of field experience
  • Long service life
  • Tough against overloads & faults
  • Low FIT Rate

図

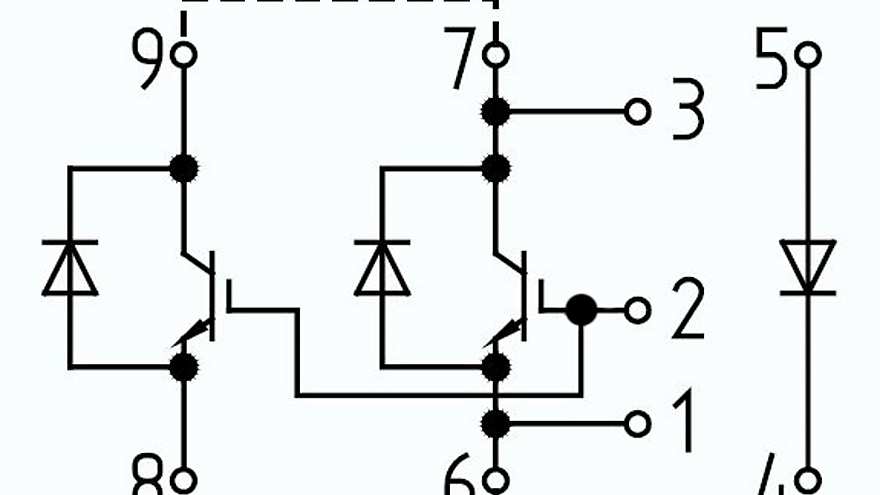

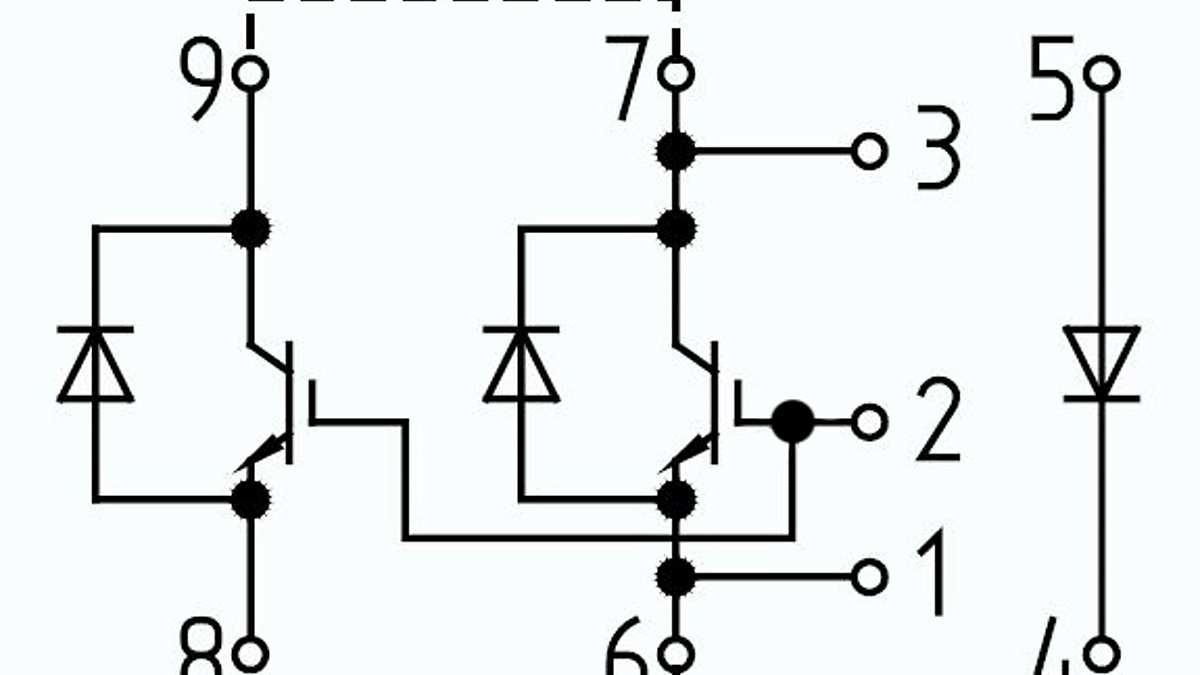

Circuit_diagram_IHV_190mm_chopper
Circuit_diagram_IHV_190mm_chopper
Circuit_diagram_IHV_190mm_chopper Circuit_diagram_IHV_190mm_chopper Circuit_diagram_IHV_190mm_chopper
×
modalImg
