ESD151-B1-W0201
Active and preferred
RoHS対応
鉛フリー

ESD151-B1-W0201

Bi-directional ESD protection device, 3.3 V, 0.08 pF, 0201
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ESD151-B1-W0201
ESD151-B1-W0201
データシート

製品仕様情報

  • CL (最大)
    0.27 pF
  • CL
    0.18 pF
  • IEFT
    20 A
  • IPP
    1 A
  • IR 範囲
    0.1 nA～20 nA
  • Rdyn (forward)
    0.39 Ω
  • Rdyn (reverse)
    0.39 Ω
  • Vcl typ. reverse (@16A)
    9.5 V
  • VESD 範囲
    -9 kV～9 kV
  • VWM 範囲
    -3.6 V～3.6 V
  • 保護された回線
    1
  • 環境規制対応
    RoHS compliant, Halogen free
推奨
OPN
ESD151B1W0201E6327XTSA1
製品ステータス active and preferred

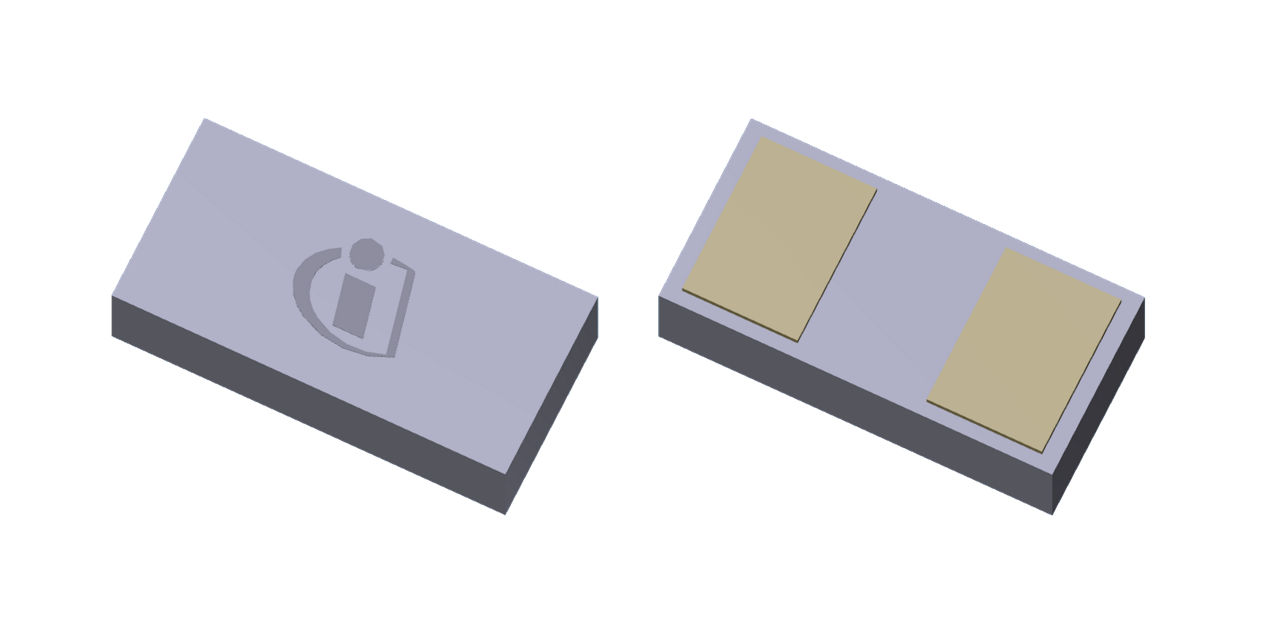

インフィニオン パッケージ
SG-WLL-2
パッケージ名 N/A
梱包サイズ 15000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 1
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ
SG-WLL-2
パッケージ名 -
梱包サイズ 15000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 1
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
This Infineon ESD (electrostatic discharge) protection device has a bi-directional and symmetric I/V characteristic and excellent clamping performance.

特長

  • ESD / transient protection according to:
    - IEC61000-4-2 (ESD): ±10 kV (air) / ±9 kV (contact)
    - IEC61000-4-4 (EFT): ±1 kV / ±20 A (5/50 ns)
    - IEC61000-4-5 (Surge): ±1 A (8/20 μs)
  • Bi-directional maximum working voltage: VWM = ±3.6 V
  • Line capacitance: CL= 0.08 pF at f = 10 GHz
  • Clamping voltage: Vcl = 4.2 V at ITLP = 4 A with Rdyn = 0.39 Ω
  • Very low leakage current: IL = 0.1 nA
  • Small form factor SMD size, low profile (0.58 x 0.28 x 0.15 mm³)
