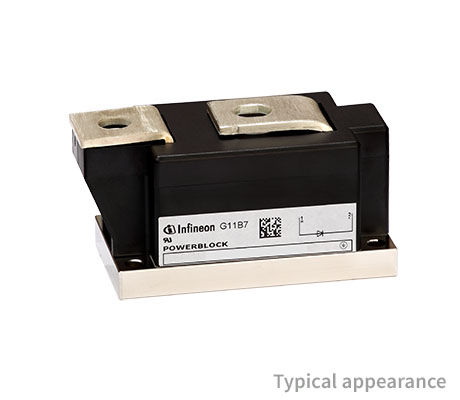

DZ540N22K
アクティブ
RoHS対応
鉛フリー

DZ540N22K

50 mm Single Rectifier Diode Module with 2200 V in pressure contact technology
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DZ540N22K
DZ540N22K
データシート

製品仕様情報

  • IFAVM/TC / ITAVM/TC [A/°C] (@180° el sin)
    540/100
  • IFSM / ITSM [A] (@10ms, Tvj max)
    14000
  • rT [mΩ] (@Tvj max)
    0.31
  • RthJC [K/W] (@180° el sin)
    0.078
  • Tvj [°C]
    150
  • VDRM / VRRM [V]
    2200
  • VT0 [V] (@Tvj max)
    0.78
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    980
  • コンフィギュレーション
    Single Rectifier Diode
  • パッケージ
    50 mm
  • 製品ラインアップ
    Power Block
推奨
OPN
DZ540N22KXPSA1 DZ540N22KHPSA1
製品ステータス active not for new design
インフィニオン パッケージ BG-PB501EC-1
BG-PB501-1
パッケージ名 N/A N/A
梱包サイズ 3 3
梱包形態 TRAY TRAY
MSL (湿度感受性レベル) NA NA
防湿梱包 NON DRY NON DRY
鉛フリー Yes Yes
ハロゲンフリー Yes No
RoHS対応 Yes Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ BG-PB501EC-1
パッケージ名 -
梱包サイズ 3
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

製品ステータス not for new design
インフィニオン パッケージ
BG-PB501-1
パッケージ名 -
梱包サイズ 3
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
Single Rectifier Diode 50 mm Power Block 2200 V, 540 A module for phase control in pressure contact technology using an isolated copper base plate.

特長

  • Pressure contact technology
  • Industrial standard package
  • Electrically insulated baseplate
  • Short on fail
  • Highest robustness
  • High reliability
