アクティブで優先
RoHS準拠

DF8MR12W1M1HF_B67

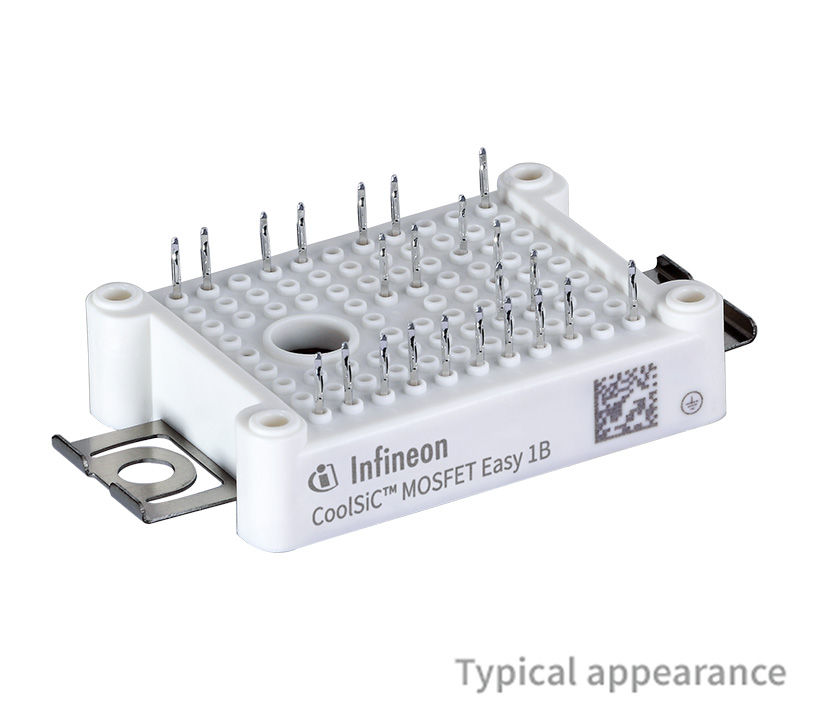

Booster 1200 V CoolSiC™ MOSFET Module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DF8MR12W1M1HF_B67
DF8MR12W1M1HF_B67
データシート

Product details

  • RDS (on) (@ Tj = 25°C)
    16 mΩ
  • Applications
    EV Charger, Solar, UPS, ESS
  • Configuration
    Booster
  • Housing
    Easy 1B
  • Dimensions (length)
    62.8 mm
  • Dimensions (width)
    33.8 mm
  • Features
    PressFIT
  • Qualification
    Industrial
推奨
OPN
DF8MR12W1M1HFB67BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY1B
パッケージ名 N/A
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-EASY1B
パッケージ名 -
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EasyPACK™ 1B 1200 V, 16 mΩ and 2 MPPTs booster module with CoolSiC™ MOSFET enhanced generation 1 and PressFIT Contact Technology .

機能

  • Best-in-class package: 12 mm height
  • Easy module packages
  • Very low module stray inductance
  • Wide RBSOA
  • 1200 V CoolSiC™ MOSFET
  • Gate drive vol.: +15…+18 V & 0…-5 V
  • Max. gate-source v.: +23 V & -10 V
  • Tvjop under overload condi. < 175°C
  • PressFIT pins
  • Integrated NTC temperature sensor
