CYPAS213A1-32LQXQ

Integrated secondary-side controller with USB PD and SR
データシート

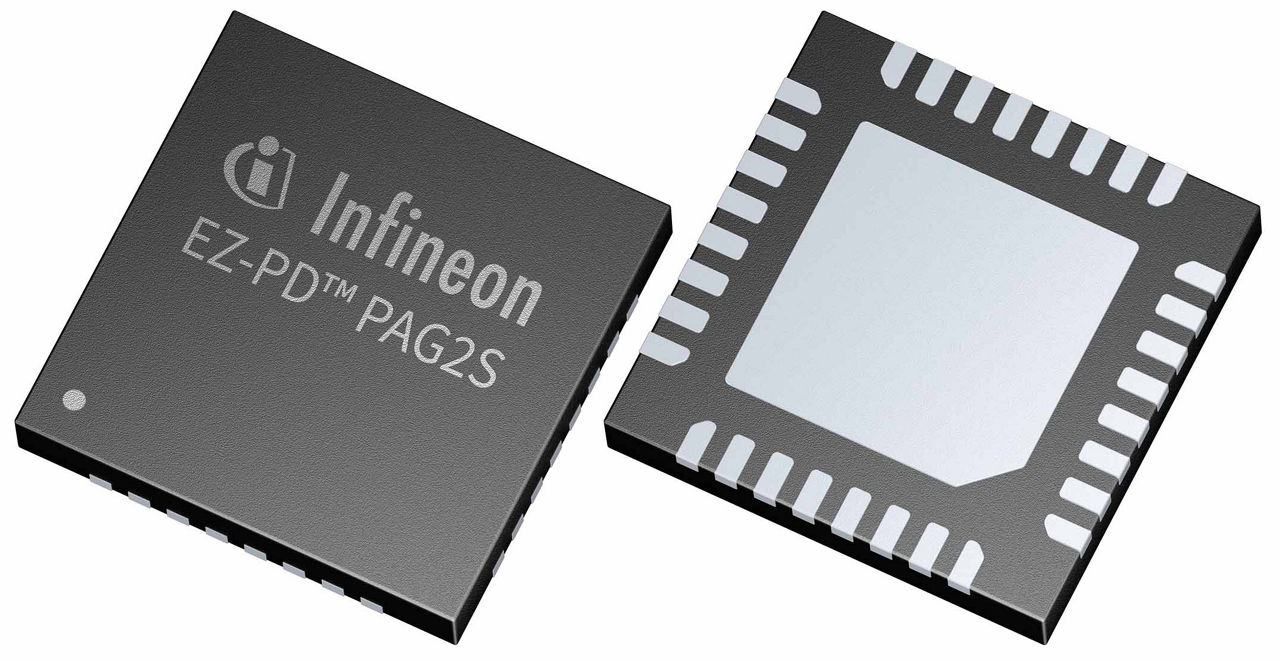

パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CYPAS213A1-32LQXQ
CYPAS213A1-32LQXQ
EA.
データシート

Product details

  • GPIOs
    10
  • SRAM
    8 kByte
  • USB Standard
    USB-PD 3.1
  • VBUS Short Protection
    Y
  • VCONN FET
    Y
  • Applications
    USB-C PD chargers and adapters
  • Software Tools
    EZ-PD™ Configuration, ModusToolBox™
  • Package Type
    32-pin QFN
  • Peak Reflow Temp
    260 °C
  • Family
    EZ-PD™ PAG2S
  • Flyback converter type
    QR, CrCM, DCM, CCM
  • Flash
    64 kByte
  • Protection features (OVP, OCP, SCP and ESD)
    Y
  • Operating Temperature
    -40 °C to 105 °C
  • Operating Voltage
    3.3 V to 30 V
  • Temperature grade
    Extended Industrial
  • Product Description
    PS integrated USB PD and synchronous-rectification controller
  • Product Category
    AC-DC DC-DC PD solutions
推奨
OPN
CYPAS213A132LQXQXQLA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-32
パッケージ名 QFN-32 (002-15160)
包装サイズ 4900
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-32
パッケージ名 QFN-32 (002-15160)
包装サイズ 4900
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EZ-PD™ PAG2S CYPAS213A1-32LQXQ works as PD + SR integrated controller by pairing with any 3rd party PWM controller. The device’s synchronous rectifier (SR) supports fast turn-on delay and turn-off delay, DCM and CCM primary converters, logical and non-logical level MOSFET, and volt-second integration scheme to avoid false SR turn-on.

機能

  • USB PD and SR
  • Support DCM and CCM primary converter
  • 20 kHz - 300 kHz switching frequency
  • Volt-second Integration
  • Short turn-on and off delay
  • 28V EPR
  • Tray packing

利点

  • High programmability
  • High system integration with lower BOM
  • High-efficient
  • Low standby power
