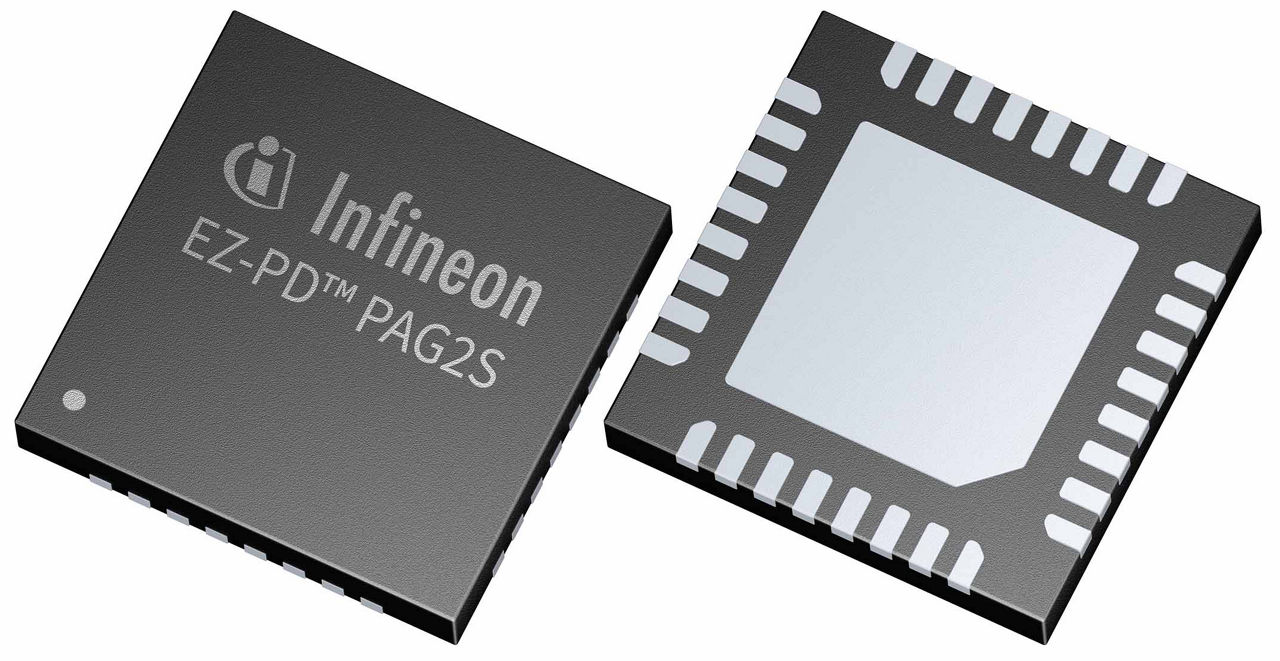

CYPAS211A1-32LQXQT

Integrated secondary-side QR-ZVS controller with USB PD, SR, and PWM
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CYPAS211A1-32LQXQT
CYPAS211A1-32LQXQT
EA.
データシート

Product details

  • GPIO
    10
  • SRAM
    8 kByte
  • USB規格
    USB-PD 3.0
  • VBUS短絡保護
    Y
  • VCONN FET
    Y
  • アプリケーション
    USB-C PD chargers and adapters
  • ソフトウェア ツール
    EZ-PD™ Configuration, ModusToolBox™
  • パッケージ タイプ
    32-pin QFN
  • ピークリフロー温度
    260 °C
  • ファミリー
    EZ-PD™ PAG2S
  • フライバック コンバーター タイプ
    QR, DCM, CCM
  • フラッシュ
    64 kByte
  • 保護機能(OVP、OCP、SCP、ESD)
    Y
  • 動作温度
    -40 °C to 105 °C
  • 動作電圧
    3.3 V to 30 V
  • 温度グレード
    Extended Industrial
  • 製品の説明
    EZ-PD™ PAG2S-QZ integrated USB PD and secondary-side QR-ZVS controller
  • 製品カテゴリ
    AC-DC DC-DC PD solutions
推奨
OPN
CYPAS211A132LQXQTXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-32
パッケージ名 QFN-32 (002-15160)
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-32
パッケージ名 QFN-32 (002-15160)
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EZ-PD™ PAG2S CYPAS211A1-32LQXQT supports QR-ZVS flyback converter by pairing with EZ-PD™ PAG2P. The device supports ZVS operation through a secondary-side SR control scheme without additional aux winding and switch.

機能

  • USB PD, SR, and PWM
  • QR-ZVS
  • DCM, CrCM, and CCM
  • 20 kHz - 300 kHz switching frequency
  • 28V EPR
  • Tape and reel packing

利点

  • High programmability
  • Secondary-side controlled
  • High system integration with lower BOM
  • High-efficient
  • Low standby power
