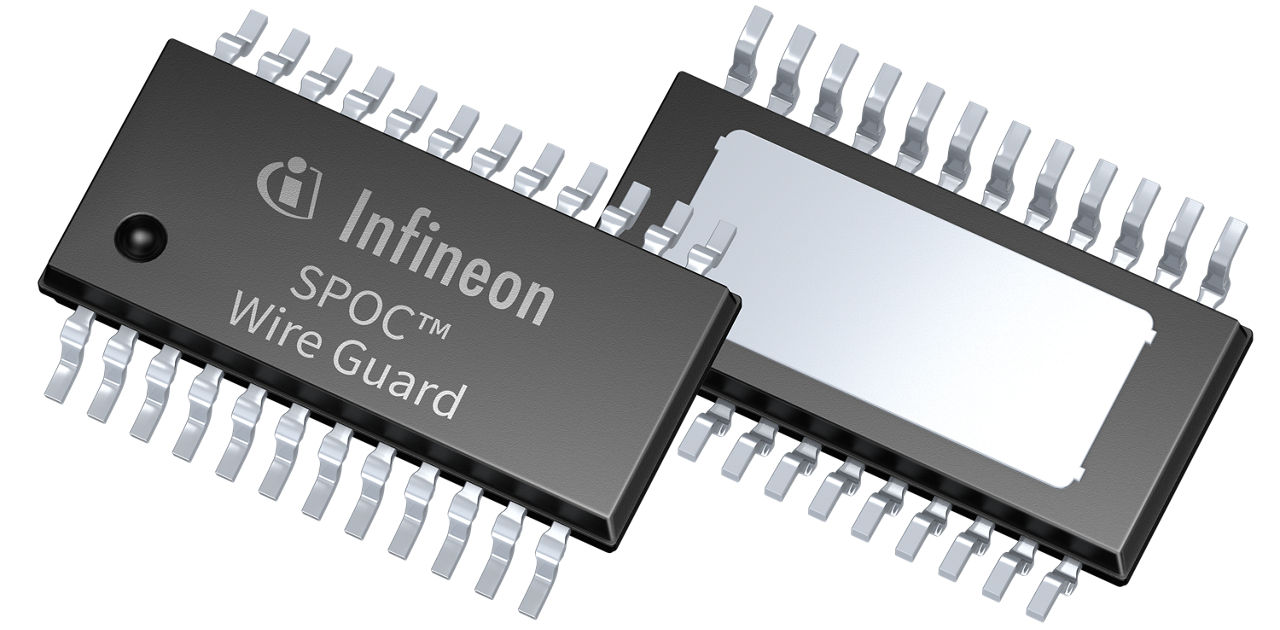

BTS80009-SWPF-1ES

12 V | 1.1 mΩ | 34.5 A | I²tワイヤー保護 | SPI | 1chスマートHSスイッチ | ISO 26262準拠 | PG-TSDSO-24 | SPOC™ Wire Guard 12 V
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS80009-SWPF-1ES
BTS80009-SWPF-1ES
データシート

製品仕様情報

  • Configurable overcurrent protection 範囲
    73 A～214 A
  • Currently planned availability until at least
    2038
  • Extended operating voltage 範囲
    2.8 V～28 V
  • ID (マルチ)
    3.42 A
  • ID(lim) (最小)
    63.3 A
  • I²tワイヤ保護範囲 範囲
    21.4 A～38.3 A
  • PWM入力
    0
  • SPI
    24 Bit
  • VDS(CL) 範囲
    33 V～42 V
  • クランキングモード
    Yes
  • スタンバイモード
    Yes
  • チャネルあたりの公称負荷電流
    34.5 A
  • チャネル
    1
  • デイジーチェーン機能
    Yes
  • ハロゲンフリー
    Yes
  • ファミリー
    SPOC™ Wire Guard 12V
  • リンプホーム機能
    Yes
  • 動作温度 範囲
    -40 °C～150 °C
  • 実装
    SMT
  • 推奨動作電圧 範囲
    5 V～20 V
  • 診断
    digital diagnosis, Analog
  • 認定
    Automotive
  • 認証
    ISO 26262-compliant
  • 負荷電流
    34.5 A
  • 過電流保護
    Configurable Current Limitation
  • 静止電流 (最大)
    5 µA
推奨
OPN
BTS80009SWPF1ESXUMA1
製品ステータス active and preferred
インフィニオン パッケージ
PG-TSDSO-24
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ
PG-TSDSO-24
パッケージ名 -
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
BTS80009-SWPF-1ESは、シングルチャネルのハイサイド パワー スイッチであり、SPOC™ Wire Guardファミリーの1つです。このデバイスは、設定可能なI²tワイヤー保護や過電流制限などの保護機能を備えています。また、アイドル モード、不揮発性メモリ、強化されたデジタル診断 (事前警告を含む) 、および容量性負荷スイッチング モードも備えています。

特長

  • 自己保護機能付きハイサイド スイッチ
  • デイジーチェーン対応24ビットSPI (CRC付き)
  • SPIで設定可能なI²tワイヤー保護
  • SPIで設定可能な過電流制限
  • SPIで設定可能なデバイス構成
  • パーキング中 (アイドル モード) の電源供給維持
  • 高度なデジタル診断および事前警告
  • SPIで設定可能な低電圧ロックアウト
  • 不揮発性メモリ
  • stuck-at-ONを検出するためのスイッチ診断機能
  • 容量性負荷スイッチング モード
  • ISO 26262準拠

利点

  • ソフトウェアによる高い設定自由度
  • 高精度等温ワイヤー保護
  • 電源保護のための負荷遮断
  • 高速故障分離機能を内蔵
  • NVMによるユーザー設定可能な安全状態
  • 高速システム起動のサポート
  • 最大20 mFのコンデンサ充電
  • 事前警告によるマイクロコントローラーの負荷軽減
  • ロジック電源なしでの動作をサポート
  • 低消費電力のアイドル モード
  • パーキング中の動的負荷制御
  • ISO 26262準拠 (ASIL-Dまで)
