BTS71040-4ESP

The BTS71040-4ESP is a SPI Power Controller, providing protection functions and diagnosis
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS71040-4ESP
BTS71040-4ESP
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • IL(OVL0)
    48 A
  • IL (@TA = 85°C with parallelization) max
    6 A
  • ILNominal Current @ TA = 85°C [A]
    4x3A
  • PWM Engine Integrated
    No
  • PWM Inputs
    4
  • SPI
    8 Bit
  • Open Load Disable Function
    N/A
  • Open Load Detection
    On and Off
  • Cranking mode
    N/A
  • Standby Mode
    Yes
  • Channel Mix RDS (on) (@ Tj = 25°C [mΩ])
    4x22.5
  • Channel Mix RDS (on) (@ Tj = 150°C [mΩ])
    4x38
  • Channels
    4
  • Daisy-Chain Capability
    Yes
  • Lamp driving capability
    4x27 Watt
  • Reverse ON
    Yes
  • Limp Home Feature
    Yes
  • Undervoltage Shutdown
    Yes
  • Undervoltage Recovery Delay
    No
  • Classification
    ISO 26262-ready
  • External Drive Capability
    No
  • Short GND Detection
    Yes
  • Certifications
    ISO 26262-ready
  • Adjustable Slewrate
    Yes
  • Overload shutdown
    Yes
  • Over Current Protection
    Configurable Restart or Latch
  • Quiescent Current max
    0.4 µA
推奨
OPN
BTS710404ESPXUMA1
製品ステータス active and preferred
インフィニオンパッケージ

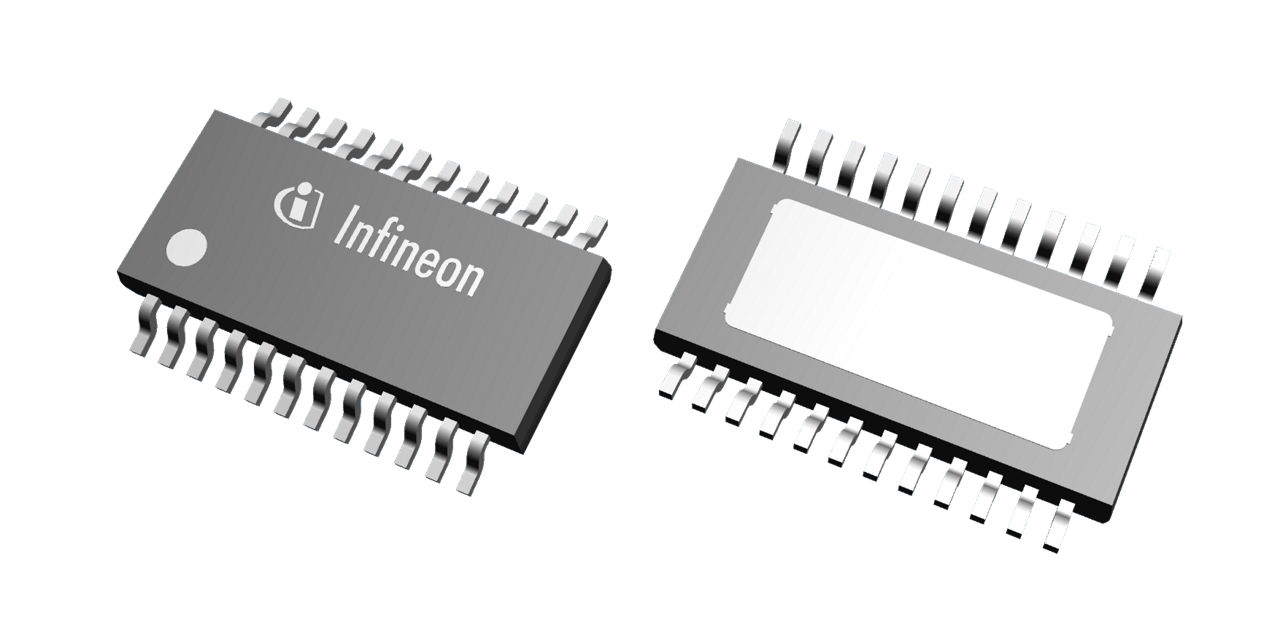

PG-TSDSO-24
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-24
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The device is integrated in SMART7 technology.

機能

  • High-Side Switch with Diagnosis&Embedded
  • Part of SPOC™+2 Family
  • Daisy Chain capable SPI interface
  • 3.3 V and 5 V compatible logic pins
  • Slew rate control for all Channels
  • Reverse ON for low power dissipation
  • Green Product (RoHS compliant)
  • Qualified in accordance AEC Q100 grade 1
  • Protection FeaturesAbsolute
  • Overcurrent Protection with Restart
  • Undervoltage shutdown
