BTS7050-2EPL

The BTS7050-2EPL is a Smart High-Side Power Switch, providing protection functions and diagnosis
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS7050-2EPL
BTS7050-2EPL
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • IL公称電流 (@ TA = 85°C)
    3 A
  • RDS (on) (@ Tj = 25°C)
    50 mΩ
  • RDS (on) (@ Tj = 150°C) max
    100 mΩ
  • toff (Turn OFF time) max
    220 µs
  • ton (Turn ON time) max
    210 µs
  • イリノイ (Short Circuit Current)
    9.48 A
  • チャネル
    2
  • ハロゲンフリー
    yes
  • ファミリー
    PROFET™ +2 12V
  • 低電圧復帰遅延
    No
  • 分類
    ISO 26262-ready
  • 動作温度
    -40 °C to 150 °C
  • 実装
    SMT
  • 推奨動作電圧
    3 V to 28 V
  • 診断
    Sense
  • 認定
    Automotive
  • 認証
    ISO 26262-ready
  • 負荷電流
    3 A
  • 電流制限
    7.45 A to 11.5 A
推奨
OPN
BTS70502EPLXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The product has a Capacitive Load Switching mode implemented to charge capacitive loads and to reduce current peaks during switch on of capacitors.

機能

  • High-Side Switch with Diagnosis&Embedded
  • Part of PROFETTM+2 12V Family
  • Switch ON capability while(Inverse ON)
  • Capacitive load switching mode
  • Qualified in accordance AEC Q100 grade 1
  • Temp Limitation with Controlled Restart
  • Overcurrent Protection with Restart
  • Undervoltage shutdown
  • OverV protection with extern components
  • Proportional load current sense
  • Open Load in ON and OFF state
  • Short circuit to ground and battery

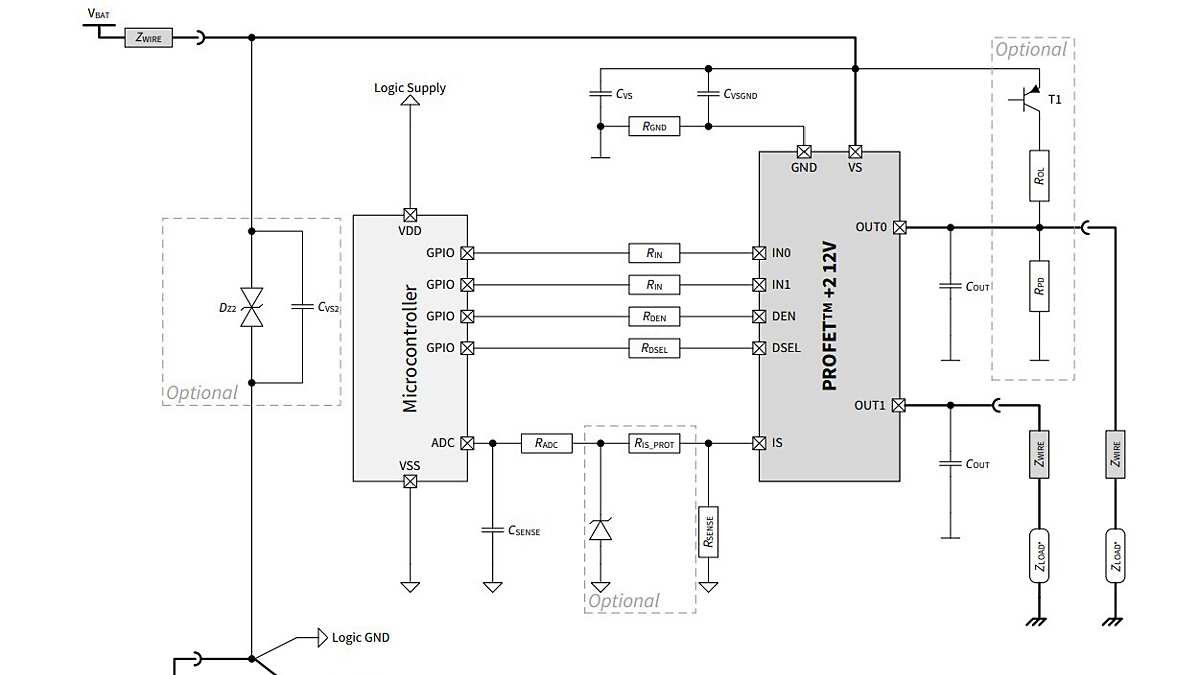

図

BTS7090-2EPL-Diagram
BTS7090-2EPL-Diagram
BTS7090-2EPL-Diagram BTS7090-2EPL-Diagram BTS7090-2EPL-Diagram
×
