BTS7004-1EPZ

The BTS7004-1EPZ is a Smart High-Side Power Switch, providing protection functions and diagnosis
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS7004-1EPZ
BTS7004-1EPZ
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • IL Nominal Current (@ TA = 85°C)
    15 A
  • RDS (on) (@ Tj = 150°C) max
    8 mΩ
  • RDS (on) (@ Tj = 25°C)
    4.4 mΩ
  • toff (Turn OFF time) max
    220 µs
  • ton (Turn ON time) max
    210 µs
  • IL (Short Circuit Current)
    117.5 A
  • Channels
    1
  • Family
    PROFET™ +2 12V
  • Undervoltage Recovery Delay
    Yes
  • Classification
    ISO 26262-ready
  • Operating Temperature
    -40 °C to 175 °C
  • Mounting
    SMT
  • Recommended Operating Voltage max
    28 V
  • Recommended Operating Voltage min
    3.1 V
  • Diagnostics
    Sense
  • Qualification
    Automotive
  • Certifications
    ISO 26262-ready
  • Load Current
    15 A
  • Current Limit
    88 A to 114 A
推奨
OPN
BTS70041EPZXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The device is suitable for applications with extended or/and high temperature mission profiles.

機能

  • High-Side Switch with Diagnosis&Embedded
  • Part of PROFET™+2 12V Family
  • Reverse ON for low power dissipation
  • Green Product (RoHS compliant)
  • Qualified for automotive applications
  • Temp Protection: Absolute Limitation
  • Undervoltage shutdown
  • OverV protection with extern components
  • Proportional load current sense
  • Open Load in ON and OFF state
  • Short circuit to ground and battery

図

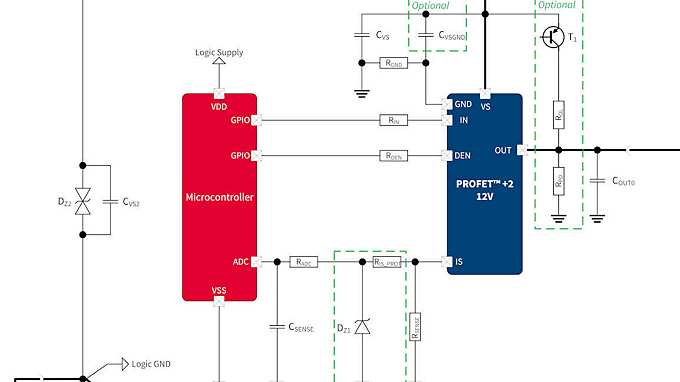

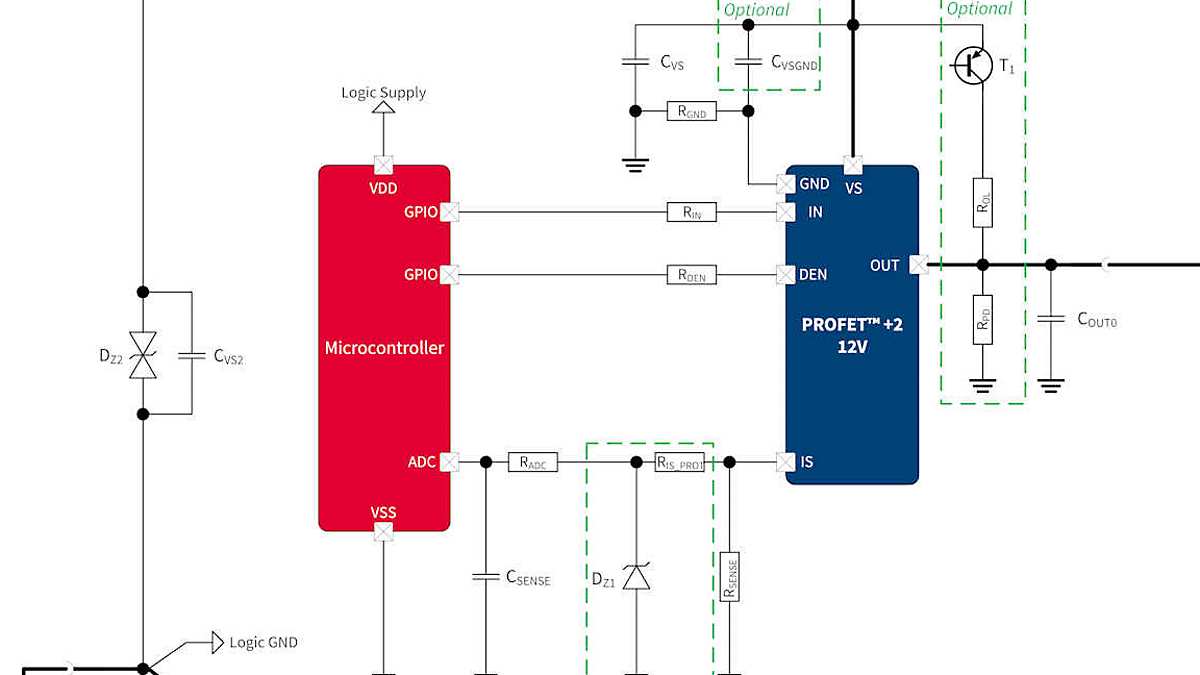

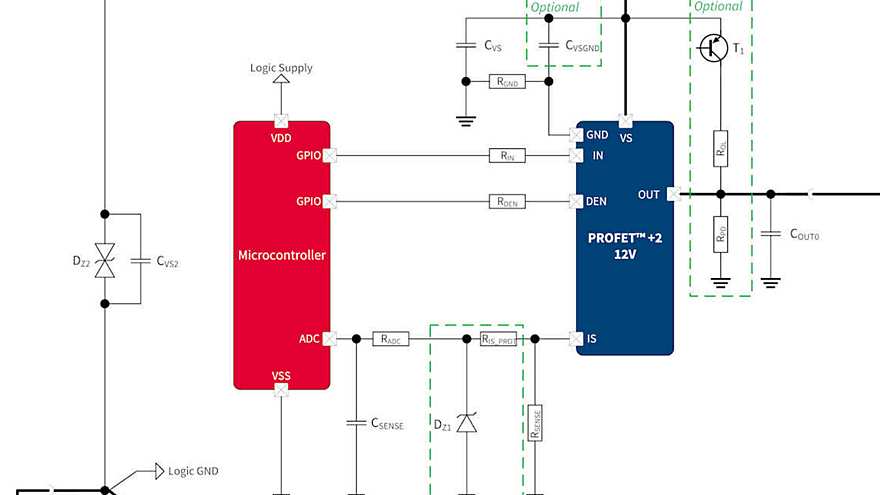

App_1CH_INTDIO_CVG
App_1CH_INTDIO_CVG
App_1CH_INTDIO_CVG App_1CH_INTDIO_CVG App_1CH_INTDIO_CVG
×
