BTS70012-1ESP

The BTS70012-1ESP is a Smart High-Side Power Switch, providing protection functions and diagnosis.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS70012-1ESP
BTS70012-1ESP
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • IL Nominal Current (@ TA = 85°C)
    31.3 A
  • RDS (on) (@ Tj = 150°C) max
    2.47 mΩ
  • RDS (on) (@ Tj = 25°C)
    1.4 mΩ
  • toff (Turn OFF time) max
    220 µs
  • ton (Turn ON time) max
    210 µs
  • IL (Short Circuit Current)
    209 A
  • Channels
    1
  • Family
    PROFET™ +2 12V
  • Undervoltage Recovery Delay
    No
  • Classification
    ISO 26262-ready
  • Operating Temperature
    -40 °C to 150 °C
  • Mounting
    SMT
  • Recommended Operating Voltage
    3.1 V to 28 V
  • Diagnostics
    Sense
  • Qualification
    Automotive
  • Certifications
    ISO 26262-ready
  • Load Current
    31.3 A
  • Current Limit
    146 A to 193 A
推奨
OPN
BTS700121ESPXUMA2
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-24
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-24
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The BTS70012-1ESP is a Smart High-Side Power Switch, providing protection functions and diagnosis. The product has a Capacitive Load Switching mode implemented to charge capacitive loads and to reduce current peaks during switch on of capacitors.

機能

  • High-Side Switch with Diagnosis&Embedded
  • Part of PROFET™+2 12V Family
  • Capacitive Load Switching mode
  • Reverse ON for Reverse Polarity
  • Switch ON capability (Inverse ON)
  • Green Product (RoHS compliant)
  • Overcurrent Protection with Latch Trip
  • Undervoltage shutdown
  • External Component Overvoltage Protect
  • Proportional Load Current Sense
  • Open Load in ON and OFF state

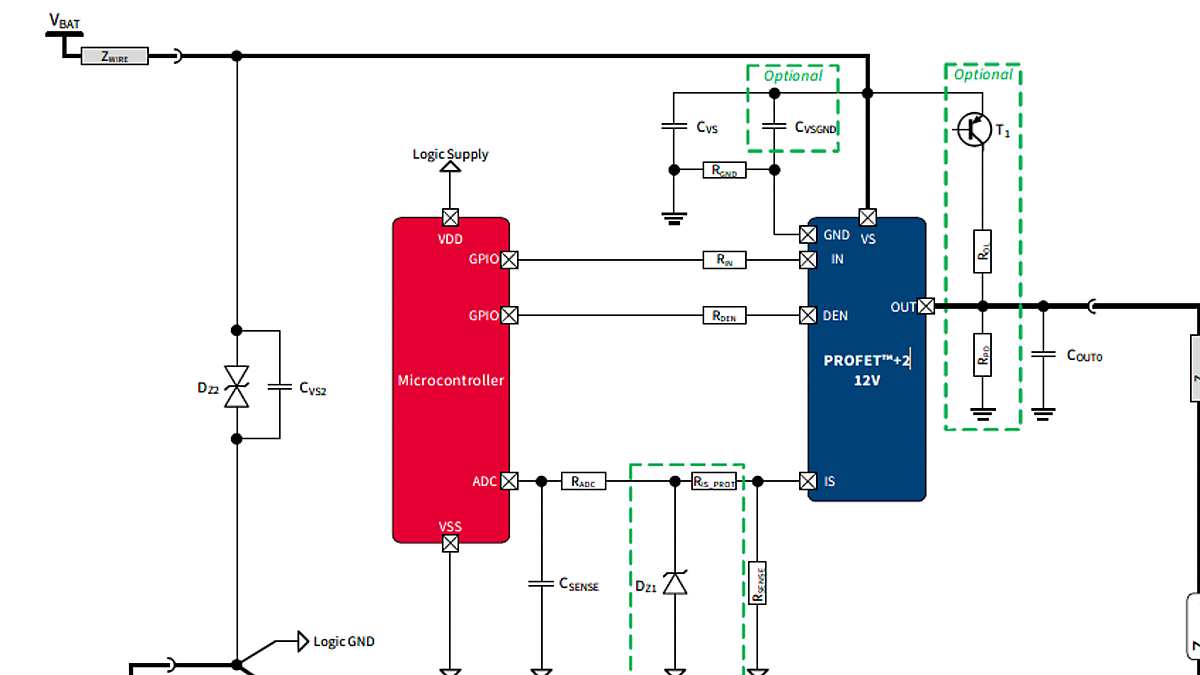

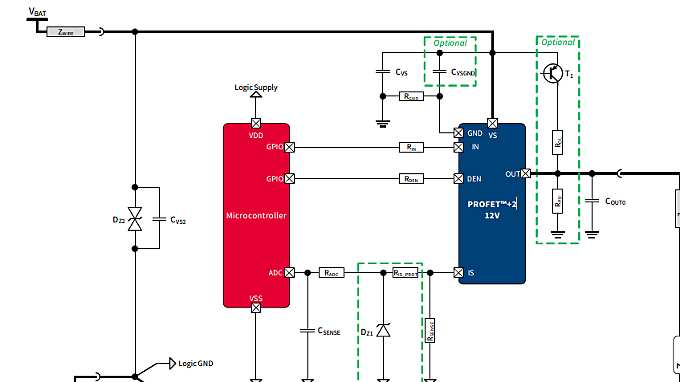

図

BTS70012-1ESP_Diagram
BTS70012-1ESP_Diagram
BTS70012-1ESP_Diagram BTS70012-1ESP_Diagram BTS70012-1ESP_Diagram
×
