BTS4300SGA

The BTS4300SGA is a single channel Smart High-Side Power Switch.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS4300SGA
BTS4300SGA
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • Ptot max
    1.5 W
  • RDS (on) (@ Tj = 25°C)
    300 mΩ
  • RDS (on) (@ Tj = 150°C) max
    600 mΩ
  • toff (Turn OFF time) max
    170 µs
  • ton (Turn ON time) max
    140 µs
  • イリノイ (Short Circuit Current)
    4 A
  • チャネルあたりの公称負荷電流 (All channels active)
    0.4 A
  • チャネル
    1
  • ファミリー
    Classic PROFET™ 12V
  • 動作温度
    -40 °C to 150 °C
  • 実装
    SMT
  • 推奨動作電圧
    5 V to 34 V
  • 診断
    Digital
  • 認定
    Automotive
  • 負荷電流
    0.4 A
  • 電流制限 min
    0.4 A
推奨
OPN
BTS4300SGAXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 SO-8
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 SO-8
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
It is embedded in a PG-DSO-8-24 package, providing protective functions and diagnostics. The power transistor is built by a N-channel power MOSFET with charge pump. The device is monolithically integrated in Smart technology. It is specially designed to drive Relay or LED in the harsh automotive environment.

機能

  • Fit for 12V application
  • Overload protection
  • Current limitation
  • Short circuit protection
  • Thermal shutdown with restart
  • Overvoltage protection (inc. load dump)
  • Fast demagnetizing of inductive loads
  • Reverse battery protection
  • Open drain diagnostic output
  • Open load detection in OFF-state
  • CMOS compatible input
  • Loss GND and loss Vbb protection

利点

  • Voltage clamped with inductive loads
  • Flags a fail event (Status pin)
  • Current limitation
  • Very low standby current
  • Thermal shutdown with restart
  • ESD-Protection

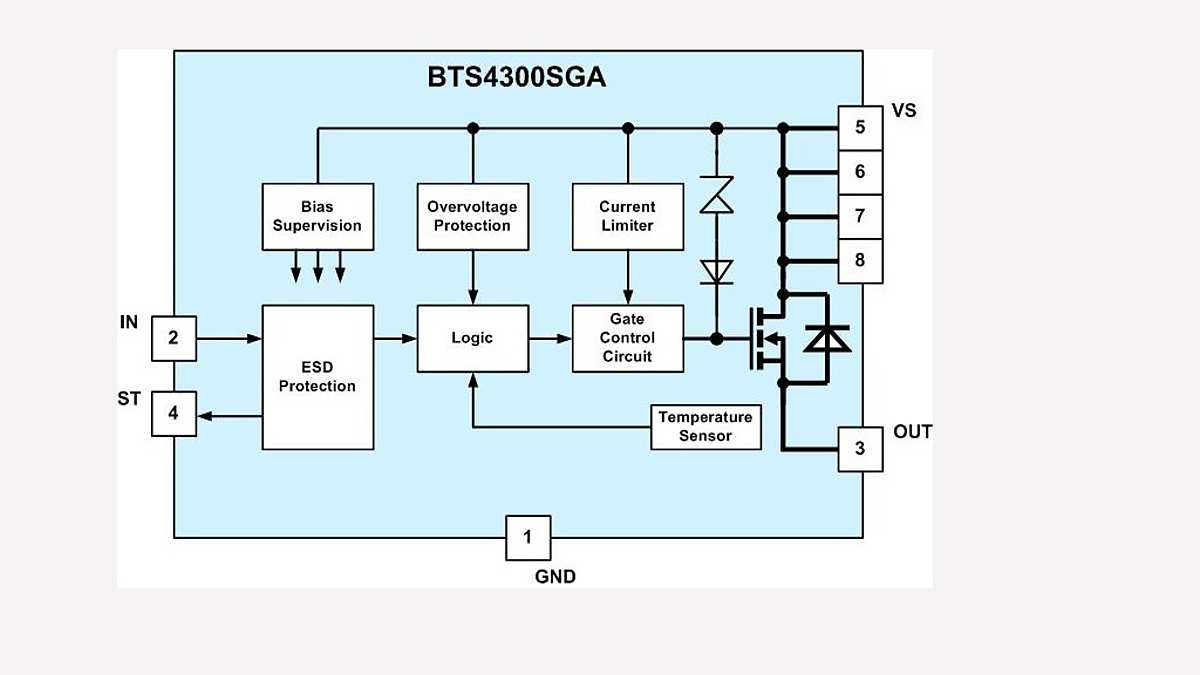

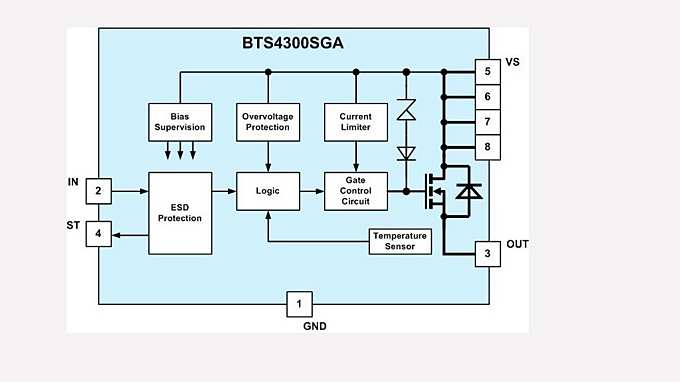

図

BTS4300SGA
BTS4300SGA
BTS4300SGA BTS4300SGA BTS4300SGA
×
