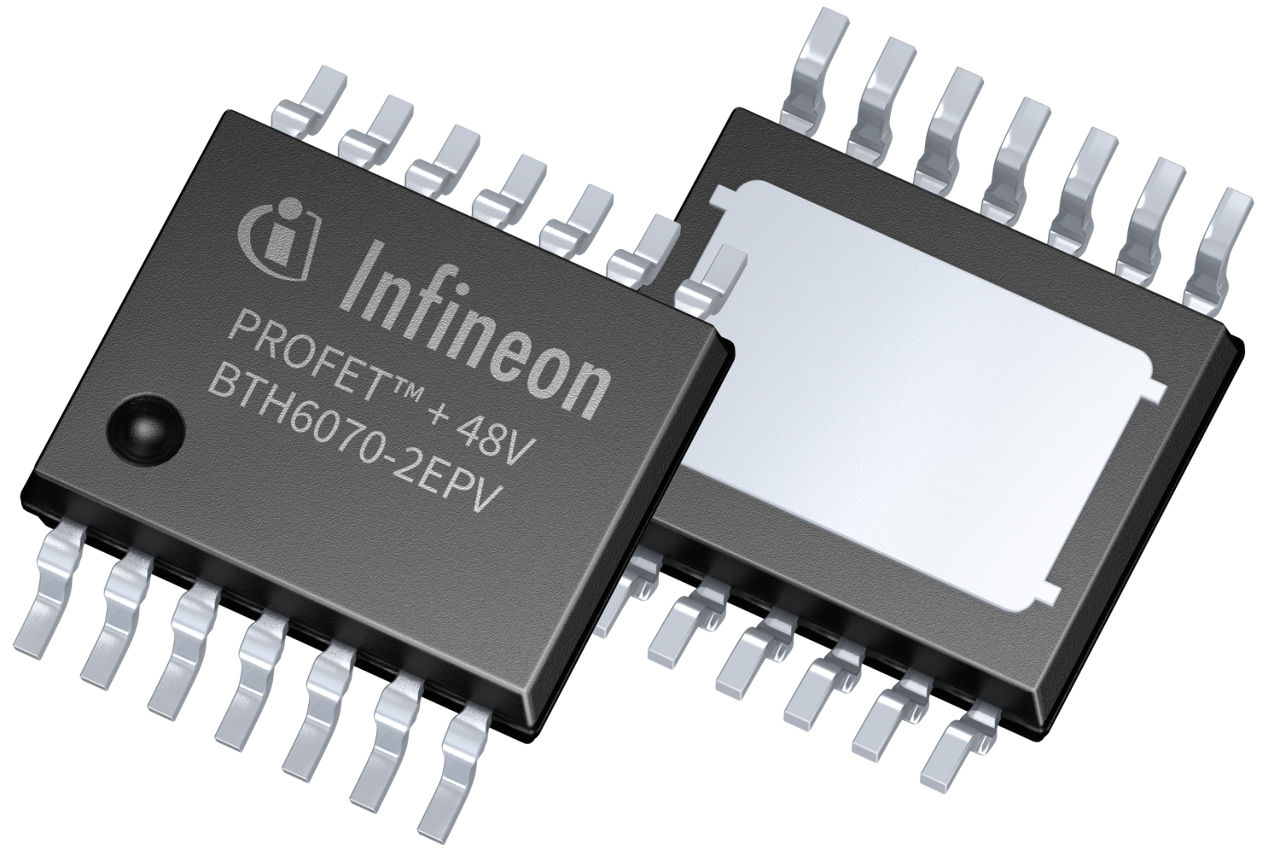

BTH6070-2EPV
Active and preferred
RoHS対応
鉛フリー

BTH6070-2EPV

RDS(on) ) @ Tj = 25°C: 60 mΩ | 2チャネル、2つの電流検出ピン搭載 | 高速スイッチング | Vs (拡張) = 60V | ISO 26262準拠
データシート
パッケージ
ボード
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTH6070-2EPV
BTH6070-2EPV
個.
データシート

製品仕様情報

  • IL公称電流
    2.1 A
  • toff (Turn OFF time) (最大)
    80 µs
  • ton (Turn ON time) (最大)
    80 µs
  • イリノイ (Short Circuit Current)
    9 A
  • チャネル
    2
  • ファミリー
    PROFET™ + 48V
  • 動作温度 (最大)
    150 °C
  • 動作温度 (最小)
    -40 °C
  • 実装
    SMT
  • 推奨動作電圧 (最小)
    8 V
  • 推奨動作電圧 (最大)
    60 V
  • 診断
    Current Sense
  • 認定
    Automotive
  • 認証
    ISO 26262-ready
推奨
OPN
BTH60702EPVXUMA1
製品ステータス active and preferred
インフィニオン パッケージ
PG-TSDSO-14
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PG-TSDSO-14
パッケージ名 -
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
PROFET™ + 48ファミリー製品の BTH6070-2EPV は、2 つのアナログ電流センス機能付きデュアルチャネルデバイスです。この高速スイッチング60 mΩ デュアル チャネル デバイスは、48 Vボード ネットに適しています。小型のTSDSO-14エクスポーズド パッド パッケージで提供され、同ファミリー製品との互換性があり、保護機能と診断機能を提供します。

特長

  • RDS (on) 60 mΩ (typ.)
  • 最大動作電圧60 V
  • デュアルチャネルデバイス
  • 高速スイッチング
  • 2つの電流検出ピンによるアナログ電流センス
  • 高エネルギー耐量
  • 車載認定AEC-Q100
  • ISO 26262準拠
  • TSDSO-14パッケージ
  • 3.3 Vおよび5 V互換のロジック入力
  • オフ状態での極めて低い漏れ電流

    利点

    • ISO 26262に準拠した評価をサポート
    • 48 Vシステムに最適
    • 各チャネルでの正確な電流検出
    • 保護および診断機能を提供
