BTH50060-1LUA
Active and preferred
RoHS対応

BTH50060-1LUA

RDS (on)  @ Tj = 25°C: 6 mΩ | Nominal Load Current per channel: 17.7 A | IL (Short Circuit Current): 40 A | ISO 26262-ready
データシート
パッケージ
ボード
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTH50060-1LUA
BTH50060-1LUA
個.
データシート

製品仕様情報

  • Currently planned availability until at least
    2039
  • toff (Turn OFF time) (最大)
    225 µs
  • ton (Turn ON time) (最大)
    150 µs
  • イリノイ (Short Circuit Current)
    40 A
  • チャネルあたりの公称負荷電流
    17.7 A
  • チャネル
    1
  • ハロゲンフリー
    Yes
  • ファミリー
    Power PROFET™ + 24/48V
  • 分類
    ISO 26262-ready
  • 動作温度 範囲
    -40 °C～150 °C
  • 実装
    SMT
  • 推奨動作電圧 範囲
    8 V～60 V
  • 診断
    Sense
  • 認定
    Automotive
  • 認証
    ISO 26262-ready
  • 負荷電流
    17.7 A
推奨
OPN
BTH500601LUAAUMA1
製品ステータス active and preferred
インフィニオン パッケージ
PG-HSOF-8
パッケージ名 N/A
梱包サイズ 2000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー No
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PG-HSOF-8
パッケージ名 -
梱包サイズ 2000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

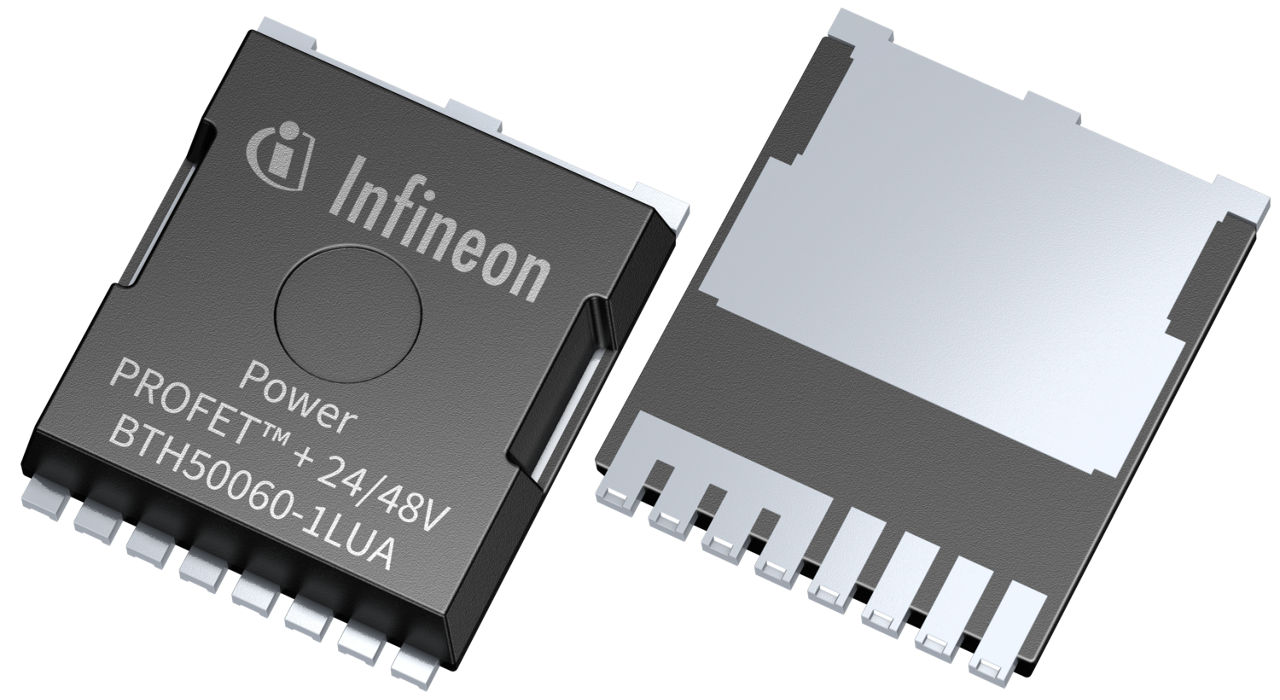

Introducing the new member of the Power PROFET™ + 24/48 V family, the BTH50060-1LUA is a 6.0 mΩ single channel smart high-side power switch, embedded in a 8 pin TO-leadless package, providing protective functions and diagnosis. It is especially designed to drive high current loads up to 17.7 A in a 24 V or 48 V power net, for applications like heaters, glow plugs, fans and pumps in the harsh automotive environment.

特長

  • RDS(on) 6 mΩ typical
  • For 24 V and 48 V power nets
  • Load dump robustness up to 70 V
  • Compatible to cranking pulses
  • Integrated diagnostic functions
  • Integrated protection functions
  • Over-current protection
  • Over-load protection
  • Over-temperature protection
  • Over-power protection
  • Low stand-by current 7 µA
  • AEC-Q100 qualification

利点

  • 信頼性の高い電力分配
  • ISO 26262対応
  • 高精度な電流検出
  • 長い配線に対応
  • 基板面積に制限のある製品に最適
  • リードレス パワー パッケージ
