アクティブで優先
RoHS準拠
鉛フリー

BTG7090-1EPL

12 V | 90 mΩ | 2 A | adjustable current limitation up to 4.34 A | 1 channel smart high-side power switch | analog current sense, digital diagnostic
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTG7090-1EPL
BTG7090-1EPL
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • RDS (on) (@ Tj = 150°C) max
    180 mΩ
  • RDS (on) (@ Tj = 25°C)
    90 mΩ
  • toff
    220 µs
  • ton
    210 µs
  • IL
    4.3 A
  • Nominal Load Current per channel
    2 A
  • Channels
    1
  • Family
    PROFET™ Load Guard 12V
  • Classification
    ISO 26262-ready
  • Operating Temperature
    -40 °C to 150 °C
  • Mounting
    SMT
  • Recommended Operating Voltage
    3 V to 28 V
  • Diagnostics
    SENSE
  • Qualification
    Automotive
  • Certifications
    ISO 26262-ready
  • Load Current
    2 A
  • Current Limit
    0.38 A to 4.34 A
推奨
OPN
BTG70901EPLXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The BTG7090-1EPL is a single channel smart high-side power switch with protection functions and diagnostic capabilities. It offers adjustable overcurrent limitation for reliable system protection. It has capacitive load switching mode to charge big capacitive loads and reduce current peaks during capacitor switch on. The device addresses various use cases for power distribution and is applicable in a broad range of applications.

機能

  • Switch ON capability during inverse
  • capacitive loads in safe operation area
  • Qualified in accordance AEC Q100 Grade1
  • Diagnostic: Proportional current sense
  • Adjustable overcurrent limitation

利点

  • Load supply protection & load control
  • Perform precise module diagnosis
  • Cover a broad range of capacitive loads
  • Protect sensitive input filters of ADAS
  • Load and design flexibility due to pin
  • ISO26262-ready supporting the integrator

図

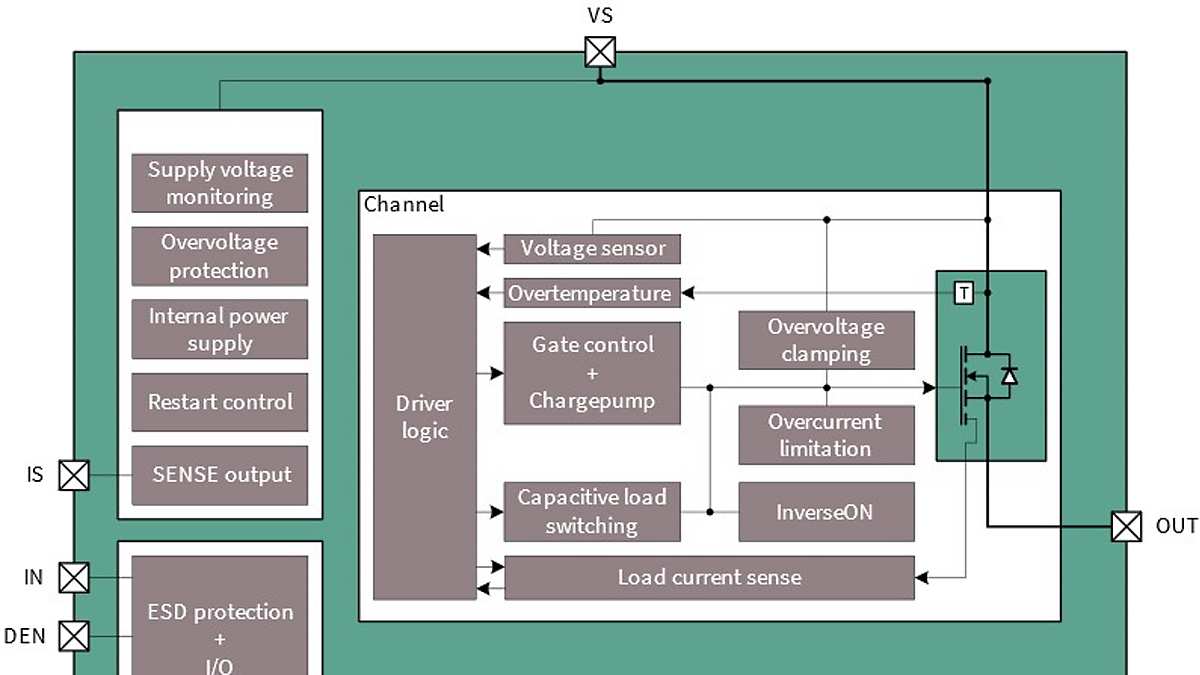

Daigram2BTG7090-1EPL
Daigram2BTG7090-1EPL
Daigram2BTG7090-1EPL Daigram2BTG7090-1EPL Daigram2BTG7090-1EPL

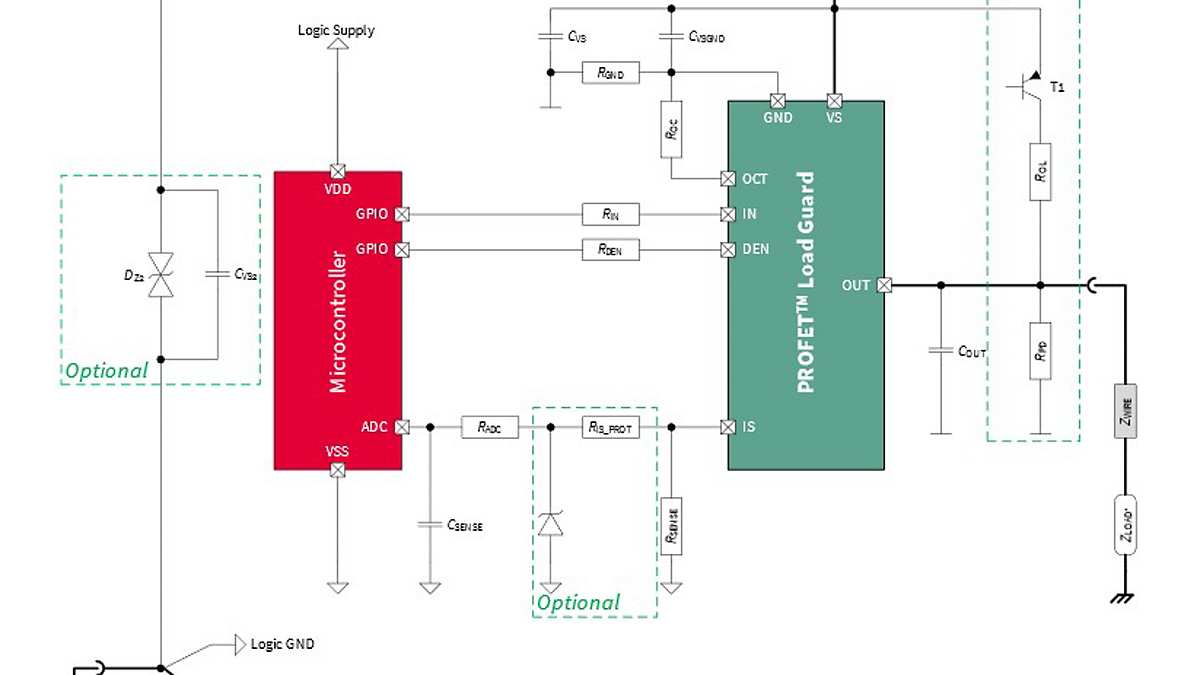

Diagram1BTG7090-1EPL Diagram1BTG7090-1EPL Diagram1BTG7090-1EPL
×
