新規設計は非推奨
RoHS準拠
鉛フリー

BSF450NE7NH3

データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BSF450NE7NH3
BSF450NE7NH3
データシート

Product details

  • Ciss
    390 pF
  • Coss
    110 pF
  • ID (@25°C) max
    15 A
  • IDpuls max
    60 A
  • Ptot max
    18 W
  • QG (typ @10V)
    6 nC
  • RDS (on) (@10V) max
    45 mΩ
  • RthJA max
    58 K/W
  • RthJC max
    7 K/W
  • Rth
    7 K/W
  • VDS max
    75 V
  • VGS(th)
    3.1 V
  • パッケージ
    DirectFET (S)
  • マイクロステンシル
    IRF66ST-25
  • 予算価格€/ 1k
    0.56
  • 動作温度
    -40 °C to 150 °C
  • 極性
    N
OPN
BSF450NE7NH3XUMA2 BSF450NE7NH3XUMA1
製品ステータス not for new design discontinued
インフィニオンパッケージ

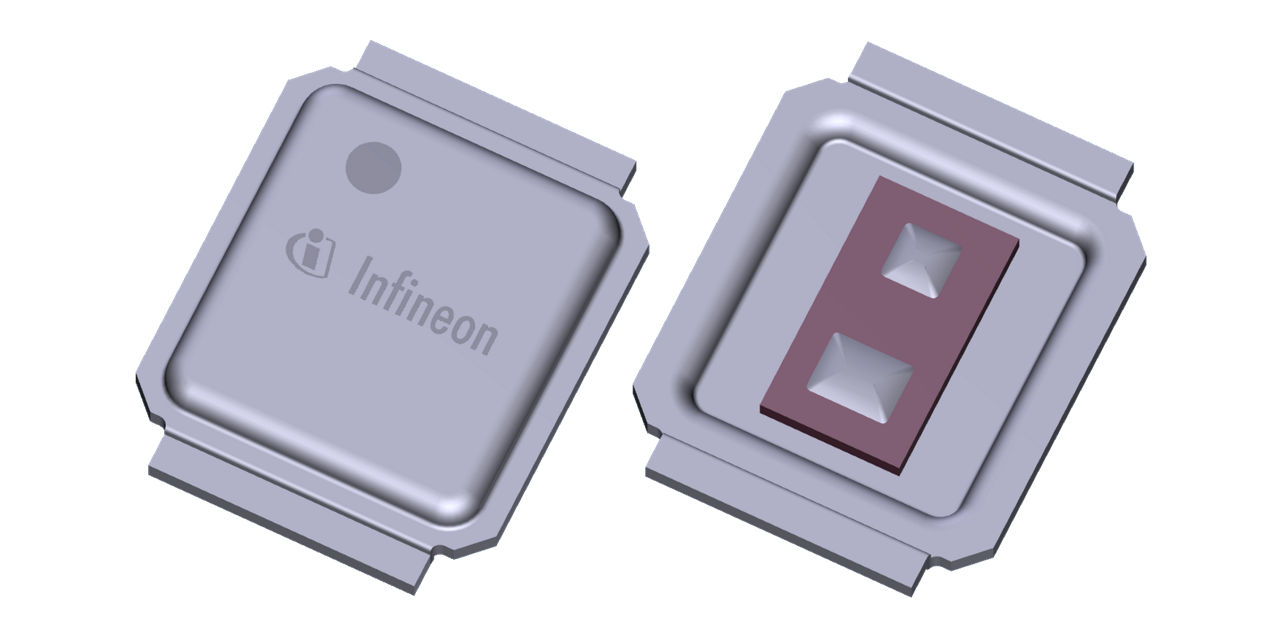

MG-WDSON-4

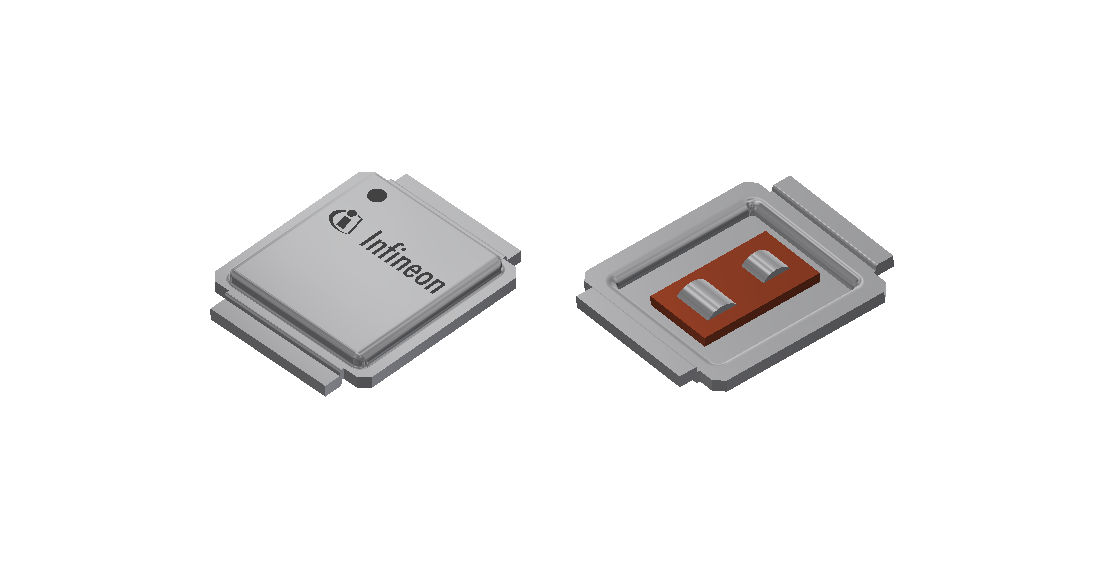

MG-WDSON-2
パッケージ名 DirectFET (S) DirectFET (S)
包装サイズ 4800 5000
包装形態 TAPE & REEL TAPE & REEL
水分レベル 3 3
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
代替品

製品ステータス not for new design
インフィニオンパッケージ
MG-WDSON-4
パッケージ名 DirectFET (S)
包装サイズ 4800
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス discontinued
インフィニオンパッケージ
MG-WDSON-2
パッケージ名 DirectFET (S)
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
代替品
The 75V OptiMOS™ technology specializes in synchronous rectification applications. Based on the leading 80V technology these 75V products feature simultaneously lowest on-state resistances and superior switching performance.

機能

  • Optimized technology for synchronous rectification
  • Best switching performance
  • World’s lowest R DS(on)
  • Very low Q g and Q gd
  • Excellent gate charge x R DS(on) product (FOM)
  • RohS compliant - halogen free
  • MSL3 rated

利点

  • Environmentally friendly
  • Increased efficiency
  • Highest power density
  • Less paralleling required
  • Smallest board-space consumption
  • Easy-to-design products
