アクティブで優先
RoHS準拠
鉛フリー

BGA725L6

データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BGA725L6
BGA725L6
EA.
データシート

Product details

  • ICC
    3.6 mA
  • IIP3
    -5 dBm
  • NF
    0.65 dB
  • P-1dB (in)
    -16
  • VCC operating
    1.5 V to 3.3 V
  • Gain
    20 dB
  • Frequency
    1550 - 1615 MHz
推奨
OPN
BGA725L6E6327FTSA1
製品ステータス active and preferred

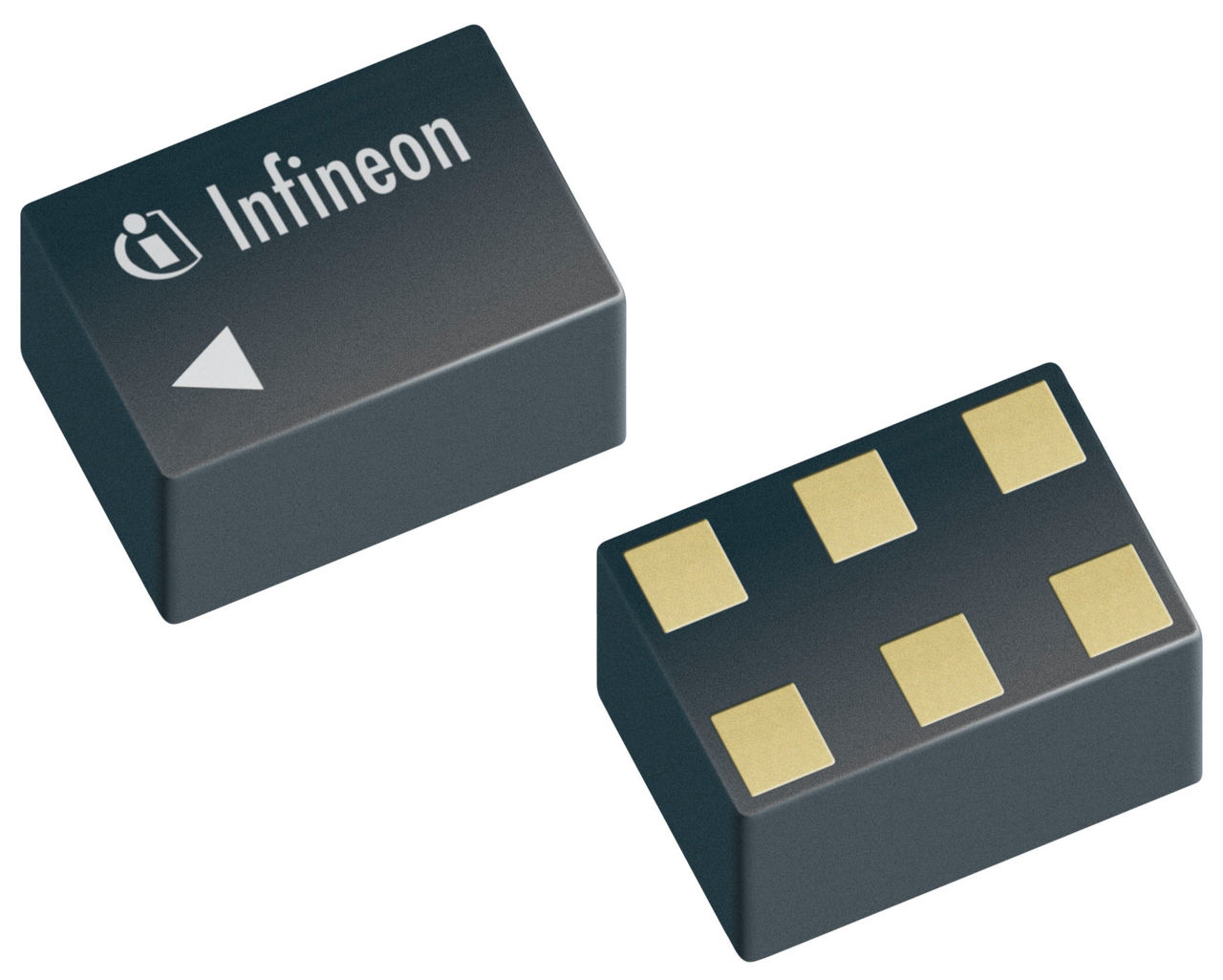

インフィニオンパッケージ
TSLP-6-2
パッケージ名 N/A
包装サイズ 15000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
TSLP-6-2
パッケージ名 -
包装サイズ 15000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The BGA725L6 is a front-end low noise amplifier for Global Navigation Satellite Systems (GNSS) from 1550 MHz to 1615 MHz like GPS, GLONASS, Beidou, Galileo and others. The LNA provides 20.0 dB gain and 0.65 dB noise figure at a current consumption of 3.6 mA in the application configuration described. The BGA725L6 is based upon Infineon Technologies‘ B7HF Silicon Germanium technology. It operates from 1.5 V to 3.6 V supply voltage.

機能

  • High insertion power gain: 20.0 dB
  • Out-of-band input 3rd order intercept point: -2 dBm
  • Input 1 dB compression point: -15 dBm
  • Low noise figure: 0.65 dB
  • Low current consumption: 3.6 mA
  • Operating frequencies: 1550 - 1615 MHz
  • Supply voltage: 1.5 V to 3.6 V
  • Digital on/off switch (1V logic high level)
  • Ultra small TSLP-6-2 leadless package (footprint: 0.7 x 1.1 mm2)
  • B7HF Silicon Germanium technology
  • RF output internally matched to 50 Ω
  • Only 1 external SMD component necessary
  • 2kV HBM ESD protection (including AI-pin)
  • Pb-free (RoHS compliant) package
