AUIRS21814S

車載認定のハイサイドおよびローサイドドライバ、SoftTurn-On、非反転入力、個別のハイサイドおよびローサイド入力。
データシート

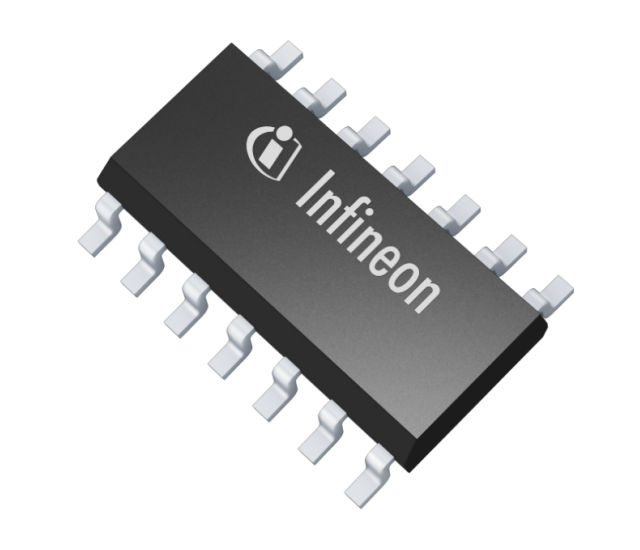

パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

AUIRS21814S
AUIRS21814S
データシート

Product details

  • VBS UVLO (Off)
    8.2 V
  • VBS UVLO (On)
    8.9 V
  • アイソレーション タイプ
    Functional levelshift
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2

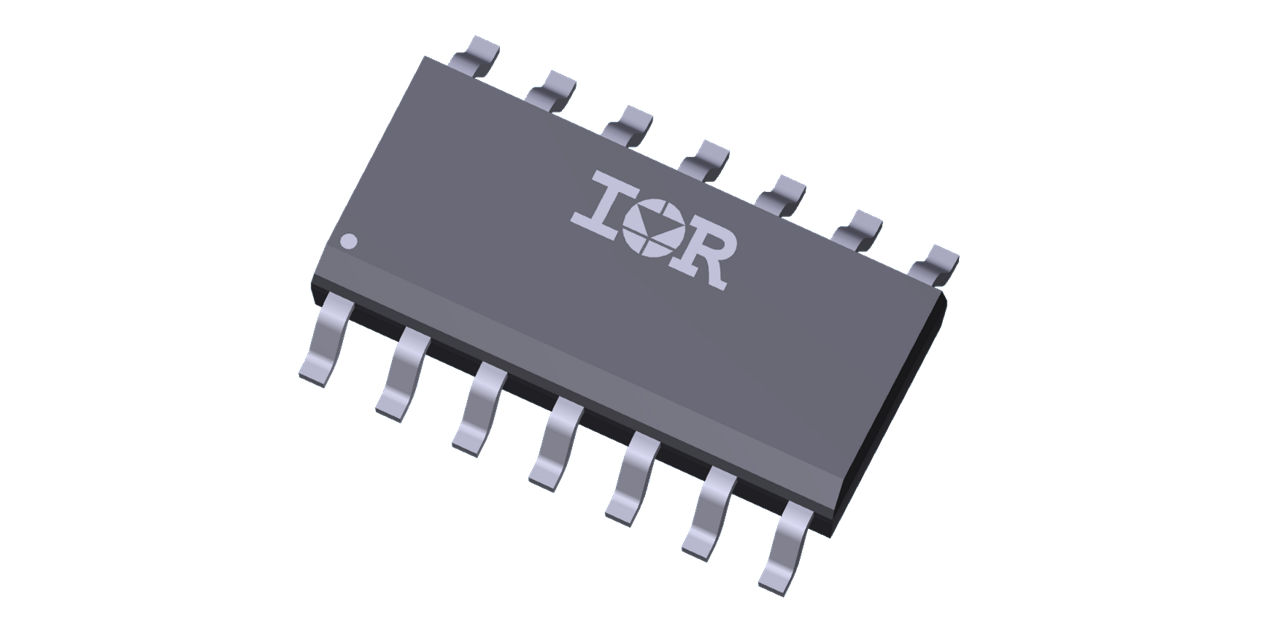

  • パッケージ
    14-Lead SOIC
  • 伝搬遅延オフ
    200 ns
  • 伝搬遅延オン
    160 ns
  • 出力電流 (Sink)
    2.3 A
  • 出力電流 (Source)
    1.9 A
  • 認定
    Automotive
  • 電圧クラス
    600 V
OPN
AUIRS21814STR
製品ステータス on request
インフィニオンパッケージ
SOIC 14N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ
SOIC 14N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
AUIRS21814Sは、高電圧、高速のパワーMOSFETおよびIGBTドライバで、独立したハイサイドおよびローサイド基準出力チャネルを備えています。独自のHVICおよびラッチ耐性CMOS技術により、堅牢なモノリシック構造が可能になります。ロジック入力は、最小3.3Vロジックの標準CMOSまたはLSTTL出力と互換性があります。出力ドライバは、ドライバのクロス導通を最小限に抑えるように設計された高パルス電流バッファ段を備えています。

利点

  • ブートストラップ操作用に設計されたフローティングチャネル
  • +600 V
  • 負の過渡電圧に対して耐性があり、dV/dt耐性
  • Gateドライブ電源範囲は10V〜20V
  • 両方のチャンネルの低電圧ロックアウト
  • 3.3Vおよび5V入力ロジック互換
  • 両方のチャンネルで一致した伝搬遅延
  • ロジックおよび電源グランド +/- 5 V オフセット
  • 低di/dtゲートドライバにより、ノイズ耐性
  • 出力ソース/シンク電流能力(標準)1.9A/2.3A
  • 鉛フリー、RoHS対応
  • Automotive Qualified

用途

図

fbd-auirs21814

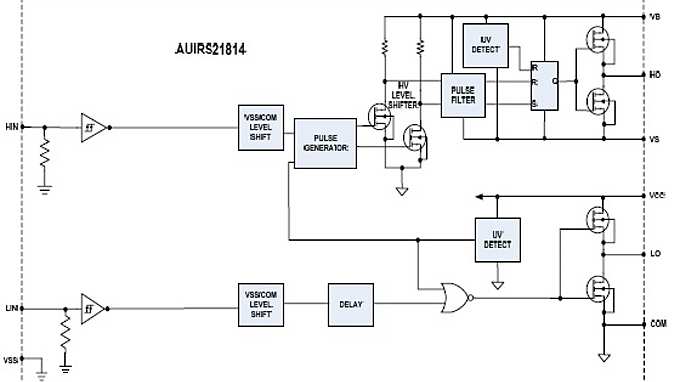

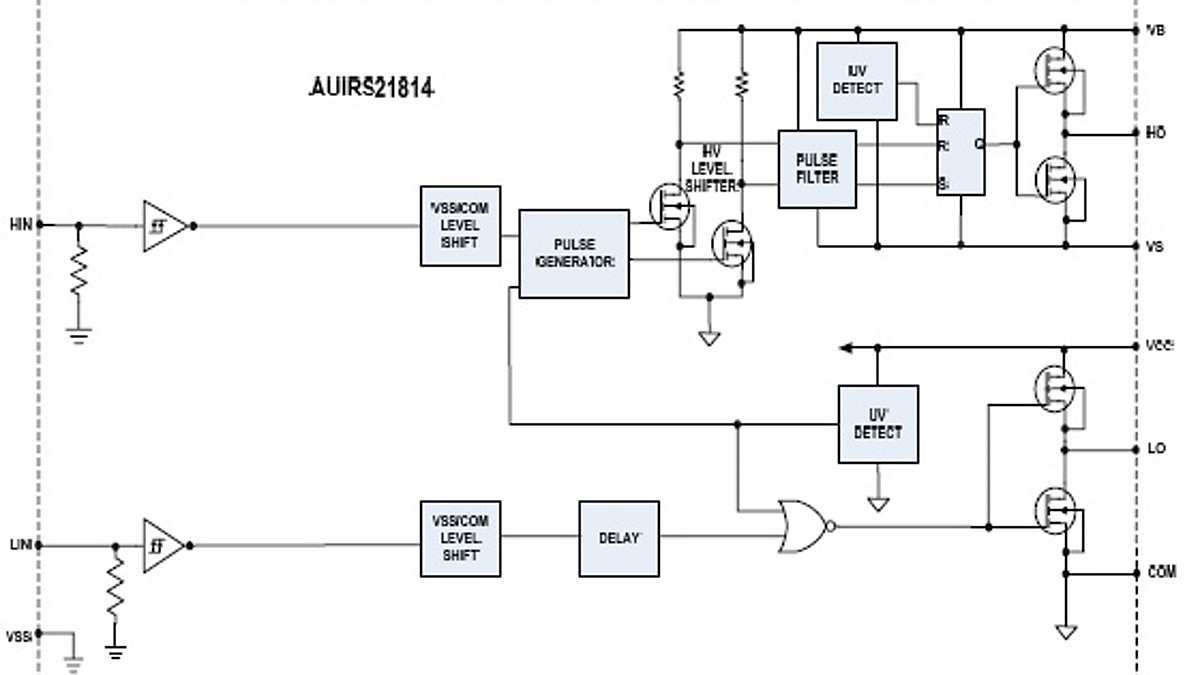

fbd-auirs21814
fbd-auirs21814 fbd-auirs21814 fbd-auirs21814

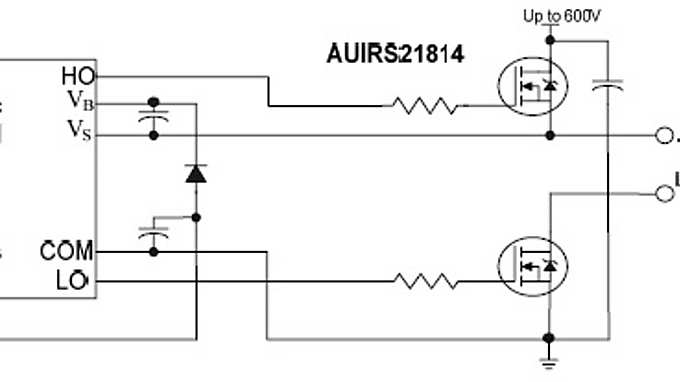

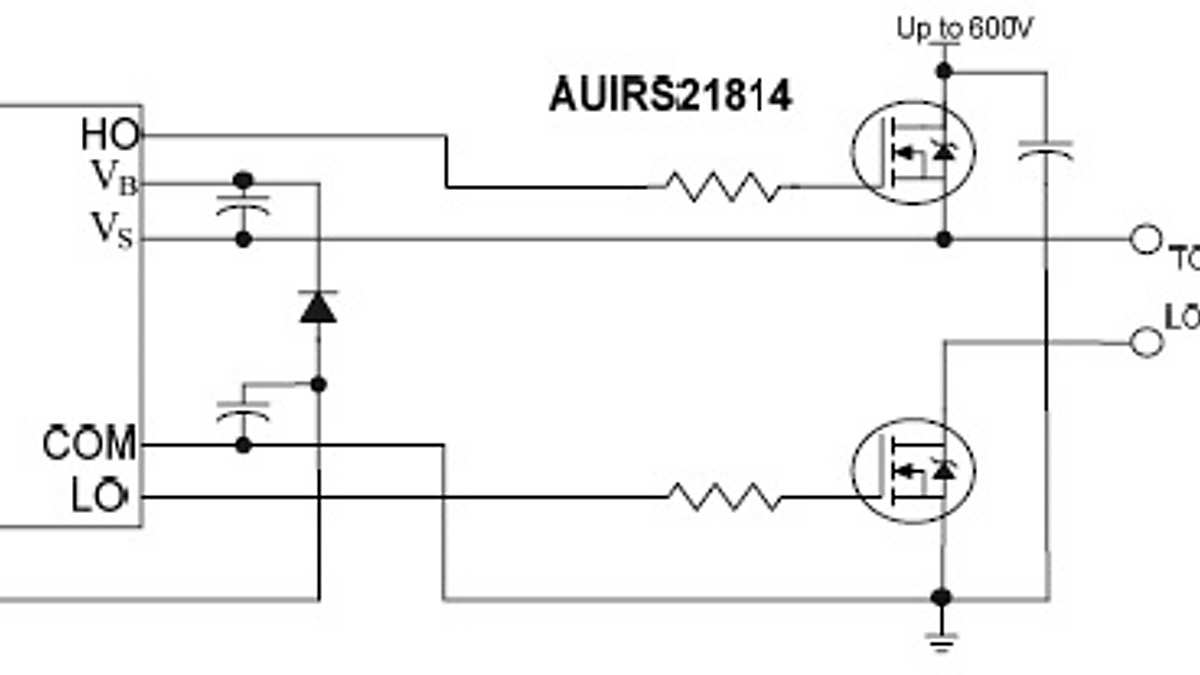

tc-auirs21814 tc-auirs21814 tc-auirs21814
×
