AUIRS21811S

車載用ハイサイドおよびローサイドドライバで、、SoftTurn-On、非反転入力、独立したハイサイドおよびローサイド入力、8ピンSOICパッケージで提供。
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

AUIRS21811S
AUIRS21811S
データシート

Product details

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • パッケージ
    8-Lead SOIC
  • 伝搬遅延オフ
    135 ns
  • 伝搬遅延オン
    135 ns
  • 出力電流 (Sink)
    2.3 A
  • 出力電流 (Source)
    1.9 A
  • 認定
    Automotive
  • 電圧クラス
    600 V
OPN
AUIRS21811STR
製品ステータス on request
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
このAUIRS21811Sは、高電圧、高速のパワーMOSFETおよびIGBTドライバで、独立したハイサイドおよびローサイド基準出力チャネルを備えています。独自のHVICおよびラッチ耐性CMOS技術により、堅牢なモノリシック構造が可能になります。ロジック入力は、最小3.3Vロジックの標準CMOSまたはLSTTL出力と互換性があります。出力ドライバは、高パルス電流バッファ段を備えています。

利点

  • ブートストラップ操作用に設計されたフローティングチャネル
  • +600 V
  • 負の過渡電圧に対して耐性があり、dV/dt耐性
  • ゲート駆動電源範囲は10V〜20V
  • 両方のチャンネルの低電圧ロックアウト
  • 3.3Vおよび5V入力ロジック互換
  • 両方のチャンネルで一致した伝搬遅延
  • 低di/dtゲートドライバにより、ノイズ耐性
  • 出力ソース/シンク電流能力:1.9A/2.3A標準
  • 鉛フリー、RoHS対応
  • Automotive Qualified

用途

図

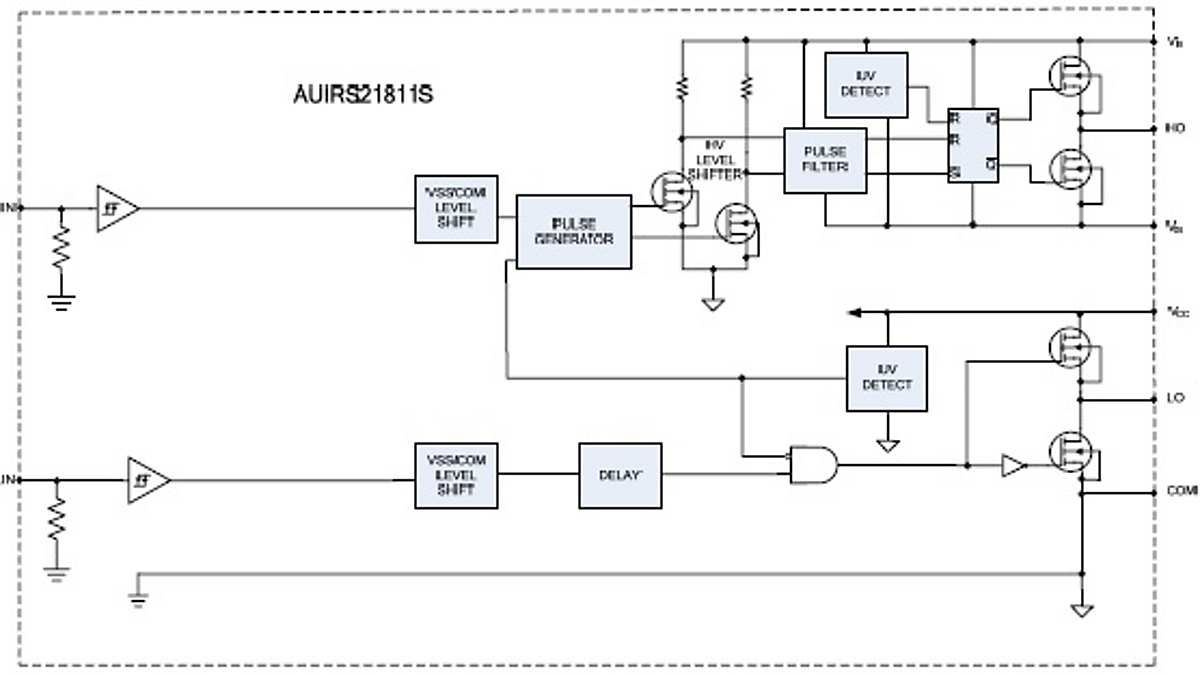

fbd-auirs21811
fbd-auirs21811
fbd-auirs21811 fbd-auirs21811 fbd-auirs21811

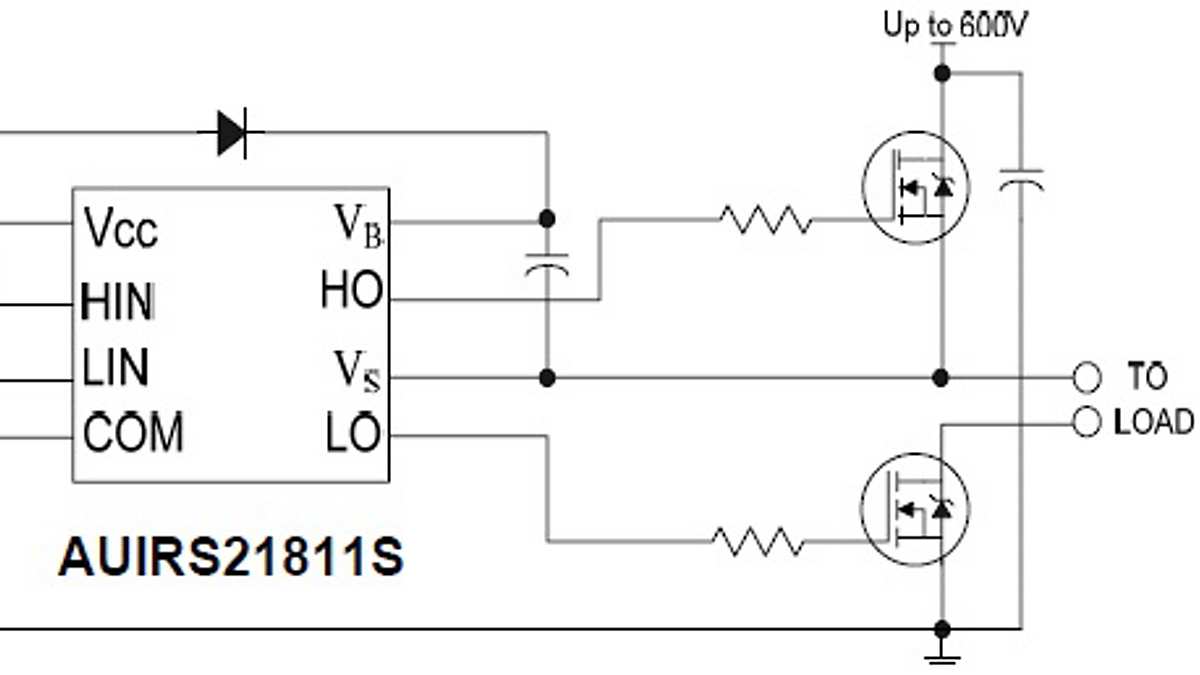

tc-auirs21811 tc-auirs21811 tc-auirs21811
×
